Опель Вектра А. Блок управления ABS

15.24. Блок управления ABS

СИСТЕМА ABS-2E

Снятие

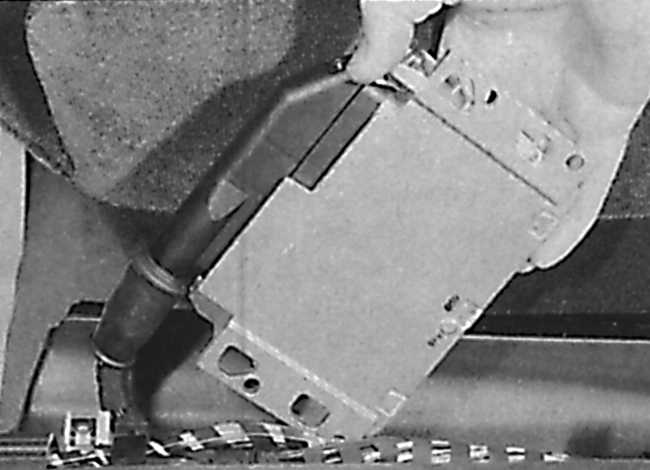

Извлечение блока управления ABS

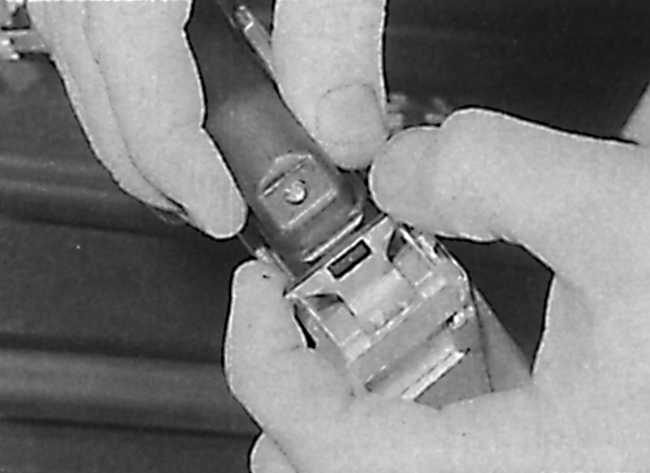

Отсоединение электрического разъема от блока управления на системе ABS-2Е

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Блок управления расположен под крышкой в пороге со стороны пассажира с правой стороны от сиденья.

3. Отвинтите три винта и снимите крышку с блока управления. Имейте в виду, что два винта закрыты пластиковыми заглушками.

4. Извлеките блок управления из проема, затем освободите фиксаторы и отсоедините от блока электрический разъем. Извлеките блок управления из автомобиля (см. рис. Извлечение блока управления ABS, Отсоединение электрического разъема от блока управления на системе ABS-2Е).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Проверьте, что контрольная лампа ABS гаснет после запуска двигателя.

СИСТЕМА ABS-2EH

Снятие

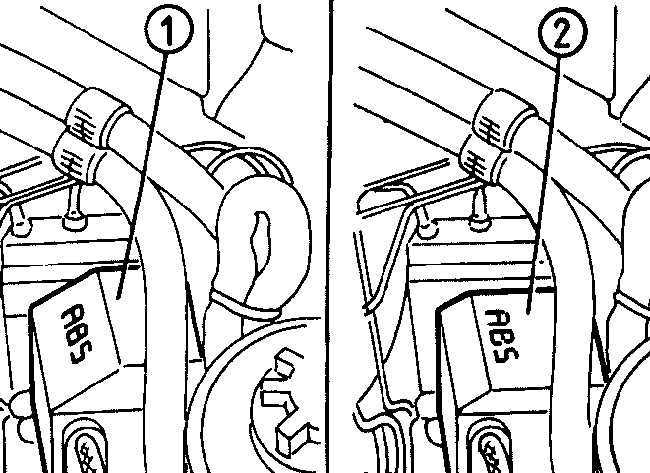

Расположение блока управления системы ABS-2ЕН

1 – блок с высокой крышкой;
2 – блок с низкой крышкой

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Снимите крышку с гидравлического модулятора.

3. Отсоедините электрические разъемы электромагнитного блока и жгута проводов.

4. Снятие реле можно производить только с блоков управления с высокими крышками (см. рис. Расположение блока управления системы ABS-2ЕН). Снимите реле электромагнитного блока и двигателя насоса. Если неисправен блок управления с низкой крышкой, замените блок вместе с реле.

5. Отвинтите болты и снимите блок управления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
