15.26. Клапаны регулировки давления
Предупреждение
давления необходимо производить одновременно, при этом оба клапана должны быть
одинаковыми (маркировка клапана нанесена на корпусе клапана).
КЛАПАНЫ, УСТАНОВЛЕННЫЕ НА ГЛАВНОМ ТОРМОЗНОМ ЦИЛИНДРЕ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Для уменьшения потерь тормозной жидкости
снимите крышку с пополнительного бачка тормозной системы, закройте
горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо
для того, чтобы крышка герметично закрывала пополнительный бачок. |
2. Установите соответствующий контейнер под
главный тормозной цилиндр, чтобы при отвинчивании клапанов собрать
вытекшую тормозную жидкость. |
3. Промаркируйте тормозные трубки, затем отвинтите
соединительные гайки и отсоедините тормозные трубки от клапанов регулировки
давления. Закройте концы трубок подходящими пробками. |
4. Вывинтите клапаны регулировки давления из
главного тормозного цилиндра и закройте отверстия в главном тормозном
цилиндре подходящими пробками. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установка производится в последовательности,
обратной снятию. |
2. Снимите полиэтилен с заливной горловины пополнительного
бачка и прокачайте гидравлическую тормозную систему. |
|
КЛАПАНЫ, УСТАНОВЛЕННЫЕ В ЗАДНЕЙ ЧАСТИ ДНИЩА АВТОМОБИЛЯ
Снятие

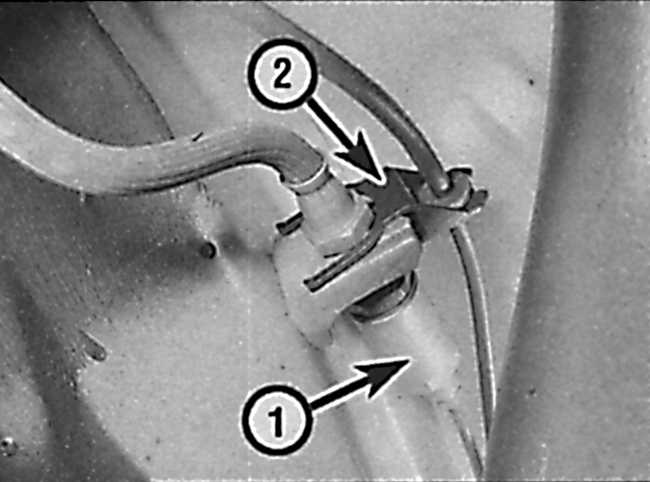

Расположение клапана регулировки давления в задней части днища автомобиля
на моделях с двигателями DOHC
|
1 – клапан регулировки давления;
2 – скоба крепления клапана |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Для уменьшения потерь тормозной жидкости
снимите крышку с пополнительного бачка тормозной системы, закройте
горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо
для того, чтобы крышка герметично закрывала пополнительный бачок. |
2. Поднимите заднюю часть автомобиля и зафиксируйте
на подставках. |
3. Под задней частью автомобиля отвинтите соединительную
гайку и отсоедините тормозную трубку от клапана регулировки давления.
Закройте конец тормозной трубки подходящей пробкой. |
4. Аналогичным образом отсоедините от клапана
гибкий тормозной шланг. |
5. Извлеките скобу, крепящую клапан регулировки
давления к кронштейну, и снимите клапан регулировки давления. На некоторых
моделях на скобе, крепящей клапан регулировки давления закреплен провод
датчика ABS (см. рисунок). |
6. Аналогичным образом снимите второй клапан
регулировки давления. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установка производится в последовательности,
обратной снятию. |
2. Снимите полиэтилен с заливной горловины пополнительного
бачка и прокачайте гидравлическую тормозную систему. |
|
