Opel Vectra C, Signum. Снятие и установка компонентов привода переключения передач





1. Снимите центральную консоль (см. Главу 11).

2. На моделях, оборудованных РКПП F17/F17+, F35 и F40, отожмите фиксатор (см. сопр. иллюстрацию) и снимите рукав подачи воздуха для обдува задних пассажирских сидений. Отсоедините электропроводку от диагностического разъема, выверните

2. болта и снимите кронштейн крепления разъема.

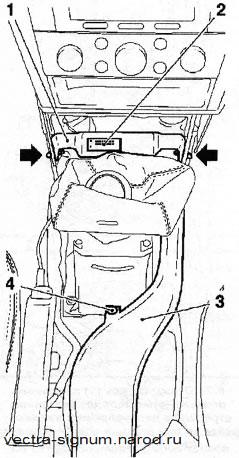

9.2 Болты (указаны стрелками) крепления кронштейна (1) диагностического разъема (2)

3 Рукав подачи воздуха

4 Фиксатор



3. Отсоедините торсы от сборки рычага переключения передач, для чего сначала высвободите наконечники тросов из защелок (см. Раздел 8), а затем сожмите фиксаторы держателей тросов на сборке рычага и отсоедините их вместе с тросами.

4. Выверните 4 крепежных болта (см. сопр. иллюстрацию) и снимите сборку рычага переключения передач.

снятие механизма переключения передач

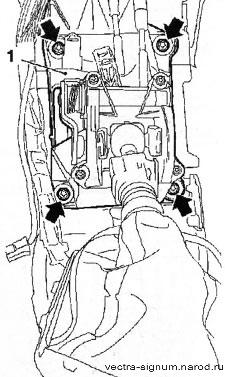

9.4 Болты (указаны стрелками) крепления сборки (1) рычага переклю чения передач (на примере РКПП 35)

5. В случае необходимости снимите приводные тросы, для чего отсоедините направляющий рукав тросов от задней переборки двигательного отсека, отсоедините наконечники тросов от исполнительного штока переключения передач и извлеките троса из держателя слегка оттянув назад стопорные кольца.

6. Установка производится в обратном порядке. Не забудьте отрегулировать привод (см. Раздел 8).
