Opel Vectra C, Signum. Снятие и установка педали сцепления










1. Педаль сцепления закреплена в опорном кронштейне, установленном в передней стенки салона под панелью приборов. Она снимается вместе с кронштейном. Данная операция очень трудоемка, т.к. для освобождения доступа к креплениям кронштейна необходимо демонтировать панель приборов, предварительно сняв с нее установленное оборудование . При необходимости рекомендуется доверить выполнение данной операции специалистам сервисной станции.

2. Выверните 2 болта (см. сопр. иллюстрацию) крепления усилителя тормозов.

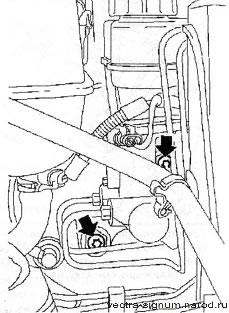

5.2 Болты (указаны стрелками) крепления усилителя тормозов

3. Снимите панель приборов

4. Снимите сборку рубашки рулевого вала и ее крепежный кронштейн.

5. Снимите выключатель стоп-сигнала и расфиксируйте при помощи специальных приспособлений шток главного цилиндра сцепления (см. Раздел 2).

6. Удалите стопорную скобу (см. сопр. иллюстрацию), отсоедините возвратную пружину и выверните болт крепления штока цилиндра усилителя тормозов.

снятиепедали сцепления
5.6 Болт (5) крепления штока цилиндра усилителя тормозов

4 Стопорная скоба, 6 Возвратная пружина



7. Отпустите 3 гайки крепления кронштейна педали сцепления и осторожно снимите его, извлеките фиксатор штока цилиндра сцепления из педали.

8. Установка производится в обратом порядке.
