ТОПЛИВНАЯ СИСТЕМА ДВИГАТЕЛЕЙ HR16DE И MR20DE МОДЕЛИ 2WD - НИССАН КАШКАЙ

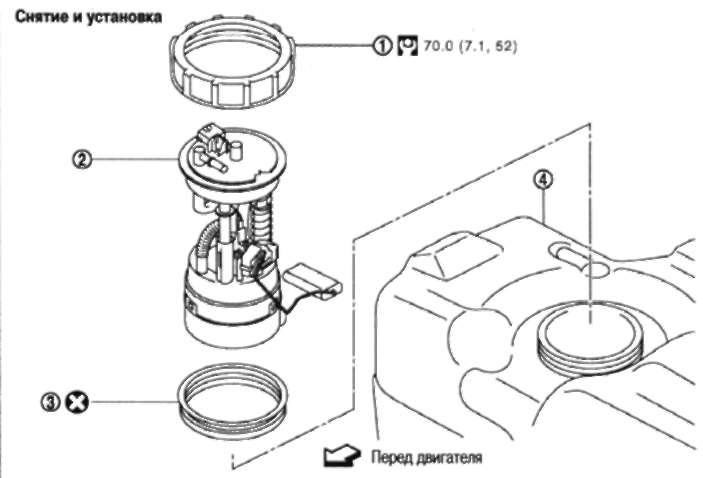

КОМПОНЕНТЫ 1. Стопорное кольцо 2. Датчик уровня топлива, топливный фильтр и топливный насос в сборе 3. Кольцевое уплотнение 4. Топливный бак Примечание:• Слив топлива производится для того, чтобы не пролить топливо при снятии датчика уровня топлива, топливного фильтра и топливного насоса в сборе, т. к. уровень топлива выше установочной поверхности датчика. • Ориентировочно уровень топлива опускается до уровня, показанного на рисунке или ниже, после слива из бака прибл. 15 л топлива. • В случае, если топливный насос не действует, выполните следующее: a. Вставьте шланг диаметром менее 20 мм в трубу наливной горловины через отверстие и слейте топливо из трубы наливной горловины. b. Отсоедините шланг наливной горловины от трубы наливной горловины. См. ниже. c. Вставьте шланг в топливный бак через шланг наливной горловины и слейте топливо из топливного бака. 2. Сбросьте давление топлива в топливопроводах. См. главу СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ. 3. Откройте дверку наливной горловины топливного бака. ' 4. Снимите крышку наливной горловины и сбросьте давление внутри топливного бака. 5. Снимите подушку заднего сиденья. См. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА. 6. Выньте крышку из смотрового лючка. • Снимите крышку, повернув зажимы на 90' по часовой стрелке при помощи отвертки. 7. Отсоедините разьем (А) и быстро-сьемный штуцер (В). Внимание: • Быстросъемный штуцер можно отсоединить, когда защелки полностью утоплены. Не перекручивайте его больше, чем требуется. • Не отсоединяйте быстросъемный штуцер при помощи каких-либо инструментов. • Предохраняйте пластиковую трубку от воздействия тепла. Особенно при проведении сварочных работ вблизи трубки. • Не допускайте попадания на пластиковую трубку кислото-содержащих жидкостей, напр., электролита аккумулятора и т.п. • Не сгибайте и не перекручивайте пластиковую трубку при подсоединении и отсоединении. • Для поддержания соединительного участка в чистоте и во избежание повреждения и попадания посторонних частиц полностью закройте его пластиковыми мешками и т.п.
