СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ HR16DE (С EURO-OBD) - НИССАН КАШКАЙ

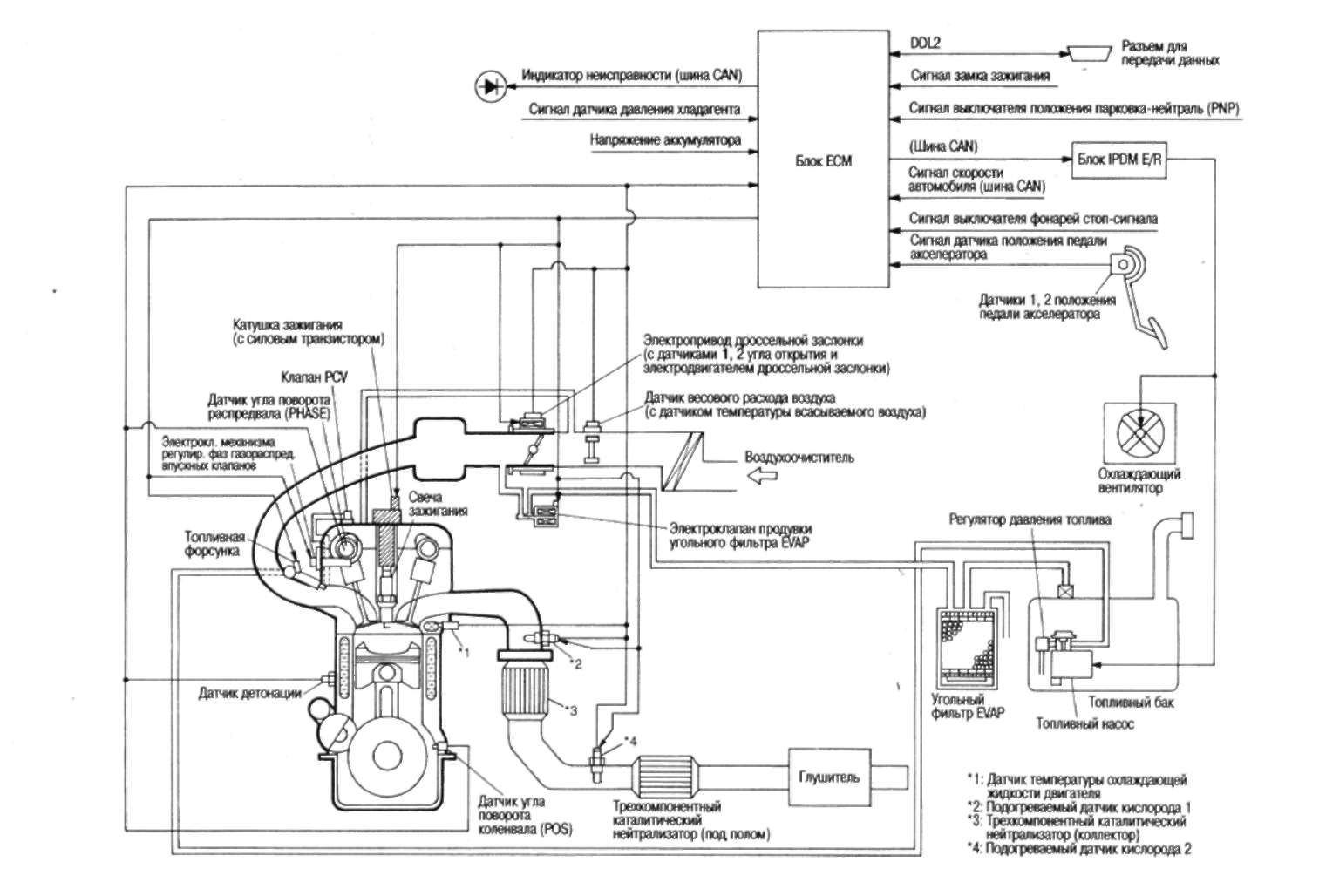

Принципиальная схемы системы УПРАВЛЕНИЯ ДВИГАТЕЛЕМ HR16DE (С EURO-OBD) - НИССАН КАШКАЙ







 width=
