Митсубиси Каризма. Комбинация приборов
Снятие
Для снятия
комбинации приборов выполните следующие операции.
 |

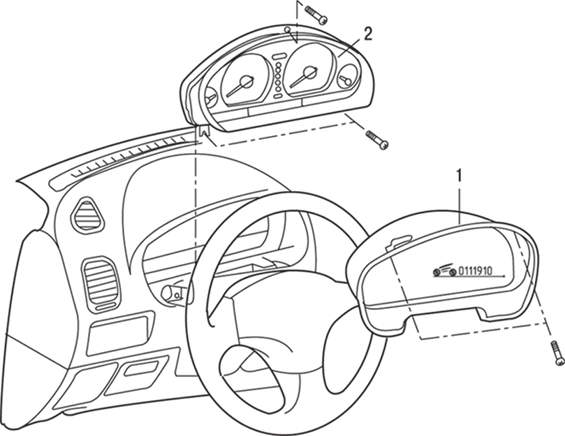

Рис. 19.10.
Комбинация приборов: 1 – козырек комбинации
приборов; 2 – комбинация приборов
|
1. Отверните винты
и снимите козырек 1 (рис.
19.10)
комбинации приборов.
2. Отверните
винты, переместите комбинацию приборов вперед, отсоедините
электрические разъемы и трос привода спидометра и снимите комбинацию
приборов.
Проверка указателя уровня
топлива
 |

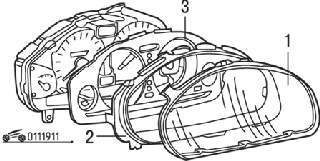

Рис. 19.11.
Снятие стекла (1), ободка (2) и пластины (3)
комбинации приборов
|
1. Снимите стекло,
ободок и пластину комбинации приборов (рис.
19.11).
 |

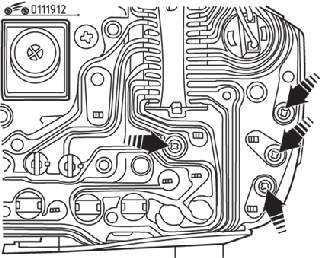

Рис. 19.12.
Расположение винтов крепления указателя уровня
топлива
|
2. Выверните винты
крепления указателя уровня топлива и снимите указатель уровня
топлива с корпуса комбинации приборов (рис.
19.12).
 |

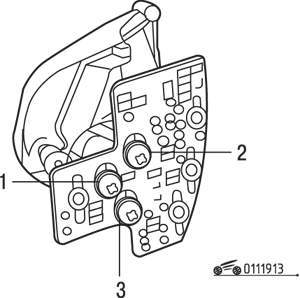

Рис. 19.13.
Расположение выводов указателя уровня топлива: 1 –
указатель уровня топлива; 2 – питание; 3 – «масса»
|
3. С помощью
тестера измерьте сопротивление между следующими выводами,
показанными на рис.
19.13.
Номинальное сопротивление, Ом:
питание – «масса»
– 122–153;
питание –
указатель уровня топлива – 27–35;
указатель уровня
топлива – «масса» – 95–119.
Проверка указателя
температуры охлаждающей жидкости
1. Отверните винт
крепления провода питания.
 |

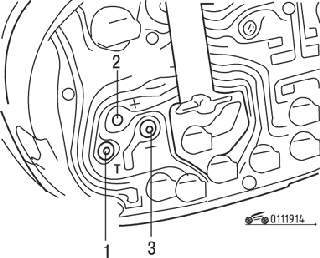

Рис. 19.14.
Расположение выводов указателя температуры
охлаждающей жидкости: 1 – указатель температуры
охлаждающей жидкости; 2 – питание; 3 – «масса»
|
2. При помощи
тестера измерьте сопротивление между следующими выводами (рис.
19.14).
|
ПРЕДУПРЕЖДЕНИЕ
Выводы
отмечены символами «Т», («–»), («+»).
|
Номинальное сопротивление, Ом:
питание («+») –
«масса» («–») –185–227;
питание («+») –
указатель температуры охлаждающей жидкости («Т»)
– 54–58;
указатель
температуры охлаждающей жидкости («Т»)
– «масса» («–«) – 239–285.
|
ПРЕДУПРЕЖДЕНИЕ
При
подключении пробника тестера к выводу питания будьте
осторожны: не прикасайтесь к печатной плате.
|
Регулировка света фар
Регулировку пучка
света фар головного света следует проводить с использованием
соответствующих светотехнических приборов с соблюдением требований
инструкции изготовителя данных приборов.
 |

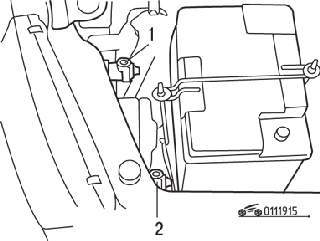

Рис. 19.15.
Расположение винтов для регулировки света фар: 1 –
регулировка света фар в вертикальной и
горизонтальной плоскостях; 2 – регулировка света фар
в горизонтальной плоскости
|
Чтобы
отрегулировать положение фар, поочередно вращайте регулировочные
винты (рис.
19.15).
|
ПРЕДУПРЕЖДЕНИЕ
Заворачивайте
регулировочный винт в направлении затяжки
|
