Митсубиси Каризма. Разборка и сборка передних сидений
Разборка
Для разборки
последовательно выполните следующие операции.
 |

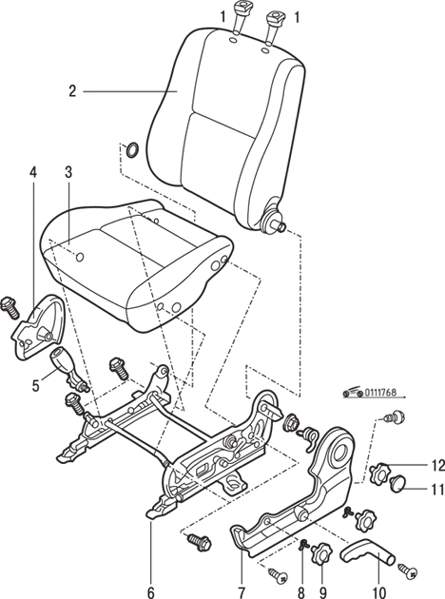

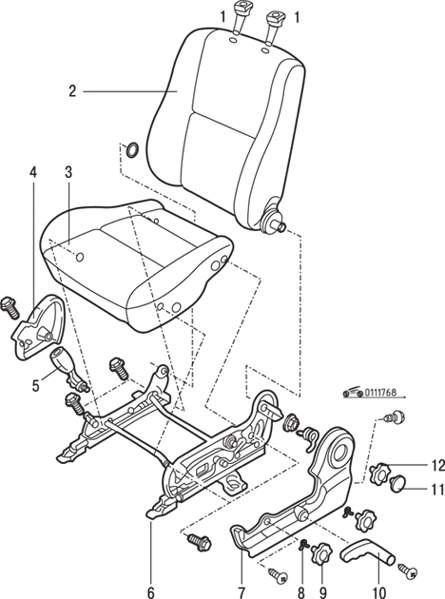

Рис. 17.68.
Переднее сиденье: 1 – направляющие подголовника; 2 –
спинка сиденья в сборе; 3 – подушка сиденья в сборе;
4 – защитная крышка петли переднего сиденья; 5 –
замок ремня безопасности; 6 – механизм регулирования
положения сиденья в сборе; 7 – декоративная боковая
крышка переднего сиденья; 8 – пружинное запорное
кольцо; 9 – рукоятка регулирования сиденья по
высоте; 10 – рычаг управления продольным
перемещением сиденья; 11 – заглушка; 12 – рукоятка
управления наклоном спинки сиденья
|
1. Снимите
пружинное запорное кольцо 8 (рис.
17.68).
2. Снимите
рукоятку 9 регулирования сиденья по высоте.
3. Используя
лезвие отвертки как рычаг, снимите заглушку 11.
4. Снимите
рукоятку 12 управления наклоном спинки сиденья.
5. Отверните винт
и снимите рычаг 10 управления продольным перемещением сиденья.
6. Отверните винты
и снимите декоративную боковую крышку 7 переднего сиденья.
7. Отверните винт
и снимите защитную крышку 4 петли переднего сиденья.
8. Отверните болт
и снимите замок 5 ремня безопасности.
9. Отверните
четыре болта и снимите подушку 3 сиденья в сборе.
10. При
необходимости снимите направляющие 1 подголовника.
11. Отверните болт
и гайку и снимите спинку 2 сиденья в сборе.
Сборка
Сборка проводится
в последовательности, обратной разборке
Митсубиси Каризма. Ремень безопасности
В нерабочем
положении ремни безопасности должны быть намотаны на инерционные
барабаны.
Очистку ремней
безопасности можно проводить только водой с мылом. Просушите ремни
безопасности, и только после этого намотайте их на инерционные
барабаны.
Ремни
безопасности, которые подвергались сильным нагрузкам, необходимо
заменить.
При замене ремня
безопасности отметьте расположение шайб и прокладок и не перепутайте
их при установке.
Ремень безопасности переднего
сиденья
Снятие
Для снятия
выполните следующие операции.
1. Снимите
накладки порогов передней и задней дверей.
2. Снимите нижнюю
обивку центральной стойки.
 |

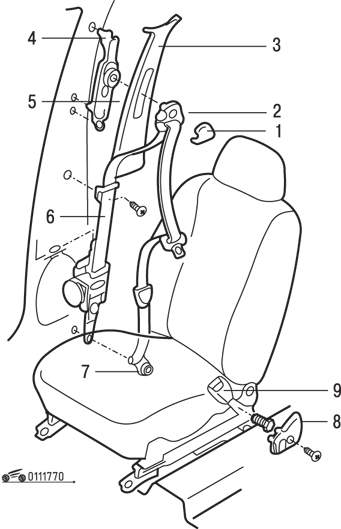

Рис. 17.70.
Ремень безопасности переднего сиденья: 1 – крышка
направляющей ремня безопасности; 2 – направляющая
ремня безопасности (44 Н•м); 3 – верхняя облицовка
центральной стойки; 4 – болт (44 Н•м); 5 –
регулируемый кронштейн крепления ремня безопасности
на центральной стойке; 6 – ремень безопасности; 7 –
болт (44 Н•м); 8 – защитная крышка петли переднего
сиденья; 9 – внутренний замок ремня безопасности
переднего сиденья
|
3. Потянув на
себя, снимите крышку 1 (рис.
17.70)
направляющей ремня безопасности.
4. Отверните болт
и снимите направляющую 2 ремня безопасности.
5. Отверните винт
крепления направляющей ремня к стойке, затем отверните болты
крепления ремня безопасности 6 и снимите его.
6. Снимите верхнюю
облицовку 3 центральной стойки.
7. Отверните болты
и снимите регулируемый кронштейн 5 крепления ремня безопасности на
центральной стойке.
Установка
Установка
проводится в последовательности, обратной снятию.
Ремень безопасности заднего
сиденья
Снятие
Для снятия
выполните следующие операции.
1. Снимите подушку
заднего сиденья.
 |

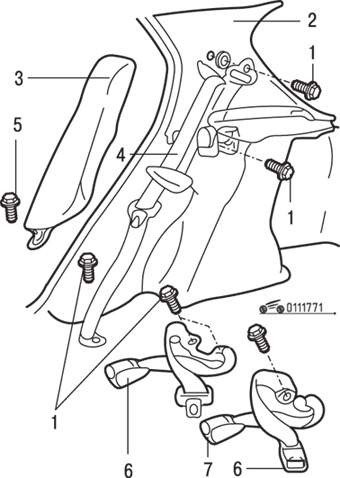

Рис. 17.71.
Ремень безопасности заднего сиденья: 1 – болт (44
Н•м); 2 – обивка задней стойки; 3 – боковая опора
спинки заднего сиденья; 4 – наружная часть боковых
ремней безопасности заднего сиденья; 5 – болт (24
Н•м); 6 – внутренние части боковых ремней
безопасности; 7 – внутренняя и наружная части
среднего ремня безопасности
|
2. Отверните болты
и снимите внутреннюю и наружную части 6 и 7 (рис.
17.71)
среднего ремня безопасности.
3. Отверните винт
и снимите боковую опору 3 спинки заднего сиденья.
4. Потянув на
себя, снимите крышку направляющей ремня безопасности.
5. Отверните болт
и снимите направляющую ремня безопасности.
6. Снимите обивку
2 задней стойки.
7. Отверните болты
крепления ремня безопасности и инерционного барабана и снимите
наружную часть 4 боковых ремней безопасности заднего сидения.
Установка
Установка
проводится в последовательности, обратной снятию
