Митсубиси Каризма. Панель приборов
1. Снимите
напольную консоль в сборе.

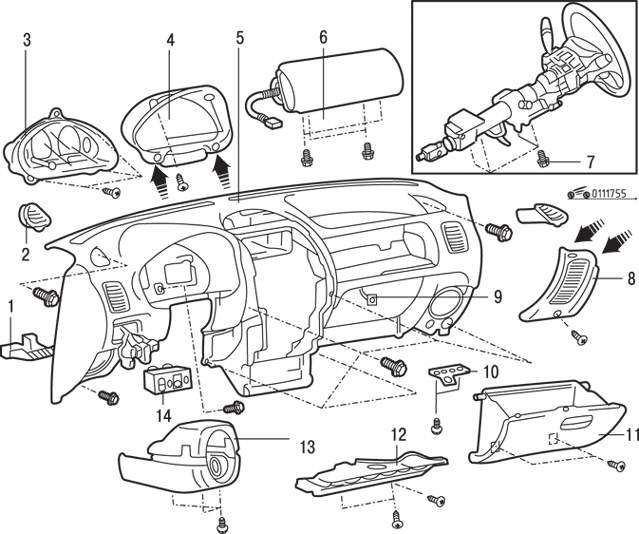

2. Отверните три
винта, освободите три защелки и снимите облицовочные кожухи 13 (рис.
17.55) рулевой
колонки.
3. Отверните два

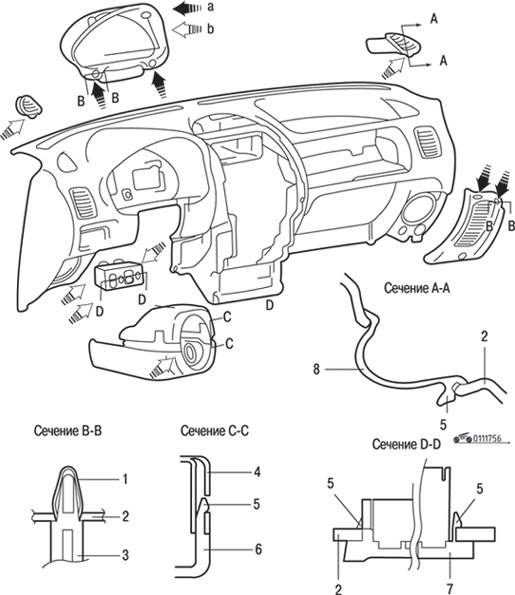

винта, освободите две защелки (рис.
17.56) и
снимите ободок 4 (см. рис.
17.55)
комбинации приборов.
4. Отверните три
винта, снимите комбинацию приборов 3 и отсоедините электрические
разъемы и трос спидометра.
5. Используя
лезвие отвертки как рычаг, извлеките переключатели 14 из панели
приборов.
6. Отверните винты
и снимите нижнюю крышку 12.
7. Отверните два
винта и снимите вещевой ящик 11.
8. Отверните два
винта и снимите ограничитель 10 вещевого ящика.
9. Отверните винт,
затем, используя лезвие отвертки как рычаг, извлеките фиксаторы и
снимите угловую панель 8.
10. Используя
лезвие отвертки как рычаг, извлеките фиксаторы и снимите решетки 2
обогрева бокового стекла.
11. Отверните три
винта, отсоедините электрические разъемы и снимите модуль подушки
безопасности 6 в сборе.
12. Отверните
четыре болта 7 крепления рулевой колонки и опустите ее на сиденье.
13. Отсоедините
разъем 9 фотоэлемента.
14. Отсоедините
разъемы 1 проводки.
15. Отверните
винты крепления в центральной и боковой частях и снимите панель
приборов 5 в сборе.
Установка
Установка
проводится в последовательности, обратной снятию.
Установите
напольную консоль в сборе
