Митсубиси Каризма. Ремонт суппорта заднего дискового тормоза
Разборка
Для разборки
суппорта заднего дискового тормоза последовательно выполните
следующие операции.

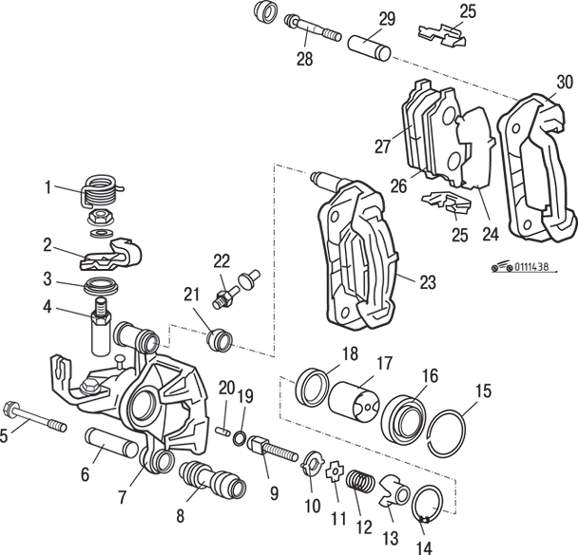

1. Отверните
нижний направляющий палец 5 (рис.
14.38).
2. Поднимите вверх
скобу 23 суппорта (в сборе с тормозными колодками, направляющими
колодок и прокладкой).
3. Снимите втулку
6 нижнего направляющего пальца.
4. Снимите пыльник
8 нижнего направляющего пальца.
5. Снимите пыльник
21 верхнего направляющего пальца.
6. Снимите кольцо
15 пыльника поршня.
7. Снимите пыльник
16 поршня.

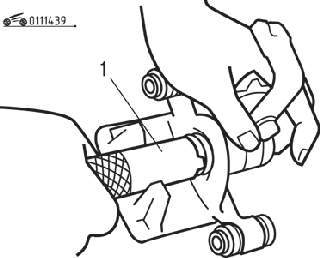

8. При помощи
специального инструмента выверните поршень из корпуса суппорта (рис.
14.39).
9. Пальцем выньте
уплотнительное кольцо.
10. Промойте
поверхности поршня и цилиндра трихлорэтиленом, спиртом или
рекомендованной тормозной жидкостью DOT 3 или DOT 4.

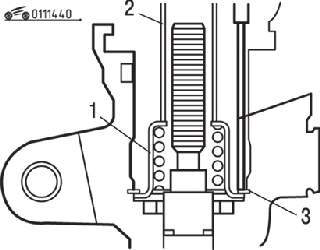

11. Используя
стальную трубку диаметром 19 мм, прижмите корпус пружины к корпусу
суппорта так, как показано на рис.
14.40, и при
помощи специального инструмента снимите стопорное кольцо.
12. Извлеките
корпус пружины 13 (см. рис.
14.38).
13. Извлеките
возвратную пружину 12.
14. Снимите
пластину 11 ограничителя.
15. Снимите
ограничитель 10.
16. Снимите
регулирующий шток 9.
17. Снимите
соединительную тягу 20.
18. Снимите
кольцевую прокладку 19.
19. Снимите рычаг
4 штока.
20. Снимите
пыльник 3 рычага.
21. Снимите рычаг
2 стояночного тормоза.
22. Снимите
возвратную пружину 1.
23. Вывинтите
штуцер 22 для прокачки.
24. Снимите корпус
7 суппорта.
25. Снимите
наружную прокладку 24.
26. Снимите
тормозную колодку 26 в сборе.
27. Снимите
тормозную колодку 27 с индикатором износа в сборе.
28. Снимите
направляющую колодок 25.
29. Вывинтите
верхний направляющий палец 28.
30. Извлеките
втулку 29 верхнего направляющего пальца.
31. Снимите скобу
30 суппорта.
Проверка
1. Проверьте
тормозной цилиндр на отсутствие износа, повреждений или ржавчины.
2. Проверьте
поверхность поршня на отсутствие износа, повреждений или ржавчины.
3. Проверьте
корпус суппорта и втулки на отсутствие износа.
4. Проверьте
накладки тормозных колодок на отсутствие повреждений или
замасливания, а также металлические основы колодок на отсутствие
повреждений.
Сборка
Сборка проводится
в последовательности, обратной разборке, с учетом следующего

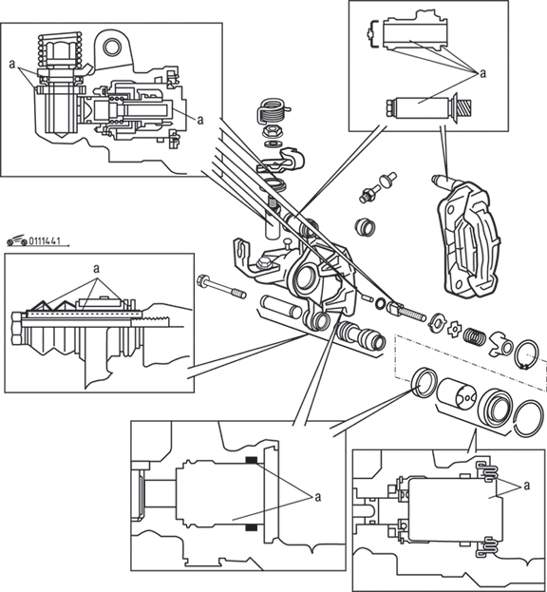

1. При сборке
суппорта заднего дискового тормоза нанесите смазку из ремонтного
комплекта на поверхности, показанные на рис.
14.41.
2. Используя
стальную трубку диаметром около 19 мм и специальный инструмент,
которые были использованы при разборке, установите стопорное кольцо
на место.

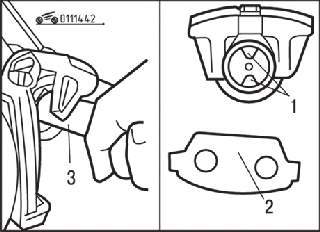

3. Используя
специальный инструмент МВ990652 3 (рис.
14.42),
установите поршень в корпус суппорта.
Выступы задней
части тормозных колодок должны располагаться в канавках поршня
