При замене электронного блока управления двигателем также подлежат замене электронный блок управления иммобилайзером и ключи зажигания.
Контрольная лампа индикации неисправности двигателя («СHECK ENGINE») загорается в случае неисправности следующих элементов системы впрыска топлива:
– электронного блока управления двигателем;
– датчика кислорода;
– датчика измерителя расхода воздуха;
– датчика температуры воздуха во впускном коллекторе;
– датчика положения дроссельной заслонки (1-й канал);
– датчика положения дроссельной заслонки (2-й канал);
– датчика температуры охлаждающей жидкости;
– датчика положения коленчатого вала;
– датчика положения распределительного вала;
– датчика атмосферного (барометрического) давления;
– датчика детонации;
– форсунки;
– нарушении ненормального сгорания;
– системы иммобилайзера;
– нарушении давления топлива;
– датчика разрежения в системе вакуумного усилителя тормозов;
– системы питания;
– датчика положения педали акселератора (1-й канал);
– датчика положения педали акселератора (2-й канал);
– системы электронного управления дроссельной заслонкой;
– цепи обратной связи дроссельной заслонки;
– сервопривода дроссельной заслонкой (первая фаза серводвигателя);
– сервопривода дроссельной заслонкой (вторая фаза серводвигателя);
– системы линии связи с контроллером дроссельной заслонкой.

Митсубиси Каризма. Проверка работы топливного насоса низкого давления

Проверьте работу топливного насоса низкого давления с помощью прибора MUT–II путем принудительного включения насоса.

Если топливный насос низкого давления исправен, проверьте его электрическую цепь, а если насос не работает, проверьте его следующим образом.

1. Поверните ключ зажигания в положение «LOCK» («OFF») – («ВЫКЛ.»).

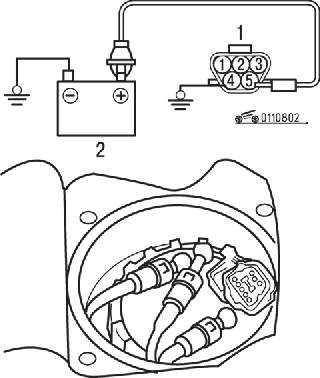

Рис. 8.2. Проверка работы топливного насоса низкого давления: 1 – разъем топливного насоса; 2 – аккумуляторная батарея

4. Отсоедините разъем узла топливного насоса. Послушайте шум работающего насоса при подсоединении аккумуляторной батареи к разъему узла топливного насоса, как показано на рис. 8.2: «+» – к контакту «5», а контакт «4» замкните на «массу».

5. Убедитесь в наличии давления топлива, слегка пережимая пальцами топливный шланг.

7. Установите на место защитную крышку и подушку заднего сиденья
