Снятие
1. Снимите
нижний правый защитный кожух.
 |

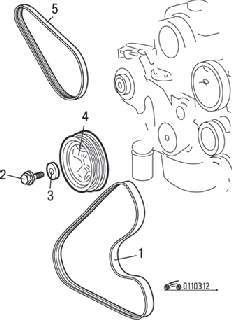

Рис. 3.12.
Шкив коленчатого вала и ремни привода: 1 –
ремень привода насоса гидроусилителя рулевого
управления и компрессора кондиционера; 2 – болт
крепления шкива коленчатого вала, 177–186 Н•м; 3
– шайба шкива коленчатого вала; 4 – шкив
коленчатого вала; 5 – ремень привода генератора
|
2. Ослабьте
натяжение и снимите ремень 1 (рис.
3.12)
привода насоса усилителя рулевого управления и компрессора
кондиционера.
3. Ослабьте
натяжение и снимите ремень 5 привода генератора.
4. Используя
специальное приспособление, зафиксируйте коленчатый вал
двигателя от проворачивания и отвинтите болт 2 крепления шкива
коленчатого вала.
5. Снимите
шайбу 3 шкива коленчатого вала.
6. Используя
съемник или монтировку, снимите шкив 4 с коленчатого вала.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Перед
вворачиванием болта крепления шкива коленчатого вала нанесите
немного моторного масла на сопрягаемые поверхности и резьбу
болта.
2. Установите
нижний правый защитный кожух.
3. Отрегулируйте натяжения приводных ремней.
