Мерседес Бенц W203. Электрогидравлический блок управления АТ (АТ установлена)

Электрогидравлический блок управления АТ (АТ установлена)

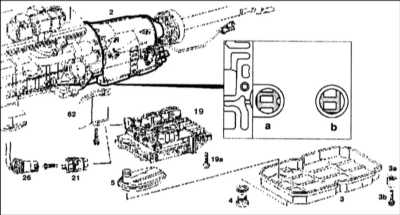

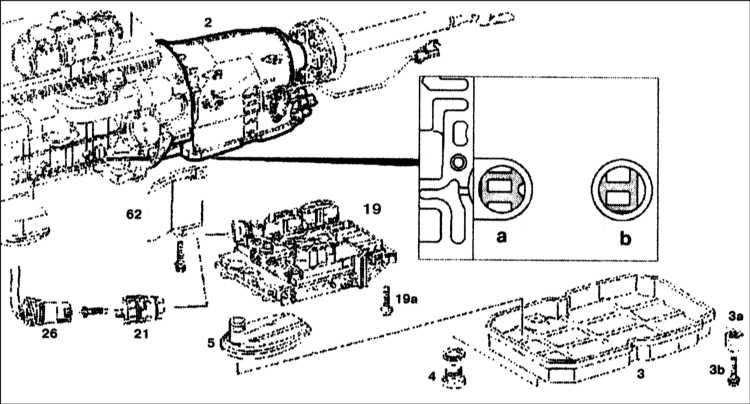

Электрогидравлический блок управления АТ


2 — Коробка передач 3 — Поддон 3а — Соединитель 3b, 19а — Болты 4 — Сливная пробка 5 — Масляный фильтр 19 — Электрогидравлический блок управления	21 — Направляющая втулка 26 — 13-контактный разъем 62 — Щиток а — Отверстие под датчик частоты вращения n3 (Y3/6/2) b — Отверстие под датчик частоты вращения n2 (Y3/6/2)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг селектора переключения передач в положение «Р».
2. Снимите щиток (62) и отсоедините 13-контактный разъём (26).
3. Ослабьте направляющую втулку (21) и снимите её с трансмиссии.
4. Слейте трансмиссионную жидкость, отвернув пробку (4).
5. Снимите поддон (3).
6. Снимите масляный фильтр (5).
7. Отверните болты (19a) и снимите электрогидравлический блок (19).

Установка

Установка проходится в порядке, обратном снятию.
