Мерседес Бенц W203. Разборка и сборка плиты переключения передач

Разборка и сборка плиты переключения передач

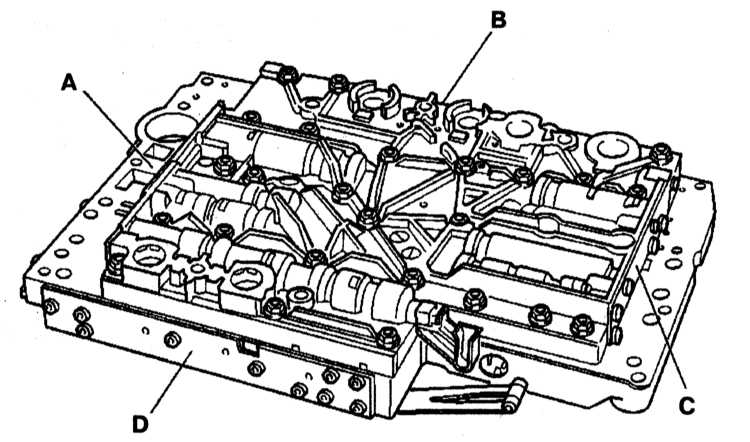

Плита переключения передач


А — Клапан регулировки рабочего давления. Клапан регулировки давления смазки. Клапан регулировки перекрытия при включении 2-3 передач В — Блок включения 1-2/4-5 передач. Клапан регулировки давления переключения передач	С — Блок включения 3-4 передач D — Блок включения 2-3 передач Сцепление блокировки регулировочного клапана. Регулировочный клапан В2

Разборка плиты переключения передач

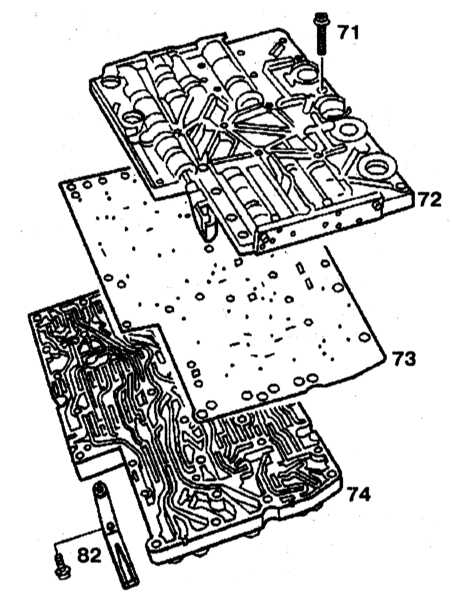

71 — Болты 72 — Крышка корпуса клапанов 73 — Уплотнительная плита	74 — Корпус клапанов 82 — Фиксатор

Разборка плиты переключения передач

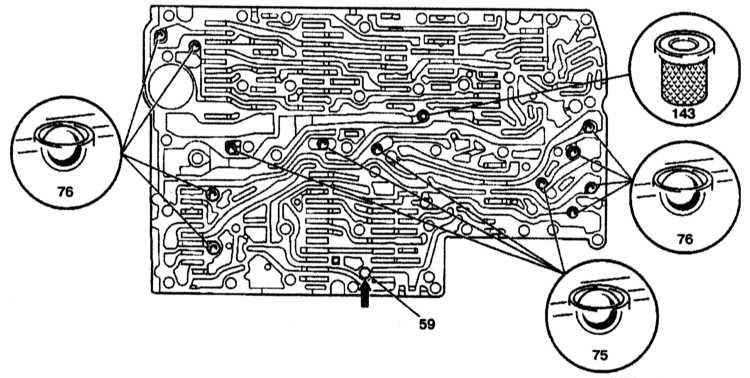

59 — Направляющий палец 75 — Пластиковые шариковые клапаны	76 — Стальные шариковые клапаны 143 — Центральный фиксатор

Разборка плиты переключения передач

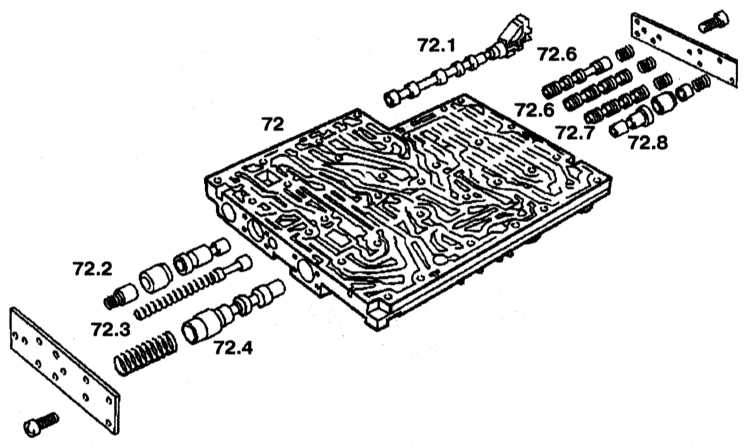

72 — Корпус клапанов 72.1 — Клапан выбора передачи 72.2 — Клапан регулировки перекрытия 2-3 передач с втулкой и поршнем 72.3 — Клапан регулировки давления смазки 72.4 — Клапан регулировки рабочего давления	72.5 — Клапан фиксации включения 3-4 передач 72.6 — Управляющий клапан включения 3-4 передач 72.7 — Клапан переключения давления при включении 3-4 передач 72.8 — Клапан регулировки перекрытия 3-4 передач с втулкой и поршнем

Разборка плиты переключения передач

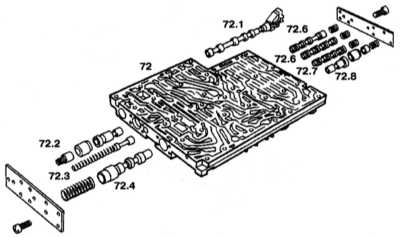

9.3.6 Разборка и сборка плиты переключения передач Mercedes-Benz W203

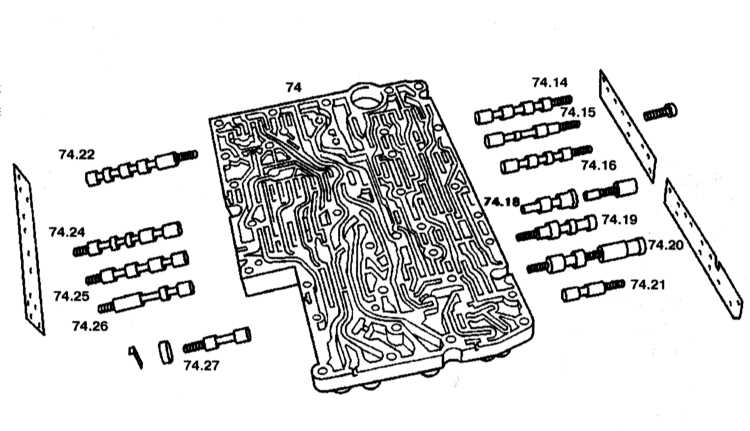

74 — Корпус клапанов
74.14 — Управляющий клапан включения 1-2/4-5 передач
74.15 — Клапан фиксации включения 1-2/4-5 передач
74.18 — Клапан регулировки перекрытия 1-2/4-5 передач с втулкой и поршнем
74.19 — Клапан регулировки давления переключения передач
74.20 — Клапан регулировки давления регулировочного клапана
74.21 — Клапан регулировки давления переключающего клапана

74.22 — Клапан регулировки блокировки гидротрансформатор
74.24 — Клапан переключения давления при включении 3-4 передач
74.25 — Управляющий клапан включения 2-3 передач
74.26 — Клапан фиксации включения 2-3 передач
74.27 — Клапан переключения В2

Плита переключения передач показана на иллюстрации.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните фиксаторы (82) (обратитесь к сопроводительной иллюстрации).
2. Отверните болты (71).
3. Снимите крышку корпуса клапанов (72) с корпуса клапанов (74).
4. Снимите уплотнительную плиту (73). Все 12 шариков расположены в корпусе клапанов, четыре (75) из которых - пластиковые, остальные 8 (76) - стальные.
5. Отверните крышки корпуса клапанов. Втулки и поршни регулировочных клапанов 72.2, 72.8 и 74.18 не должны быть перепутаны. Клапан переключения В2 может быть снят и установлен, когда крышка корпуса клапанов снята.

Сборка

Сборка проводится в порядке, обратном разборке. Вставьте направляющий палец (59) в корпус клапанов (стрелка).
