Снятие и установка термостата

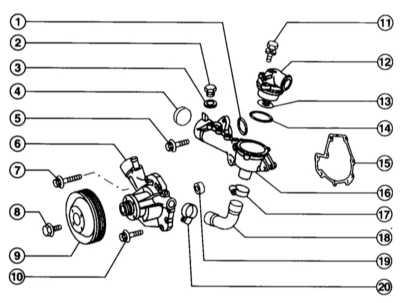

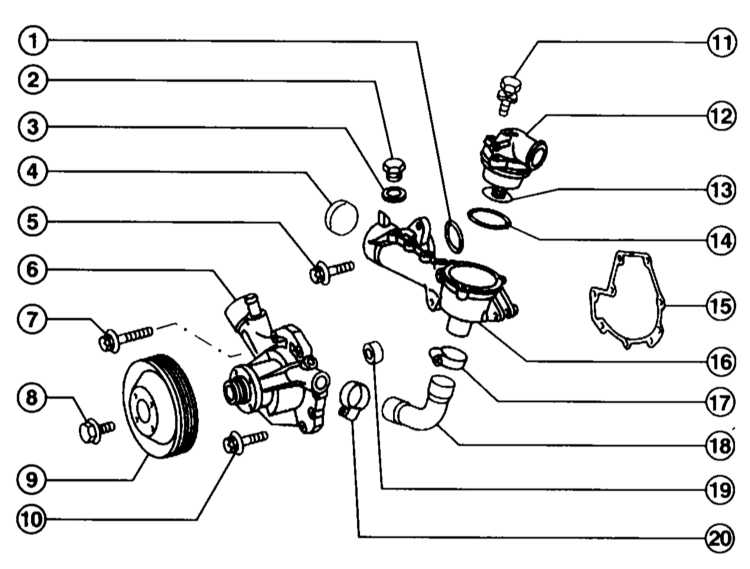

Насос охлаждающей жидкости и термостат. 4-цилиндровый бензиновый двигатель
111
|
1 — Уплотнительное кольцо корпуса термостата
2 — Пробка
3 — Уплотнительное кольцо
4 — Крышка
5 — Болт М8, 25Нм
6 — Насос охлаждающей жидкости
7 — Болт М8, 25Нм
8 — Болт, 10Нм
9 — Шкив
10 — Болт М6, 10Нм
|
11 — Болт, 10Нм
12 — Крышка термостата
13 — Термостат
14 — Уплотнительное кольцо крышки термостата
15 — Уплотнительная прокладка насоса охлаждающей жидкости
16 — Корпус термостата
17 — Хомут
18 — Шланг охлаждающей жидкости
19 — Прокладка
20 — Хомут
|

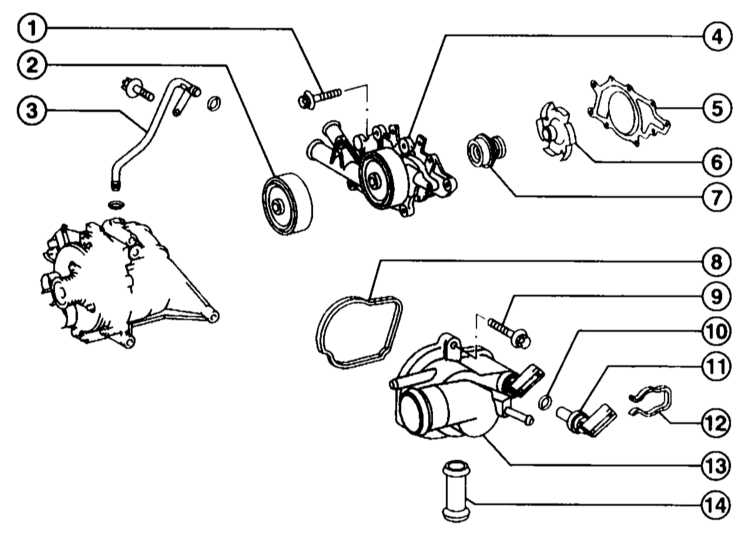

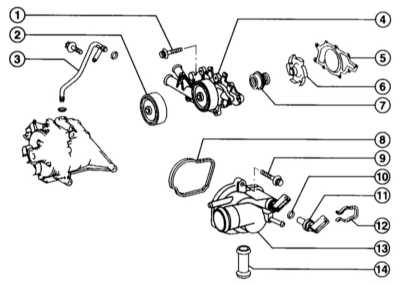

Насос охлаждающей жидкости и термостат. Дизельные двигатели
|
1 — Болт М6х28, 14Нм
2 — Шкив
3 — Вентиляционный шланг
4 — Насос охлаждающей жидкости
5 — Уплотнительная прокладка
6 — Крыльчатка
7 — Сальник
|
8 — Прокладка
9 — Болт М6х25, 9Нм
10 — Уплотнительное кольцо
11 — Чувствительный элемент датчика температуры
12 — Зажим
13 — Корпус термостата, термостат (+92°С) встроен
14 — Присоединительный элемент, между корпусом термостата и корпусом механизма
распределения
|
|
|
На иллюстрациях показан
термостат, отсоединенный от крышки термостата. Термостат встроен в крышку
и может быть проверен в комплекте.
|
Бензиновый двигатель
Снятие
|
|
|
|
Термостат встроен
в крышку термостата и может заменяться только в комплекте
с ним.
|
|
|
При горячем двигателе
перед открыванием расширительного бачка накройте его толстой
тряпкой, чтобы исключить ожог вследствие воздействия горячей
охлаждающей жидкости и пара. Крышку следует снимать только
при температуре охлаждающей жидкости ниже + 90°С.
|
1. Слейте охлаждающую жидкость в емкость, как описано в Разделе
Замена охлаждающей жидкости - общие замечания.
|

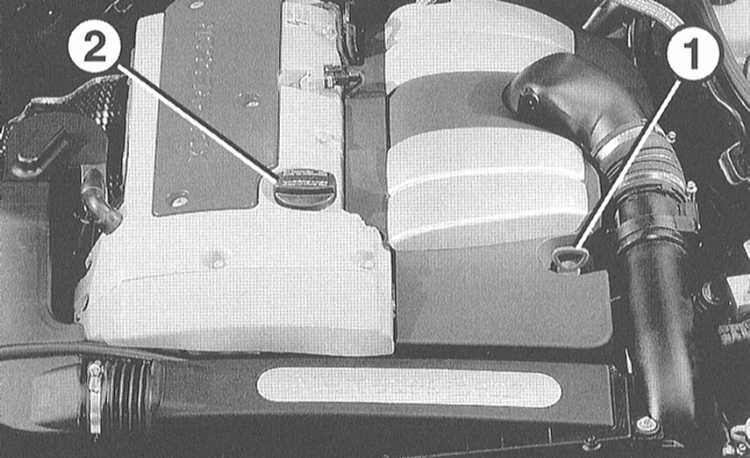

2. Снимите крышки двигателя
спереди (2) и слева (1).
|
3. Снимите шланги охлаждающей жидкости с радиатора и расширительного
бачка на крышке термостата. Предварительно освободите хомуты и сместите
их полностью назад.
4. Отверните крышку термостата и снимите её вместе с термостатом.
|
|
Термостат
и крышка термостата образуют единый узел. При снятии термостат
может быть повреждён и не подлежит последующей установке.
|
5. Снимите прокладку корпуса термостата и очистите уплотнительные
поверхности.
|
|
Установка
|
|
|
1. Установите новое уплотнительное кольцо, крышку
термостата с термостатом и закрепите моментом 10Нм.
2. Наденьте шланги охлаждающей жидкости на присоединительные штуцеры
и закрепите хомутами.
|
|
При этом проверьте состояние
шлангов и хомутов, при необходимости замените.
|
3. Установите переднюю и левую крышки двигателя.
|
|
Дизельный двигатель
Описываются только отличия от бензинового двигателя.
|
|
|
1. Рассоедините разъём чувствительного элемента
датчика температуры (14).
2. Отсоедините держатель топливопровода от корпуса термостата.
3. Отсоедините шланги охлаждающей жидкости и шланг вентиляции (1)
у корпуса термостата (1).
4. Отверните корпус термостата (12). Момент затяжки 9Нм.
|
|
