Мерседес Бенц W201. Датчик всасываемого воздуха

8.2.5. Датчик всасываемого воздуха

ОБЩИЕ СВЕДЕНИЯ

Термодатчик измеряет температуру всасываемого воздуха. Эта величина вместе с сигналом датчика давления впускного газопровода (система PMS-управления) служит критерием оценки количества впускаемого воздуха. Тремодатчиком всасываемого воздуха является NTC-резистор (NTC – отрицательный температурный коэффициент), сопротивление которого уменьшается при повышении температуры.

Термодатчик расположен на левой стороне поперечной трубы воздушного фильтра.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

8.2.5 Датчик всасываемого воздуха Mercedes-Benz W201

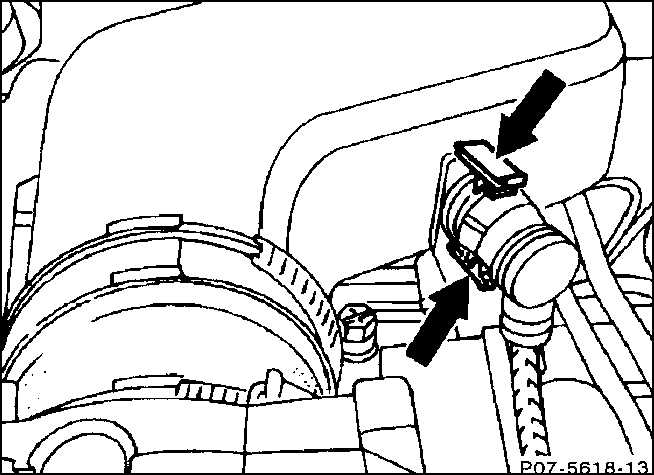

Снимите термодатчик вместе со штеккерным разъемом, для этого сожмите обе скобы (стрелки).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите штеккерный разъем.

2. Подвесьте термодатчик в водяной бане и медленно нагревайте ее.

3. Проверьте омметром сопротивление термодатчика. Измеренное значение считается нормальным, если оно находится внутри допуска 5% (см. таблицу Сопротивление термодатчика).

4. Если при измерениях термодатчик не достигает заданных значений, его следует заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Насадите штеккерный разъем провода.

2. Проверьте на отсутствие повреждений и пористость уплотнительное кольцо круглого сечения.

3. Вставьте термодатчик с уплотнительным кольцом. Выжимайте наружу скобы до тех пор, пока они не зафиксируются со щелчком.

Сопротивление термодатчика

ТЕМПЕРАТУРА	СОПРОТИВЛЕНИЕ
+10° С	ок. 9670 Ом
+20° С	ок. 6060 Ом
+30° С	ок. 3900 Ом
+40° С	ок. 2600 Ом
+50° С	ок. 1760 Ом
+60° С	ок. 1220 Ом
+70° С	ок. 860 Ом
+80° С	ок. 620 Ом
