8.2.7. Топливный распределитель с клапанными форсунками
Снятие
Предупреждение
рабочего места! Пары топлива ядовиты, избегайте применения открытого огня из-за
опасности возникновения пожара!
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините от клеммы аккумуляторной батареи
провод массы (–).
Предупреждение
противоугонный код радио.
|
| 2. Уменьшите давление паров топлива, для этого
кратковременно откройте крышку наливной горловины топливного бака. |
| 3. Снимите поперечную трубу воздушного фильтра. |
| 4. Снимите шланг (1) для удаления воздуха из
картера. |
| 5. Снимите шланг (40/11), находящийся под разрежением. |
| 6. Снимите с катушки зажигания провода высокого
напряжения и отсоедините их от пружинных зажимов на устройстве крепления. |

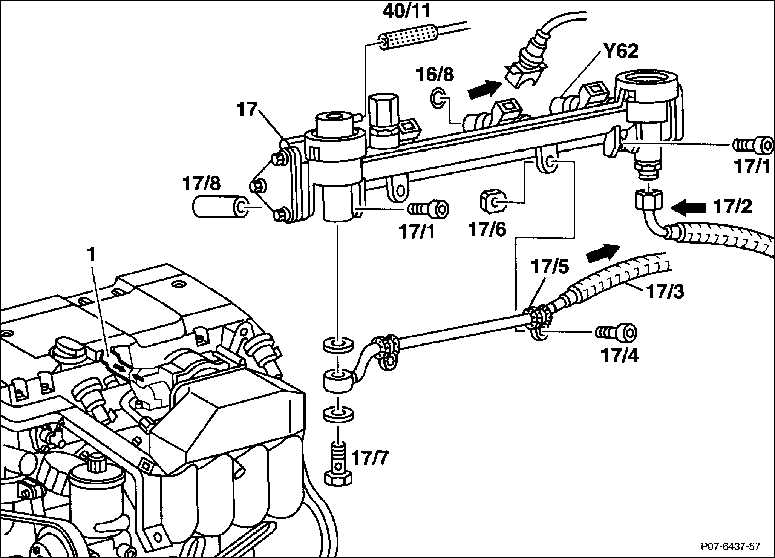

| 7. Выкрутите болты (17/4) из зажимов топливопровода
(17/5). Обратите внимание на то, чтобы не выпали гайки (17/6). |
8. Открутите подающий (17/2) и сливной (17/3)
топливопроводы. Для этого ослабьте накидную гайку и пустотелый болт
(17/7).
Предупреждение
топливопроводов уложите толстые тряпки поверх соединений для того,
чтобы уловить остатки топлива, выбрасываемые возможно сохранившимся
остаточным давлением.
|
| 9. Снимите штеккерные разъемы клапанных форсунок
(стрелки). |
| 10. Выкрутите болты (17/1) и снимите распорные
втулки (17/8). |
| 11. Осторожно вытяните из впускного
газопровода топливный распределитель (17) вместе с клапанными форсунками. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вставьте топливный распределитель с новыми
уплотнительными кольцами круглого сечения. |
| 2. Вставьте распорные втулки и привинтите топливный
распределитель. |
| 3. Надвиньте штеккерный разъем для клапанных
форсунок. |
| 4. Навинтите топливопроводы с новыми уплотнительными
кольцами. |
| 5. Закрепите сливной трубопровод на топливном
распределителе при помощи зажимов. |
| 6. Насадите провода высокого напряжения на катушки
зажигания и закрепите их в пружинных зажимах на устройстве крепления. |
| 7. Насаживайте шланг для удаления воздуха из
картера так, чтобы стрелки на шланге и резиновом фланце стояли напротив
друг друга. |
| 8. Установите поперечную трубу воздушного фильтра. |
| 9. Присоедините к клемме аккумуляторной батареи
провод массы (–). |
| 10. Установите время на часах. |
| 11. Введите противоугонный код радио. |
| 12. Запустите двигатель и проверьте герметичность
мест соединения топливопроводов. |
|
