Мазда 3. Передние приводные валы

Рис. 3.99. Передний приводной вал автомобиля Мазда 3 2003 года: 1 – болт ступицы; 2 – ступица колеса, поворотный кулак; 3 – соединительный вал; 4 – приводной вал

Мазда 3. Проверка зазора в подшипнике ступицы переднего колеса

Снимите переднее колесо.

Отсоедините передний левый суппорт дискового тормоза.

Снимите передний диск.

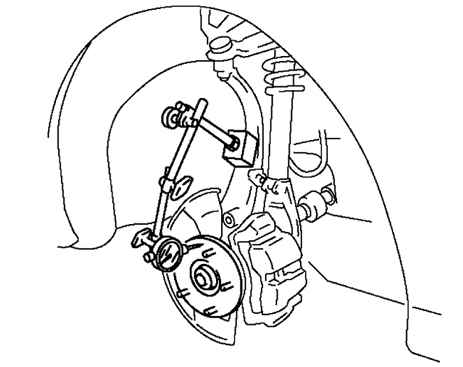

Рис. 3.100. Проверка зазора в подшипнике ступицы переднего колеса

Установите индикатор часового типа против ступицы колеса (рис. 3.100).

Перемещая ступицу колеса вручную в осевом направлении, измерьте зазор в подшипнике ступицы.

Максимум: 0,05 мм.

Если зазор превышает максимум, замените подшипник.

Мазда 3. Проверка зазора в подшипнике ступицы переднего колеса

Снимите болт ступицы, используя специальные приспособления.

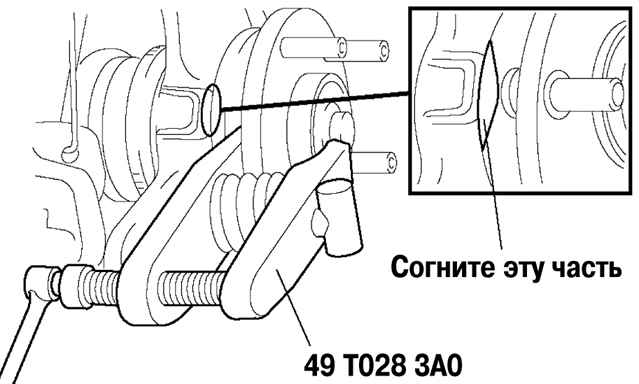

Рис. 3.101. Часть кожуха, которую необходимо загнуть

ПРИМЕЧАНИЕ

Если защитный кожух мешает снятию болта ступицы колеса, сделайте по части, показанной на рисунке 3.101, несколько легких ударов зубилом и отогните ее назад к поворотному кулаку.

Установите болт в ступицу колеса, установите шайбу и гайку на болт ступицы.

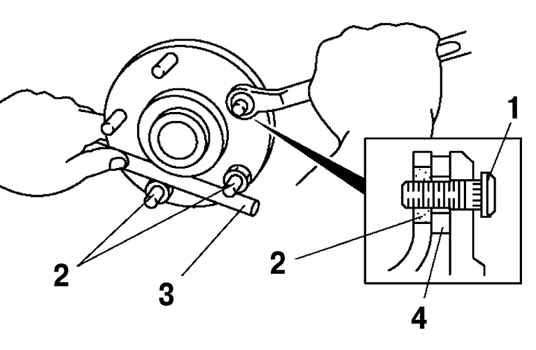

Рис. 3.102. Затягивание гаек крепления ступицы колеса: 1 – болт ступицы; 2 – гайки колеса; 3 – латунный стержень; 4 – шайба

Затяните гайки крепления, удерживая ступицу колеса латунным стержнем (рис. 3.102).
