Лексус 300. Снятие, установка, разборка и сборка рулевой колонки



Лексус 300. Снятие, установка, разборка и сборка рулевой колонки

Снятие, установка, разборка и сборка рулевой колонки

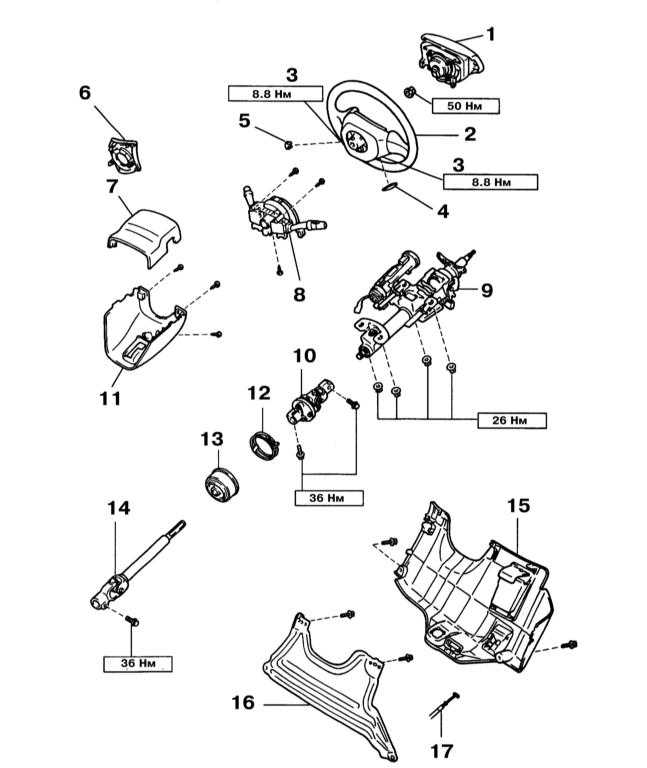

Компоненты установки рулевой колонки

11.3.2 Снятие, установка, разборка и сборка рулевой колонки Лексус RX300

1 — Накладка рулевого колеса
2 — Рулевое колесо
3 — Винт с головкой под прутковый ключ
4 — Нижняя заглушка №3 рулевого колеса
5 — Нижняя заглушка №2 рулевого колеса
6 — Нижняя подрулевая пластина отделки приборов
7 — Верхняя секция кожуха рулевой колонки
8 — Блок подрулевых переключателей со спиральной пружиной

9 — Сборка рулевой колонки
10 — Сборка рулевого шарнира
11 — Нижняя секция кожуха рулевой колонки
12 — Хомут
13 — Сборка №2 уплотнения отверстия для рулевой колонки
14 — Сборка промежуточного вала
15 — Нижняя подрулевая панель отделки панели приборов
16 — Нижняя левая боковая вставка отделки панели приборов
17 — Рычаг отпирания замка капота

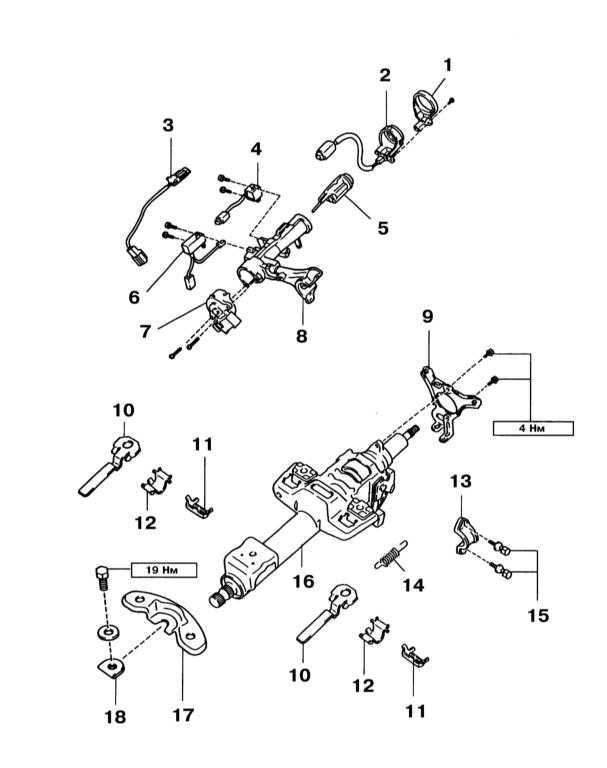

Компоненты сборки рулевой колонки

11.3.2 Снятие, установка, разборка и сборка рулевой колонки Лексус RX300

1 — Катушка транспондера иммобилизатора двигателя
2 — Сборка подсветки замка зажигания
3 — Выключатель предупреждения извлечения ключа из замка зажигания
4 — Э/м клапан блокировки ключа зажигания
5 — Цилиндр замка зажигания
6 — Усилитель транспондера
7 — Выключатель зажигания
8 — Верхний кронштейн рулевой колонки
9 — Кронштейн переключателя указателей поворотов

10 — Демпферная пластина
11 — Защёлка демпфера
12 — Направляющая демпферной пластины
13 — Верхний держатель рулевой колонки
14 — Возвратная пружина рычага регулировки наклона рулевой колонки
15 — Болты
16 — Труба рулевой колонки
17 — Опора трубы рулевой колонки
18 — Нижнее крепление трубы рулевой колонки

Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите колёса в положение прямолинейного движения.
11.3.2 Снятие, установка, разборка и сборка рулевой колонки Лексус RX300

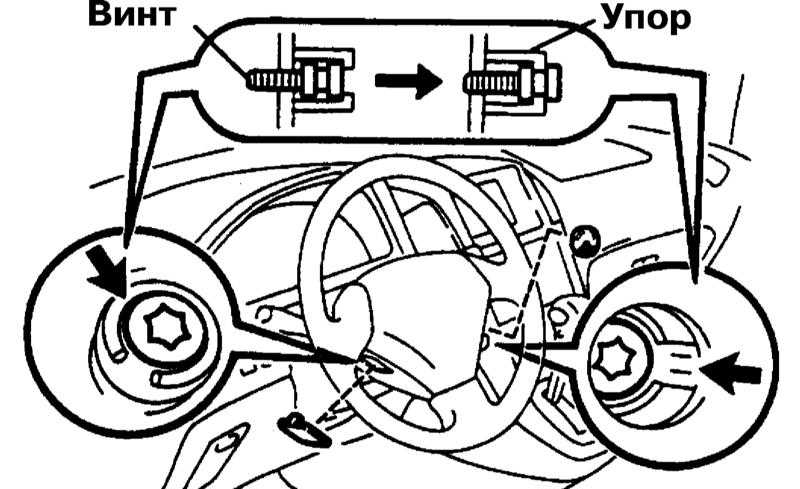

  1. Снимите нижние заглушки №1 и №2 рулевого колеса и выверните болты с головками од прутковый ключ так, чтобы прорези в их головках вошли в упор.
11.3.2 Снятие, установка, разборка и сборка рулевой колонки Лексус RX300

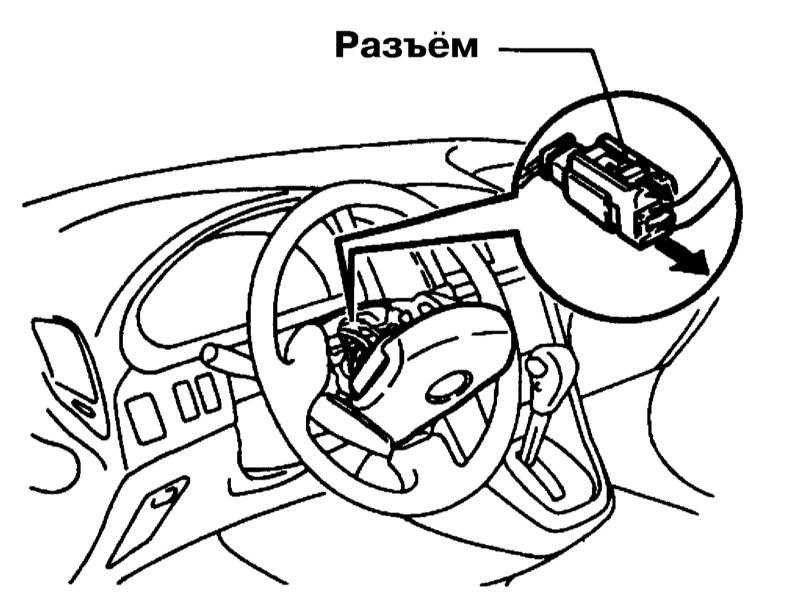

  1. Снимите с рулевого колеса накладку, разъединив разъём электропроводки подушки безопасности. Уложите накладку лицевой стороной вверх.

При разъёдинении разъёма при нахождении ключа зажигания в положении «ON» или «ACC» в блок управления записывается код неисправности.


Не разбирайте накладку рулевого колеса.

  1. Разъедините разъём и выверните гайку крепления рулевого колеса.
  2. Нанесите установочные метки на рулевое колесо и на рулевой вал, после чего снимите рулевое колесо.
  3. Выверите два болта, разъедините разъём, отсоедините трос привода замка капота и снимите нижнюю подрулевую панель отделки панели приборов.
  4. Выверните два болта и снимите нижнюю левую боковую вставку отделки панели приборов.
  5. Выверните три винта и снимите верхний и нижний кожухи рулевой колонки.
  6. Разъедините разъёмы подрулевых переключателей, разъём подушки безопасности, выверните винты и снимите сборку подрулевых переключателей со спирально пружиной.
  7. Снимите спиральную пружину.

Не разбирайте спиральную пружину и не допускайте попадания на неё масла.

  1. Ослабьте хомут сборки промежуточного вала.
11.3.2 Снятие, установка, разборка и сборка рулевой колонки Лексус RX300

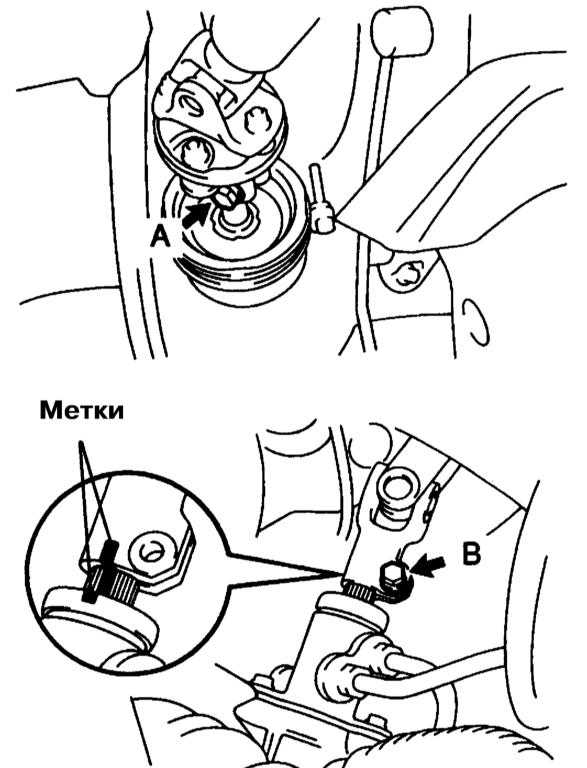

  1. Нанесите установочные метки на промежуточный вал и вал рулевого механизма, отдайте болт «A», выверните болт «B» и отсоедините сборку промежуточного вала.
  1. Снимите нижнюю подрулевую пластину отделки приборов, разъедините разъём, выверните установочных гайки рулевой колонки и снимите её.
  2. Выверните болт «A» и снимите сборку промежуточного вала со сборкой №2 уплотнения отверстия для рулевой колонки.
  3. Снимите сборку №2 уплотнения отверстия для рулевой колонки со сборки промежуточного вала.
  4. Снимите хомут.
11.3.2 Снятие, установка, разборка и сборка рулевой колонки Лексус RX300

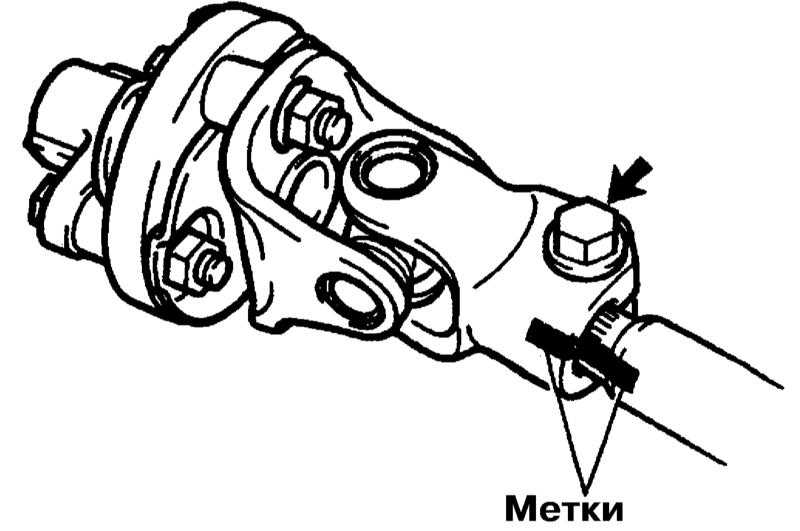

  1. Нанесите метки на шарнир и вал рулевой колонки.
  1. Выверните болт и снимите сборку рулевого шарнира.
  2. Установка производится в обратном порядке. Совмещайте нанесённые при снятии установочные метки, затягивайте крепёж с требуемыми усилиями.

Разборка и сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните винт и снимите катушку иммобилизатора и сборку подсветки замка зажигания.
  2. Снимите верхний кронштейн и верхний держатель рулевой колонки, высверлив 2 болта.
  3. Выверните два болта и снимите кронштейн переключателя указателей поворотов.
  4. Снимите возвратную пружину рычага регулировки наклона рулевой колонки.
  5. Выверните болт, снимите шайбу и снимите опору трубы рулевой колонки с нижним креплением трубы рулевой колонки.
  6. Отсоедините нижнее крепление трубы от опоры.
  7. Снимите защёлки демпферов, демпферные пластины и их направляющие.
  8. Сборка производится в обратном порядке.
