Лексус 300. Снятие и установка бамперов



Лексус 300. Снятие и установка бамперов

Снятие и установка бамперов

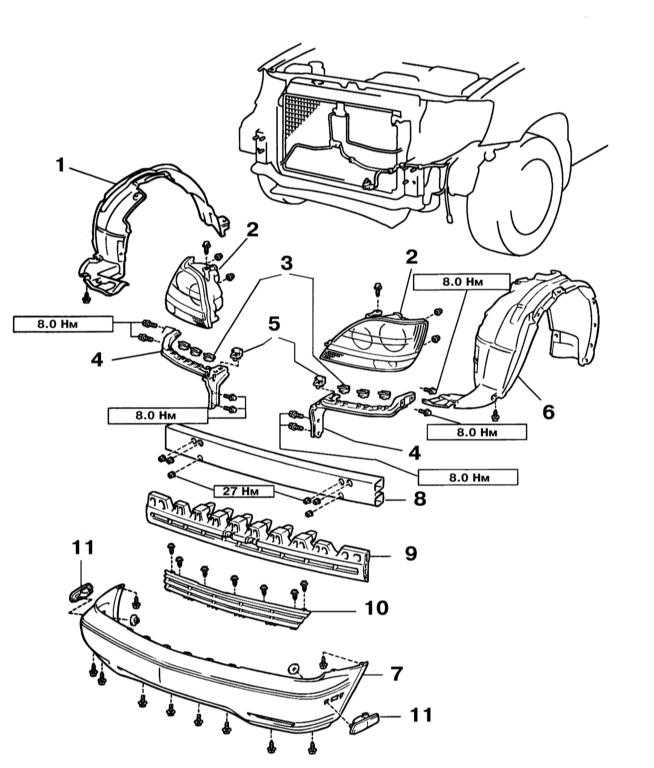

Компоненты установки переднего бампера

12.1.2 Снятие и установка бамперов Лексус RX300

1 — Локер правой передней колёсной арки
2 — Фара
3 — Боковые опоры переднего бампера
4 — Боковые усилители
5 — Кронштейн крепления фар

6 — Локер левой передней колёсной арки
7 — Панель переднего бампера
8 — Усилительная балка переднего бампера
9 — Демпфер переднего бампера
10 — Нижняя решётка
11 — Боковой габаритный огонь

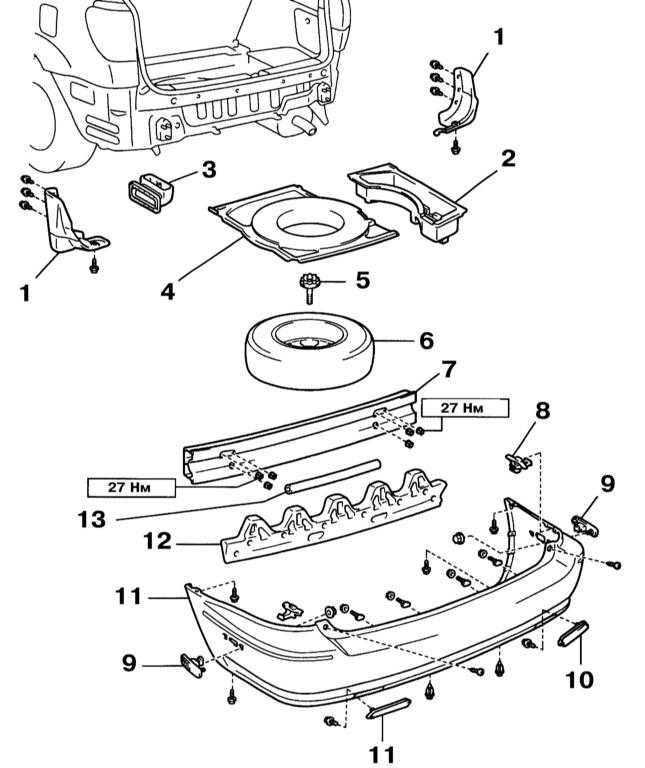

Компоненты установки заднего бампера

12.1.2 Снятие и установка бамперов Лексус RX300

1 — Задняя грязезащитная панель
2 — Лоток багажного отделения
3 — Задний воздуховод
4 — Крышка запасного колеса
5 — Болт фиксации запасного колеса
6 — Запасное колесо

7 — Усиление заднего бампера
8 — Боковой кронштейн
9 — Боковой габаритный огонь
10 — Отражатель
11 — Панель заднего бампера
12 — Демпфер заднего бампера
13 — Штанга заднего бампера
