Ленд Ровер Дискавери 3. Чехол внутреннего шарнира равных угловых скоростей (ШРУС)




Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

3. Снимите полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

4. Зажмите полуось в тисках.

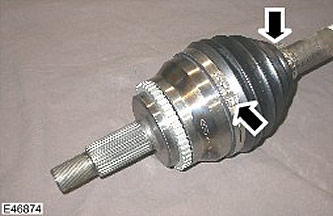

5. Снимите хомуты крепления чехла шарнира равных угловых скоростей и отбракуйте их.






6. Сдвиньте защитный чехол ШРУСа вдоль полуоси для получения доступа к шарниру.

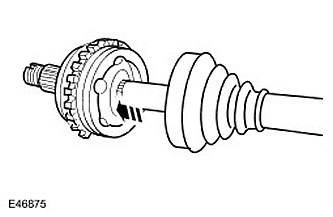

7. Уперев выколотку во внутреннюю часть ШРУСа, снимите ШРУС с полуоси. Снимите пружинное кольцо и отбракуйте его.






8. Снимите чехол внутреннего ШРУСа.



Установка


1. Очистите детали.

2. Установите чехол внутреннего ШРУСа.

3. Установите внутренний шарнир.

  • Установите новое стопорное кольцо.
  • Установите ШРУС на полуось, установите стопорное кольцо в соответствующую проточку, наденьте ШРУС на полуось полностью.
  • Потяните за ШРУС, дабы убедиться, что стопорное кольцо полностью село на место.

4. Набей те в шарнир прилагаемую смазку.

5. Наденьте на ШРУС защитный чехол. Закрепите новыми хомутами.

6. Установите полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

7. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).











Ленд Ровер Дискавери 3. Чехол наружного шарнира равных угловых скоростей (ШРУС)




Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

3. Снимите полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

4. Зажмите полуось в тисках.

5. Снимите хомуты крепления чехла ШРУСа.






6. Сдвиньте защитный чехол ШРУСа вдоль полуоси для получения доступа к шарниру.

7. Уперев выколотку во внутреннюю часть ШРУСа, снимите ШРУС с полуоси. Снимите пружинное кольцо и отбракуйте его.






8. Снимите чехол наружного шарнира равных угловых скоростей.



Установка


1. Очистите детали.

2. Установите защитный чехол ШРУСа.

3. Установите наружный ШРУС.

  • Установите стопорное кольцо.
  • Установите ШРУС на полуось, установите стопорное кольцо в соответствующую проточку, наденьте ШРУС на полуось полностью.
  • Потяните за ШРУС, дабы убедиться, что стопорное кольцо полностью село на место.

4. Набейте в шарнир прилагаемую смазку.

5. Наденьте на ШРУС защитный чехол. Закрепите новыми хомутами.

6. Установите полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

7. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).
