Снятие
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Снимите колесо.

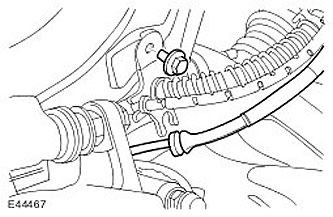

3. Отсоедините тормозной шланг от кулака колеса. Выверните болт.
4. ВНИМАНИЕ: Датчик индикатора износа тормозных колодок очень легко повредить. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.
Только левая сторона: отсоедините датчик индикатора износа тормозных колодок.

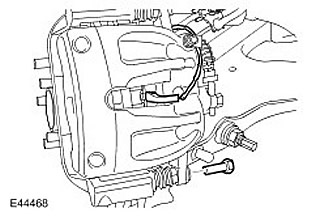

5. Выверните нижний болт тормозного суппорта.

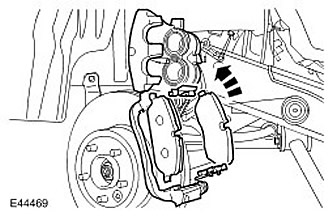

6. Снимите тормозные колодки.
- Поверните тормозной суппорт вверх.
- Выньте два зажима.

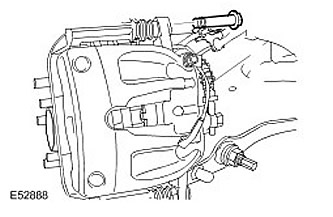

7. Выверните верхний болт тормозного суппорта.
8. ВНИМАНИЕ: Не допускайте того, чтобы тормозной суппорт висел на тормозном шланге.
Отведите корпус тормозного суппорта в сторону и привяжите его.

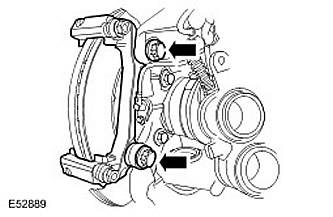

9. Снимите опорный кронштейн тормозного суппорта. Выверните два болта.

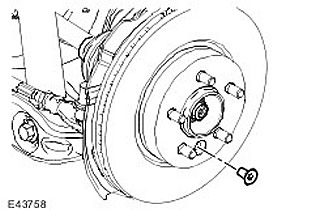

10. Снимите тормозной диск. Выверните винт с головкой Torx.
Установка
1. Убедитесь, что контактные поверхности тормозного диска и ступицы колеса чисты.
2. Установите тормозной диск. Затяните винт с головкой Torx (момент затяжки 35 Нм).
3. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите корпус тормозного суппорта и опорную пластину специально жидкостью для очистки тормозных механизмов.
4. Установите анкерную пластину. Затяните болты (момент затяжки 275 Нм).
5. Установите корпус тормозного суппорта и вставьте верхний болт. Затяните болт (момент затяжки 32 Нм).
6. Установите тормозные колодки. Установите два зажима.
7. Поверните тормозной суппорт вниз. Затяните болт (момент затяжки 35 Нм).
8. Подсоедините датчик индикатора износа тормозных колодок.
9. Установите на кулак кронштейн тормозного шланга. Затяните болт (момент затяжки 22 Нм).
10. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).
11. Выжмите педаль тормоза, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
