Ленд Ровер Фрилендер 2. Система ремней безопасности



Спецификации моментов затяжки

Описание Nm lb-ft
Болты с головкой Torx регулируемой плечевой точки крепления ремня безопасности 25 18
Болт с головкой Torx крепления пряжки ремня безопасности переднего сиденья к сиденью 4030
Болт с головкой Torx нижнего крепления ремня безопасности переднего сиденья* 40 30
Болт с головкой Torx устройства втягивания ремня безопасности переднего сиденья* 40 30
Болт с головкой Torx верхнего крепления ремня безопасности переднего сиденья* 40 30
Болт с головкой Torx пряжки центрального ремня безопасности заднего сиденья 55 41
Нижний элемент крепления центрального ремня безопасности заднего сиденья 55 41
Болт с головкой Torx устройства втягивания центрального ремня безопасности заднего сиденья 35 26
Нижний элемент крепления ремня безопасности заднего сиденья 40 30
Болт с головкой Torx верхнего элемента крепления ремня безопасности заднего сиденья 40 30
Устройство втягивания ремня безопасности заднего сиденья 40 30
Направляющая ленты ремня 8 6

* Необходимо установить новые гайки/болты















Описание и принцип действия

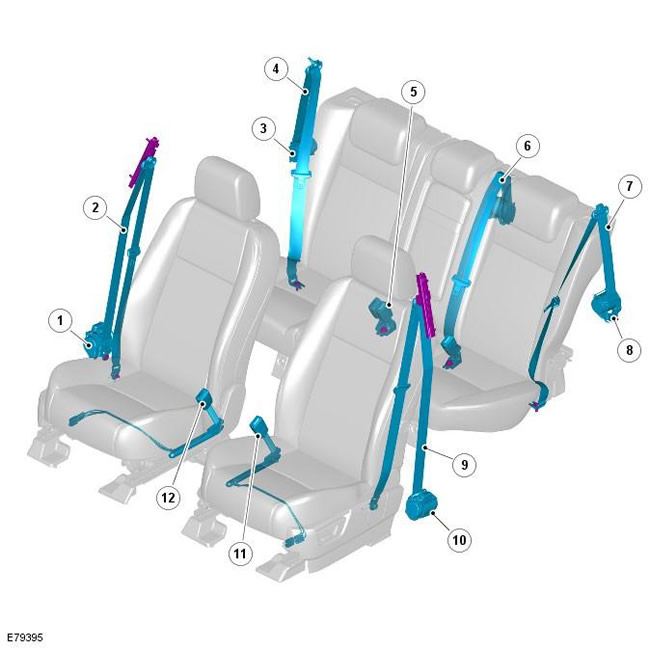

Поз. № запасной части Наименование
1 - Механизм втягивания переднего правого ремня безопасности
2 - Передний правый ремень безопасности
3 - Механизм втягивания заднего правого ремня безопасности
4 - Задний правый ремень безопасности
5 - Замки задних ремней безопасности
6 - Центральный ремень безопасности и механизм втягивания
7 - Задний левый ремень безопасности
8 - Механизм втягивания заднего левого ремня безопасности
9 - Передний левый ремень безопасности
10 - Механизм втягивания переднего левого ремня безопасности
11 - Передний левый замок ремня безопасности
12 - Передний левый замок ремня безопасности

Все посадочные места оснащены 3-точечными ремнями безопасности. Каждый ремень безопасности оснащен механизмом втягивания для экстренной блокировки.

Механизм втягивания для экстренной блокировки оснащен системой блокировки подъемного вала с датчиком ленты ремня и чувствительными исполнительными механизмами. Датчик ленты ремня активирует механизм блокировки, если на ленту ремня воздействует резкий рывок. Датчик автомобиля активирует систему блокировки, если происходит резкое замедление автомобиля или наклон под резким углом.

Во всех механизмах втягивания для экстренной блокировки на сиденьях 1-го ряда (водителя и пассажира) предусмотрено устройство ослабления натяжения ремня с электроприводом, которое служит для обеспечения комфорта. Это устройство приводится в действие после активизации режима зажигания 6 и пристегивания ремня безопасности.

Все механизмы втягивания для экстренной блокировки на пассажирских сиденьях 2-го ряда и на переднем пассажирском сиденье в автомобилях NAS дополнены механизмам и втягивания с автоматической блокировкой.

Механизм втягивания с автоматической блокировкой допускает вытягивание ленты ремня со срабатыванием храпового механизма. Это устройство обеспечивает прочную фиксацию ленты ремня, что облегчает установку детского сиденья. Когда лента ремня натянута в режиме втягивания с автоматической блокировкой, ремень безопасности заблокирован.

Контрольная лампа ремней безопасности на щитке приборов напоминает водителю и переднему пассажиру о необходимости пристегнуть ремни безопасности. В автомобилях с северо-американской спецификацией (NAS), когда зажигание установлено во вспомогательный режим/режим питания аксессуаров, контрольная лампа загорается, если не пристегнут ремень безопасности занятого переднего сиденья. Контрольная лампа продолжает гореть, пока не будут пристегнуты ремни безопасности всех занятых передних сидений, или до момента выключения зажигания. На всех рынках кроме NAS функция напоминания системы ремней безопасности выдает более наглядное напоминание.
