Снятие
ПРИМЕЧАНИЕ: Новая облицовка бампера поставляется без четырех отверстий для датчиков системы помощи при парковке.
1. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры.
2. Снимите оба задних колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
3. Снимите задние фонари в сборе. Обратитесь к процедуре: Задний фонарь в сборе (417-01 Наружное освещение, Снятие и установка).

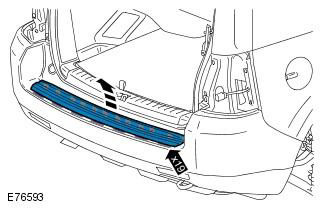

4.
5.
6.

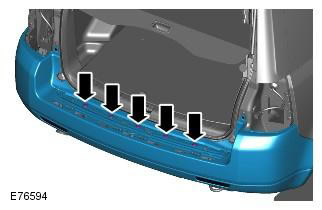

7.
8.

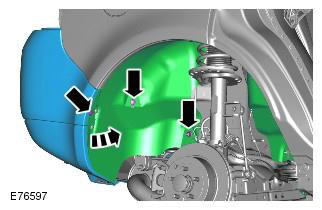

- Высвободите задний нижний край брызговика заднего крыла.
- Повторите описанную выше процедуру с другой стороны автомобиля.
9.

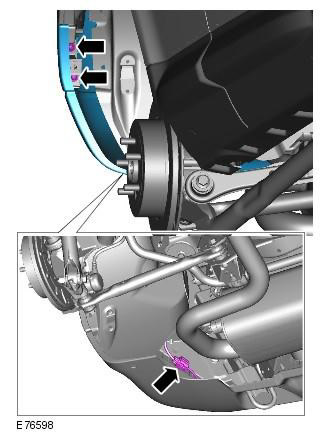

- Рассоедините электрический разъем жгута электропроводки датчика системы помощи при парковке (при наличии).
- Повторите описанную выше процедуру с другой стороны автомобиля.

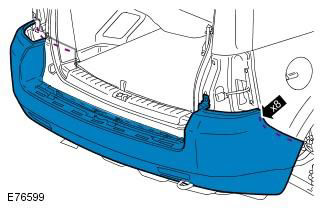

10.
11. Снимите жгут электропроводки датчика системы помощи при парковке (при наличии).
ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.

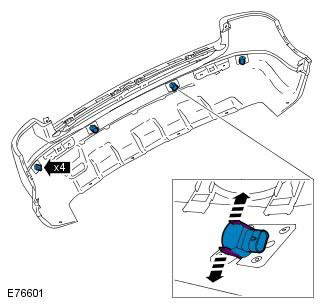

12. Снимите четыре датчика системы помощи при парковке (при наличии).

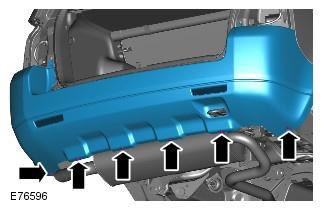

13.
Установка

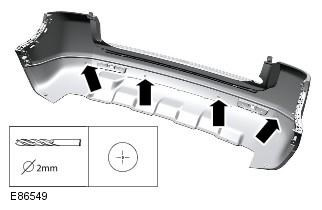

1.
2.

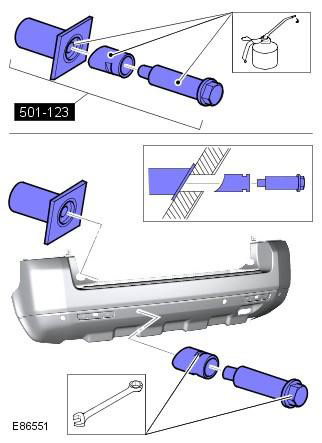

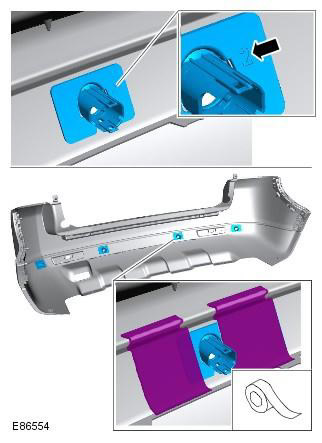

3. ПРЕДОСТЕРЕЖЕНИЕ: Совместите режущую кромку специального инструмента с контуром облицовки бампера. Проследите за тем, чтобы она не вращалась при вырезании отверстия.
4.
5. За сведениями по клею обратитесь к разделу со спецификациями. Обратитесь к процедуре: Спецификации (501-19 Бамперы, Спецификации).

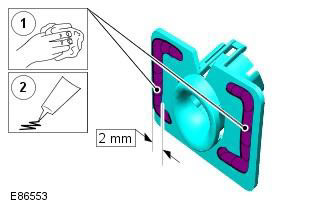

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание выталкивания излишков клея через отверстие, вырезанное в бампере, при установке панелей отделки наносите клей, как показано.
6. ПРЕДОСТЕРЕЖЕНИЕ: Перед началом установки бампера дайте клею 2 часа на отверждение.
7. Установите отражатели.
8. Установите датчики системы помощи при парковке.
9. Установите жгут электропроводки датчиков системы помощи при парковке.
10. Установите облицовку заднего бампера.
11. Закрепите брызговик крыла.
12. Установите панель отделки облицовки бампера.
13. Установите задние фонари в сборе. Обратитесь к процедуре: Задний фонарь в сборе (417-01 Наружное освещение, Снятие и установка).
14. Установите колеса.Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
