Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите ремень привода вспомогательных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
3. Снимите правое переднее колесо.
ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
4. Снимите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки:.
5. Снимите гидравлическую опору.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.

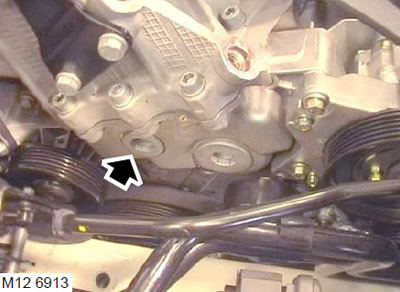

6. Выверните из передней крышки заглушку натяжителя цепи.

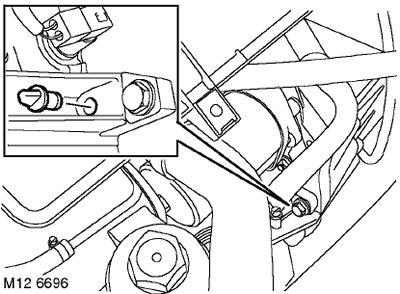

7. Выверните заглушку отверстия фиксатора ВМТ коленчатого вала.
8. При помощи торцевой головки и воротка вращайте коленчатый вал до прихода поршня 1-го цилиндра в положение ВМТ.

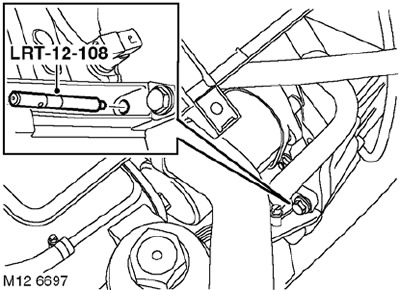

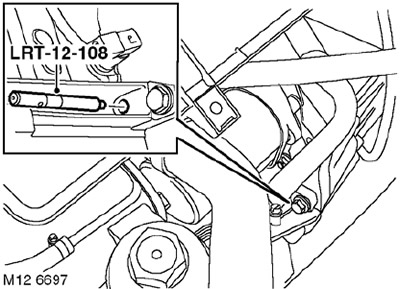

9. Чтобы зафиксировать коленчатый вал в положении ВМТ первого цилиндра, установите приспособление LRT-12-108.
ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

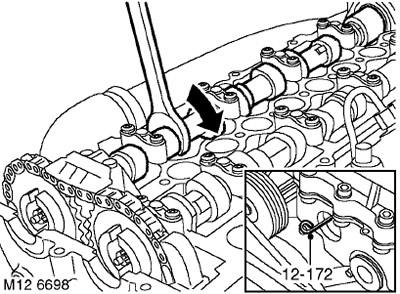

10. Вращая выпускной распредвал гаечным ключом за шестигранник, полностью сожмите натяжитель цепи.
11. Зафиксируйте взведённый натяжитель приспособлением LRT-12-172.

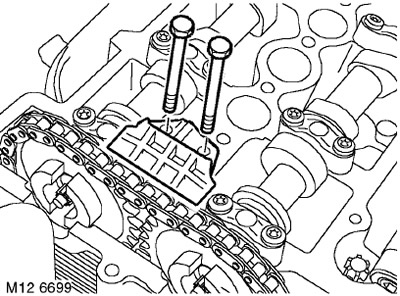

12. Выверните два болта и снимите маслоподводящую направляющую планку. Утилизируйте прокладку.

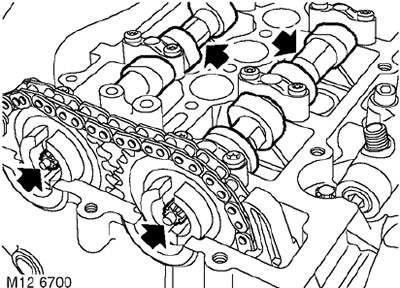

13. Придерживая распредвалы за шестигранники, отверните болты крепления обеих звёздочек.
14. Чтобы не повредить клапаны при вращении распредвалов, снимите приспособление LRT-12-108 и поверните коленчатый вал примерно на 45° в направлении обратном нормальному вращению.
15. Выверните и утилизируйте болты крепления звёздочек, снимите звёздочки с распредвалов.

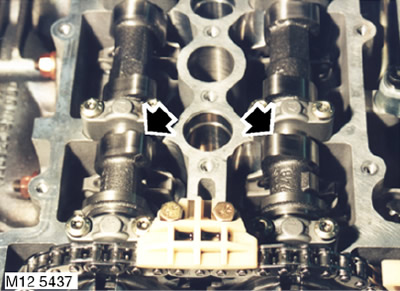

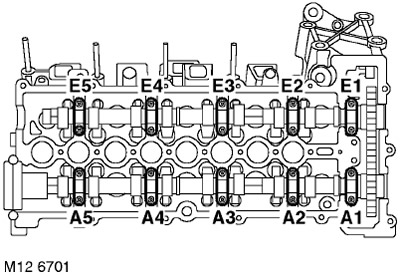

16. Обратите внимание на то, как помечены крышки подшипников распредвалов. Впускной распредвал помечен буквой "Е", а крышки маркируются от "Е1" до "Е5", начиная от звёздочки, если смотреть на двигатель со стороны выпуска. Выпускной распредвал помечен буквой "А" а крышки маркируются от "А1" до "А5", начиная от звёздочки, если смотреть на двигатель со стороны выпуска.
17. Последовательно и равномерно ослабьте и отверните 10 болтов крепления крышек подшипников распредвала.

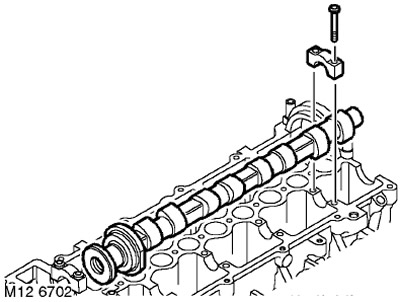

18. Снимите крышки распредвала.
19. Снимите распредвал.
20. Выпускной распредвал: Выведите распредвал из зацепления с приводом вакуумного насоса.
Установка
1. Протрите распредвал, постели шеек и крышки подшипников.
2. Смажьте распредвал, его постели и крышки.
3. Уложите распредвал в головку цилиндров в положении примерно соответствующем ВМТ начала рабочего хода первого цилиндра.
4. Выпускной распредвал: Вставьте распредвал в зацепление с приводом вакуумного насоса.
5. Установите крышки подшипников на свои места, вверните болты крепления и затяните их, равномерно и последовательно, моментом 10 Нм.
6. Установите звёздочки на распредвалы и притяните их новыми болтами настолько, чтобы звёздочки могли свободно вращаться без торцевого биения.
7. Протрите маслоподводящую направляющую планку и ответную привалочную поверхность.
8. Установите на маслоподводящую направляющую планку новую прокладку.
9. Установите планку на место и притяните её болтами. Момент затяжки 10 Нм.
10. Вращая (ключом, за головку болта крепления шкива) коленчатый вал в направлении нормального вращения, зафиксируйте вал в положении ВМТ начала рабочего хода LRT-12-108.
ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.
11. Удерживая выпускной распредвал ключом за шестигранник, затяните болт крепления звёздочки и поверните выпускной распредвал в направлении нормального вращения, чтобы полностью сжать натяжитель цепи.
12. Выньте из натяжителя приспособление LRT-12-172.
13. Ослабьте болт крепления звёздочки выпускного распредвала настолько, чтобы она могла свободно вращаться без торцевого биения.
14. Протрите заглушку окна натяжителя и гнездо заглушки.
15. Установите заглушку на место и затяните её. Момент затяжки 30 Нм.
16. Установите на головку цилиндров приспособление LRT-12-174 .

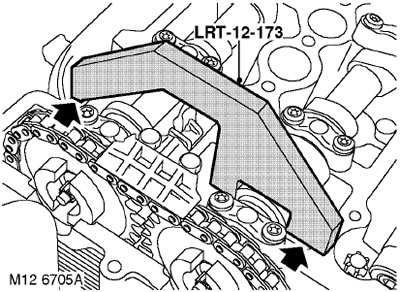

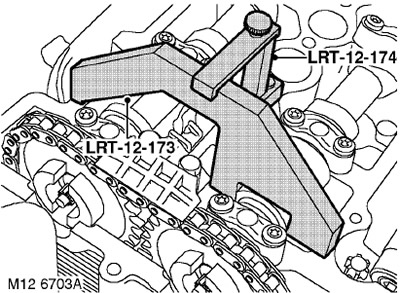

17. С помощью приспособления LRT-12-173 установите впускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.
18. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Нм и доверните его ещё на 35 °.
19. Ослабьте болт крепления приспособления LRT-12-174 и снимите приспособление LRT-12-173 со впускного распредвала.

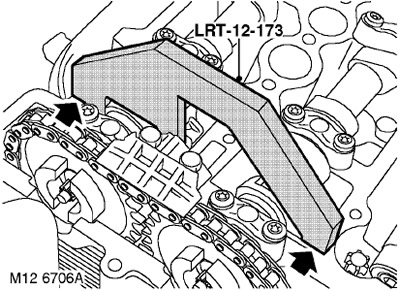

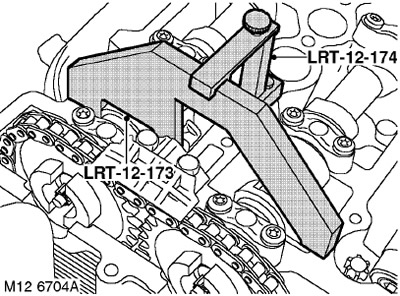

20. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.
21. Удерживая выпускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки выпускного распредвала моментом 20 Нм и доверните его ещё на 35°.
22. Снимите приспособления LRT-12-174 и LRT-12-173.
23. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.
24. При помощи торцевой головки и воротка поверните коленчатый вал на два оборота, до прихода поршня 1-го цилиндра в положение ВМТ начала рабочего хода.
25. Чтобы зафиксировать коленчатый вал в положении ВМТ первого цилиндра, установите приспособление LRT-12-108. ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.
26. Установите приспособление LRT-12-173 на впускной распредвал.
27. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.
28. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.
29. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.
30. При необходимости, регулировку фаз газораспределения следует повторить.
31. Снимите приспособления LRT-12-173 и LRT-12-108.
32. Заверните заглушку отверстия фиксатора ВМТ коленчатого вала.
33. Установите гидравлическую опору.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.
34. Установите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.
35. Установите ремень привода вспомогательных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.
36. Установите колесо.
37. Присоедините "отрицательную" клемму аккумуляторной батареи.
