Дизельный двигатель Td4





Ленд Ровер Фрилендер 1. Проверка выступания поршней при снятой головке цилиндров двигателя Td4




Проверка


1. Верхняя плоскость блока цилиндров и днища поршней должны быть чистыми.

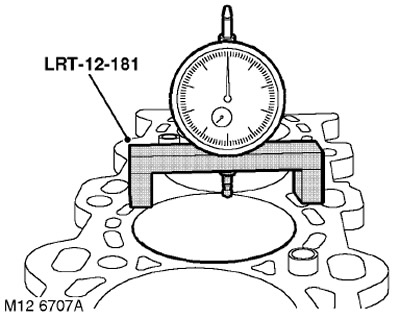

2. Закрепите стрелочный индикатор в стойке LRT-12-181 и установите его на блок цилиндров.

3. Выставите "ноль" индикатора.

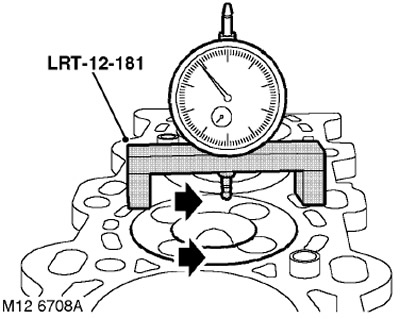

4. Поместите индикатор на днище поршня и измерьте выступание поршня в двух точках, как показано на рисунке. Положение ВМТ определяется по наибольшему отклонению стрелки индикатора при покачивании коленчатого вала в обе стороны. Запишите измеренное значение выступания поршня и повторите процедуру для всех поршней.






5. По наибольшему значению выступания поршня определяется необходимая толщина прокладки головки блока цилиндров.

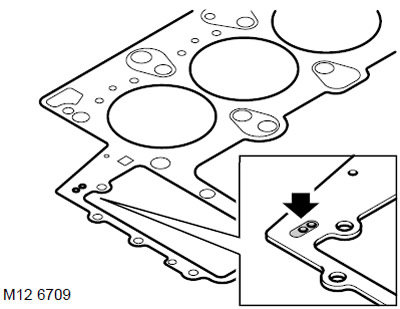

6. При выступании поршня до 0,91 мм устанавливается прокладка с одной просечкой.

7. При выступании поршня от 0,91 мм до 1,03 мм устанавливается прокладка с двумя просечками.

8. При выступании поршня свыше 1,03 мм устанавливается прокладка с тремя просечками.
