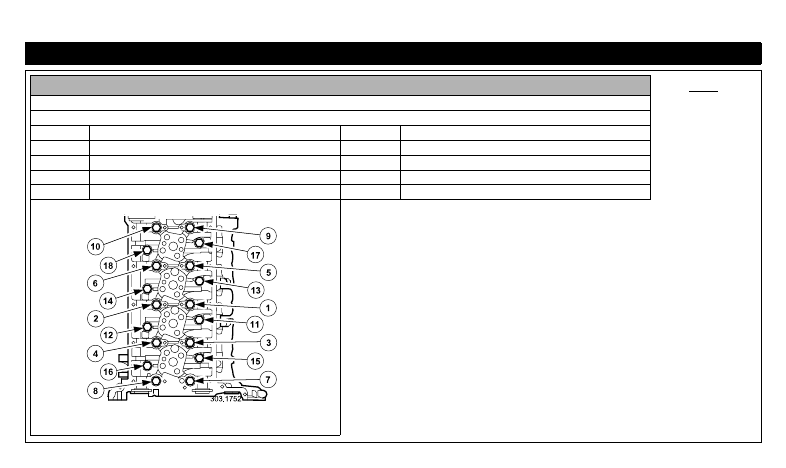

Tightening Torques and Sequence – Cylinder Heads

111

Notes

2.0 Liter Diesel Engine
Tightening Torques in Nm and Degrees of Rotation
Use new bolts.

Step

Apply each step in sequence shown.

Step

1

Bolts 1 through 10 to 10 Nm

5

Bolts 1 through 10 to 40 Nm

2

Bolts 11 through 18 to 5 Nm

6

Bolts 11 through 18 to 20 Nm

3

Bolts 1 through 10 to 20 Nm

7

Bolts 1 through 10 to 180 degrees

4

Bolts 11 through 18 to 10 Nm

8

Bolts 11 through 18 to 180 degrees

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

front of engine

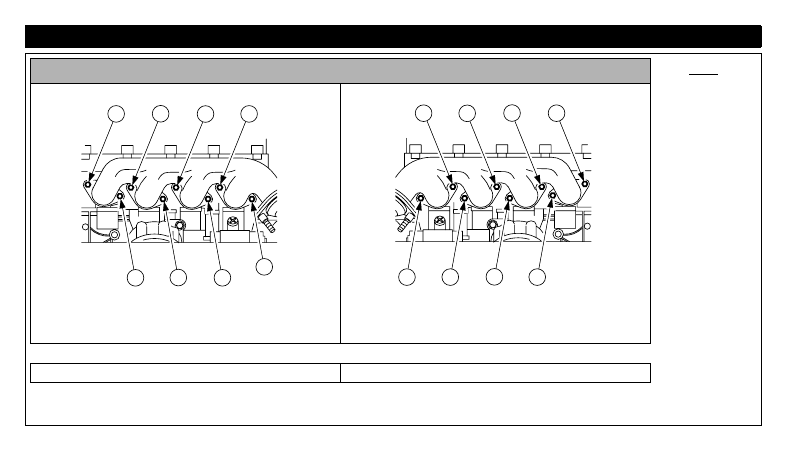

Tightening Torques and Sequence – Intake and Exhaust Manifolds

112

Notes

V8 Engine

LH Exhaust Manifold

RH Exhaust Manifold

•

Slightly tighten bolts 5 and 6 to align manifold

•

Tighten bolts in sequence shown to 20 Nm

•

Tighten nuts in sequence shown to 25 Nm

•

Slightly tighten bolts 5 and 6 to align manifold

•

Tighten bolts in sequence shown to 20 Nm

•

Tighten nuts in sequence shown to 25 Nm

Intake Manifold

21 Nm

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

J.303.1552

5

7

3

1

8

6

4

2

J.303.1551

5

7

3

1

8

6

4

2

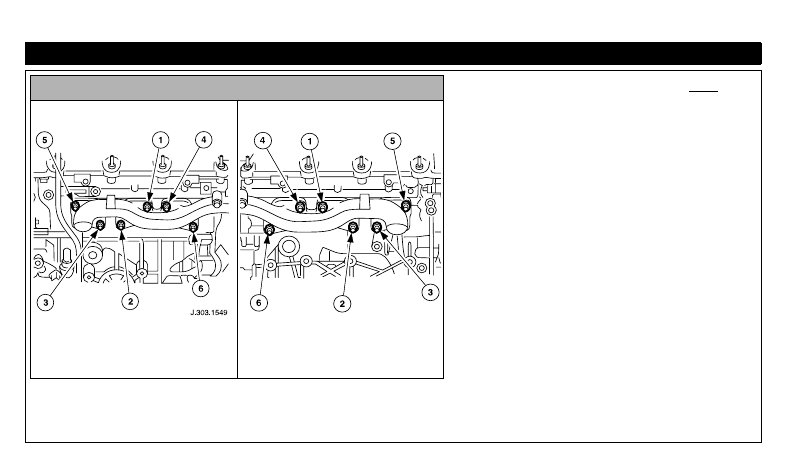

Tightening Torques and Sequence – Intake and Exhaust Manifolds

113

Notes

V6 (S-TYPE and XJ) Engine

LH Exhaust Manifold

RH Exhaust Manifold

1. Tighten studs to 10 Nm

2. Tighten nuts in sequence shown

to 20 Nm

1. Tighten studs to 10 Nm

2. Tighten nuts in sequence shown

to 20 Nm

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

J.303.1548

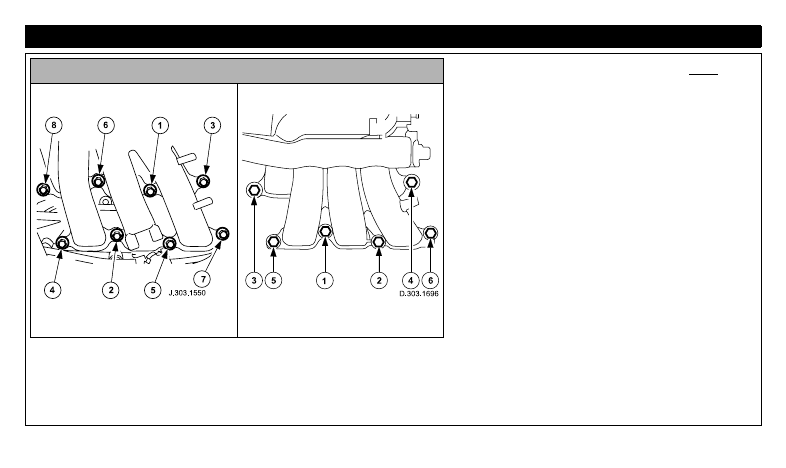

Tightening Torques and Sequence – Intake and Exhaust Manifolds

114

Notes

V6 (S-TYPE and XJ) Engine

Intake Manifold up to 2002.5 MY

Intake Manifold 2002.5 MY onwards

1. Tighten in sequence shown to 10 Nm

1. Tighten in sequence shown to 10 Nm

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356
