Jaguar Vehicle Specifications (2003 year). Service manual - part 27

Tightening Torques – V6 Engine Components

103

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Cylinder Head Cover

10 Nm

Cylinder Head Temperature Sensor

15 Nm

Exhaust Manifold

See: Tightening Torques and Sequence – Intake and

Exhaust Manifolds Section.

Generator

48 Nm (25 Nm X-TYPE lower bolt)

Ignition Coil

7 Nm

Intake Air Control Valve

10 Nm

Intake Manifold – Lower

10 Nm

Intake Manifold – Upper

See: Tightening Torques and Sequence – Intake and

Exhaust Manifolds Section.

Knock Sensor

25 Nm

Oil Cooler

58 Nm

Oil Filter

14 to 17 Nm

Oil Filter and Engine Mounting Assembly

Tighten in sequence below:

1. Tighten M22 bolt to 30 Nm.

2. Tighten M10 bolt to 26 Nm.

3. Tighten M8 bolt to 26 Nm.

4. Tighten M22 bolt to 155 Nm.

5. Tighten M10 bolt to 40 Nm and then rotate

90 degrees.

Oil Gauge Tube

10 Nm

Oil Pan Baffle

5 Nm and then rotate 45 degrees, not to exceed 17 Nm

Component

Torque

Tightening Torques – V6 Engine Components

104

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Oil Pan Drain Plug

23 Nm

Oil Pan to Cylinder Block

25 Nm

Oil Pick-up Pipe

bolt – 10 Nm

nut – 5 Nm + 45 degrees, not to exceed 17 Nm

Oil Pressure Switch

14 Nm

Oil Pump to Cylinder Block

10 Nm

Oil Separator to Cylinder Block (S-TYPE)

10 Nm

Oil Temperature Sensor

14 Nm

Power Steering Idler – Pulley Bracket

25 Nm

Power Steering Pump

25 Nm

Spark Plugs

15 Nm

Throttle Body

10 Nm

Component

Torque

Tightening Torques – V6 Engine Components

105

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

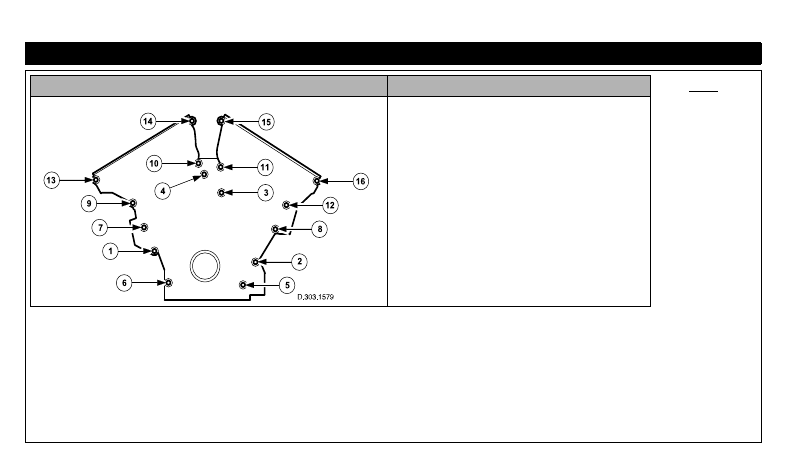

Timing Chain Cover

25 Nm – Tighten in sequence shown.

X-TYPE only

bolts 3, 4, 10, 11 30 Nm + 45 degrees

Component

Torque

Tightening Torques – 2.0 Liter Diesel Engine Components

106

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Component

Torque

Accessory Drive (rear) – Tensioner

23 Nm

Camshaft Position Sensor

9 Nm

Camshaft Pulley (rear)

64 Nm

Camshaft Sprocket

33 Nm

Coolant Pump

23 Nm

Crankshaft Position Sensor

7 Nm

Crankshaft Sprocket

36 Nm

Cylinder Head Bolts

See: Tightening Torques and Sequence – Cylinder

Heads Section.

Cylinder Head Cover

10 Nm

Cylinder Head Temperature Sensor

11 Nm

EGR Cooler to Manifold

37 Nm

Fuel High-Pressure Pump

22 Nm

Fuel High-Pressure Pump Sprocket

33 Nm

Fuel Injectors

47 Nm

Glow Plug

13 Nm

Knock Sensor

20 Nm

Oil Filter / Cooler to Engine Block

23 Nm

Oil Filter Cap

23 Nm

Oil Filter Drain Plug

10 Nm
