Jaguar Vehicle Specifications (2003 year). Service manual - part 26

Tightening Torques – V8 Engine Components

99

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

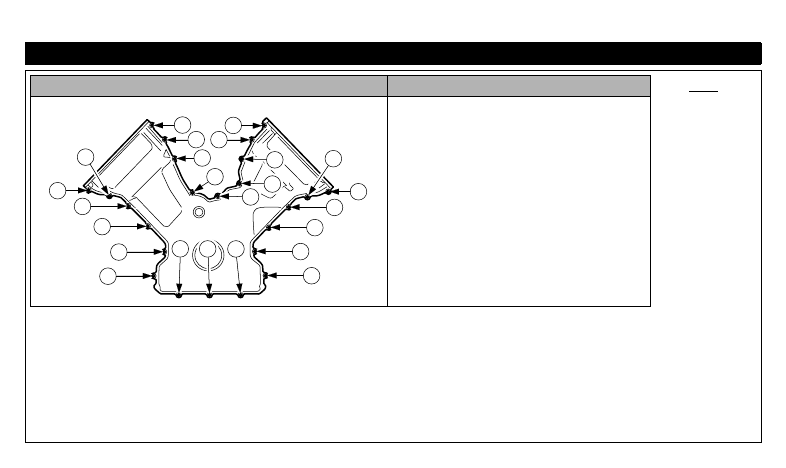

Timing Chain Cover

12 Nm – Tighten in sequence shown.

Component

Torque

J.303.1562

18

14

9

22

23

19

15

10

3

8

2

6

16

20

5

17

21

7

13

1

4

11

12

24

Tightening Torques – V6 Engine Components

100

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Component

Torque

Accessory Drive – Belt Tensioner

48 Nm

Accessory Drive – Idler Pulley

25 Nm (grooved) 48 Nm (smooth X-TYPE)

Air Conditioning Compressor

25 Nm

Air Conditioning Compressor Mounting-Bracket

25 Nm

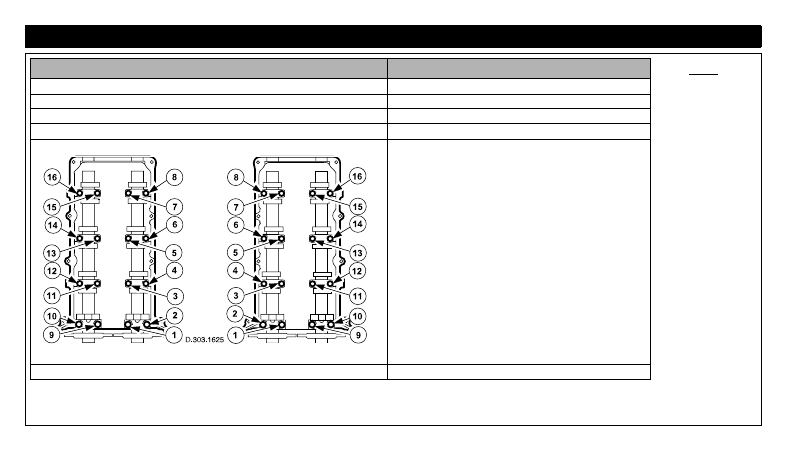

Camshaft Bearing Caps

Front of Engine

10 Nm – Tighten in sequence shown

Camshaft Sprocket – Exhaust

40 Nm + 90 degrees – not to exceed 215 Nm

Tightening Torques – V6 Engine Components

101

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Clutch Pressure Plate

24 Nm – work across pressure plate in a diagonal

pattern.

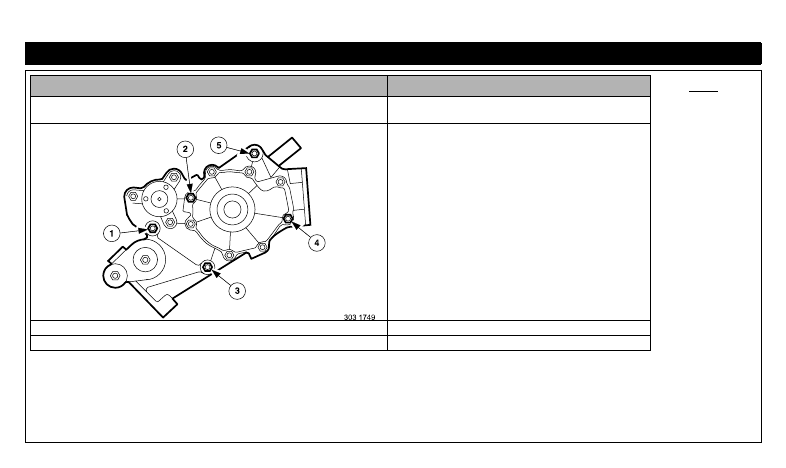

Coolant Pump (X-TYPE)

Tighten in sequence below:
•

Tighten bolt (4) to 5 Nm.

•

Tighten bolt (5) to 5 Nm.

•

Tighten bolts (1) (2) (3) to 5 Nm.

•

Tighten bolt (4) to 10 Nm.

•

Tighten bolt (5) to 10 Nm.

•

Tighten bolts (1) (2) (3) to 10 Nm.

Coolant Pump (S-TYPE and XJ)

25 Nm

Coolant Pump Pulley (X-TYPE)

10 Nm

Component

Torque

Tightening Torques – V6 Engine Components

102

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Crankshaft Damper Pulley

1. Pre-torque to 120 Nm.

2. Loosen Bolt 360 degrees.

3. Torque to 50 Nm.

4. Rotate Bolt Clockwise 90 degrees, to a maximum

of 200 Nm.

Crankshaft Position Sensor

10 Nm

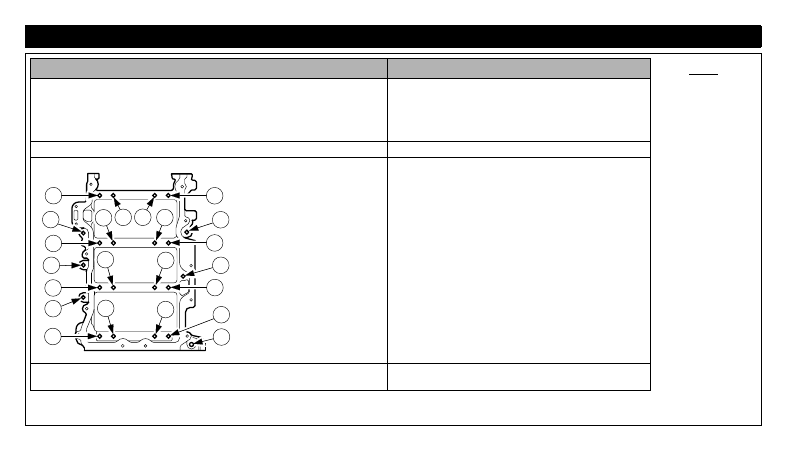

Cylinder Block Lower, to Cylinder Block Upper

Tighten in sequence below:

1. 1 through to 8 – tighten to 25 Nm.

2. 9 through to 16 – tighten to 40 Nm.

3. 1 through to 16 – rotate 90 degrees.

4. 17 through to 22 – tighten to 25 Nm.

Cylinder Head Bolts

See: Tightening Torques and Sequence – Cylinder

Heads Section.

Component

Torque

J.303.1559

21

7

15

3

11

1

9

17

19

13

14

10

6

5

2

4

8

16

12

20

18

22
