Notes

Prohibit applying engine oil or grease to
the wheel nuts or bolts. Be sure to use
correct wheel nuts. Fasten the nut or
bolt with lug through the wheel lug
spanner in the driver tool box. Drive
your vehicle to the after service center
specially designated by JAC as soon
as possible and fasten the wheel nuts
or bolts according to the specification.
Incorrect fastening may result in gradu鄄
al loosening of nuts or bolts.

Notes

Prohibit attempt of lifting vehicle with
jack in incorrect position. The jack shall
be fixed to the vehicle and ground.

-05

and rear notches which are the nearest
to the tyre you are to replace.

7. Rotate the jack handle clockwise to
raise the vehicle until the lifting head is
inserted into corresponding notch firmly
and the tyres are about 3cm above the
ground.
8. Rotate the wheel nuts counterclock鄄
wise to remove them completely.
9. Disassemble the tyre and wheel.
10. Fit the tyre to the hub.

11. Fit the wheel nuts or bolts back
through clockwise rotation and fasten
them slightly.
12. Rotate the jack handle counter鄄
clockwise and lower the vehicle to the
ground.
13. Tighten the wheel nuts or bolts to

MO TORS

Notes

Make sure to raise the wheel off the
ground, otherwise, don't disassemble
any nut or bolt.

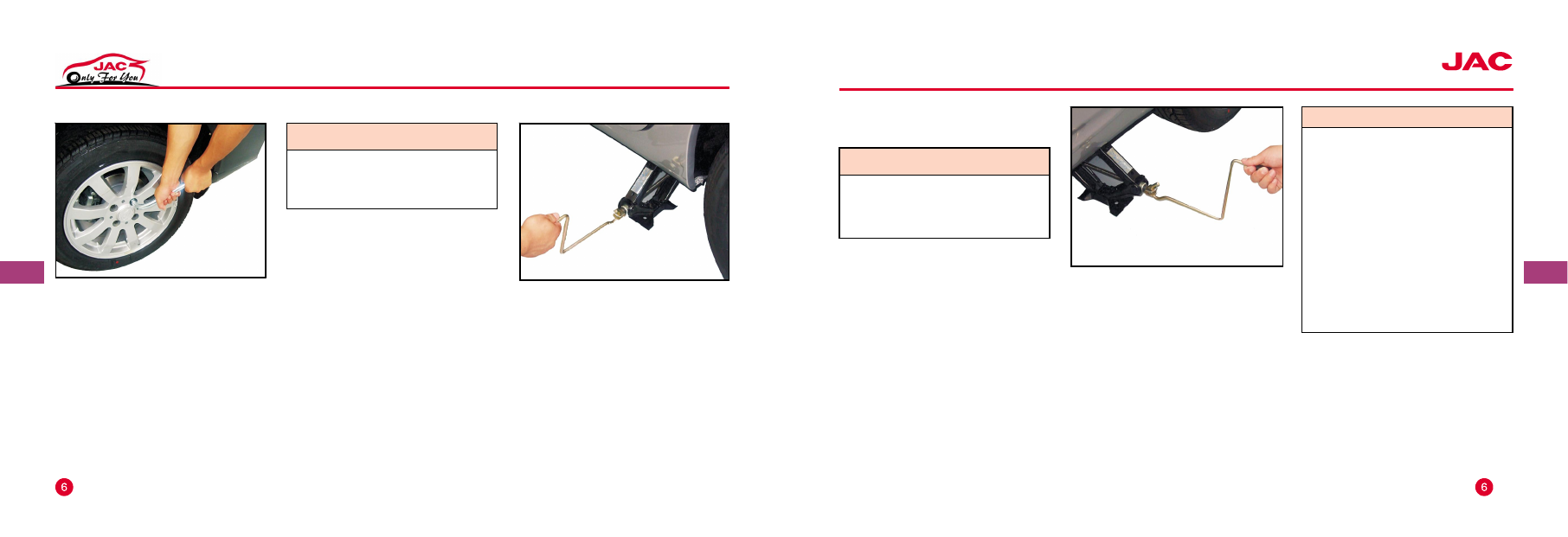

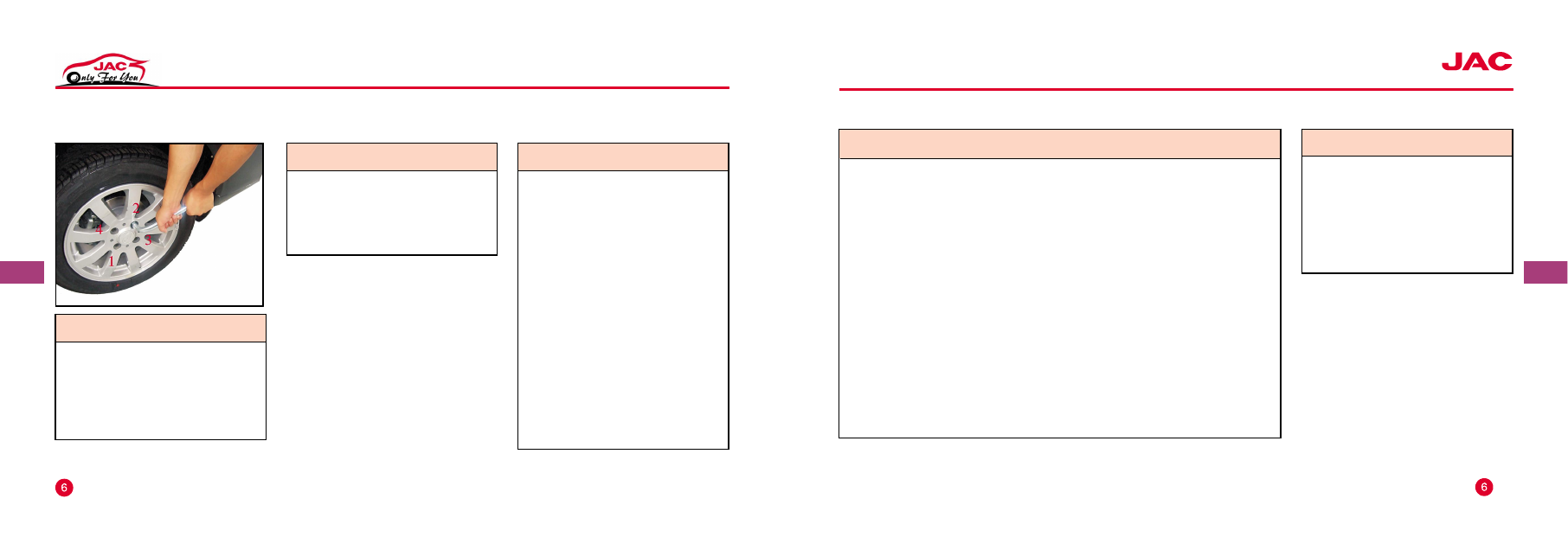

Replace flat tyre

1. Take the jack, replacing tool and
spare tyre out from the luggage com鄄
partment foam tool rack.
2. Loosen the wheel nuts or bolts with
wheel spanner and rotate them one turn.
3. Pry the wheel hub cap (if equipped)
out with accompanied wheel spanner or
flat head screwdriver.

3. Insert the jack handle and wheel
spanner in the jack.
4. Rotate the jack handle clockwise and
raise the lifting head slightly.
5. Determine the lifting position accord鄄
ing to the above figure. Both front door
and rear door have a notch in the lower
part.
6. Place the jack vertically to the front

-04

-07

Notes

(Continued)
淫 Never stay under the vehicle supported by jack.
淫 Prohibit starting the jacked vehicle.
淫 Before jacking the vehicle, require all passengers to get off the vehicle and keep
away from this vehicle and other vehicles.
淫 Use jack only when replacing the wheels.
淫 Prohibit supporting the vehicle with jack on the inclined or slipping plane.
淫 Keep the raising position nearest to the wheel to be replaced and block the
wheel in the diagonal position of the wheel to be replaced.
淫 Before jacking the vehicle, ensure the parking brake has been tensioned and
the transmission is engaged to 1st gear or reverse gear. Prohibit vehicle jacking
and wheel replacement where there is heavy traffic.
If vehicle jacking conditions are not sufficient or you are not sure about the safety,
please have the vehicle repaired by professional maintenance staff.

Start the engine with jumper cable

You can transfer the battery power of
another vehicle to the vehicle whose
battery has discharged to start the vehi鄄
cle.

Notes

If the vehicle cannot be started due to
battery electricity loss, don't try to start
the vehicle through pushing or towing.
Otherwise, the catalytic converter and
automatic transmission may be dam鄄
aged, even causing personal injury.

MO TORS

120N.m in X pattern: 1 寅2寅3寅4 (see
the below figure)

14. Install the wheel hub (if required).

15. Keep the jack, tool and flat tyre in
corresponding places.

Notes

Be sure to use appropriate nuts or bolts
and tighten them to effective torque.
Incorrect parts or unsuitable fastening
of wheel nuts or bolts may result in nuts
or bolts falling from the vehicle.

Notes

Please have the flat tyres repaired or re鄄
placed in the after service center spe鄄
cially designated by JAC as soon as
possible for backup.

-06

Notes

淫 Prohibit keeping the jack and tools
in passenger compartment. These ob鄄
jects may scatter in the vehicle and
cause personal injury in the event of
hard braking or collision.
淫 When the jack is being used, the
vehicle may be instable and move,
causing vehicle damage and personal
injury.
淫 Use the accompanied jack in cor鄄
rect position.
淫 When install the jack to raise the
vehicle, please keep the jack perpen鄄
dicular to the ground.

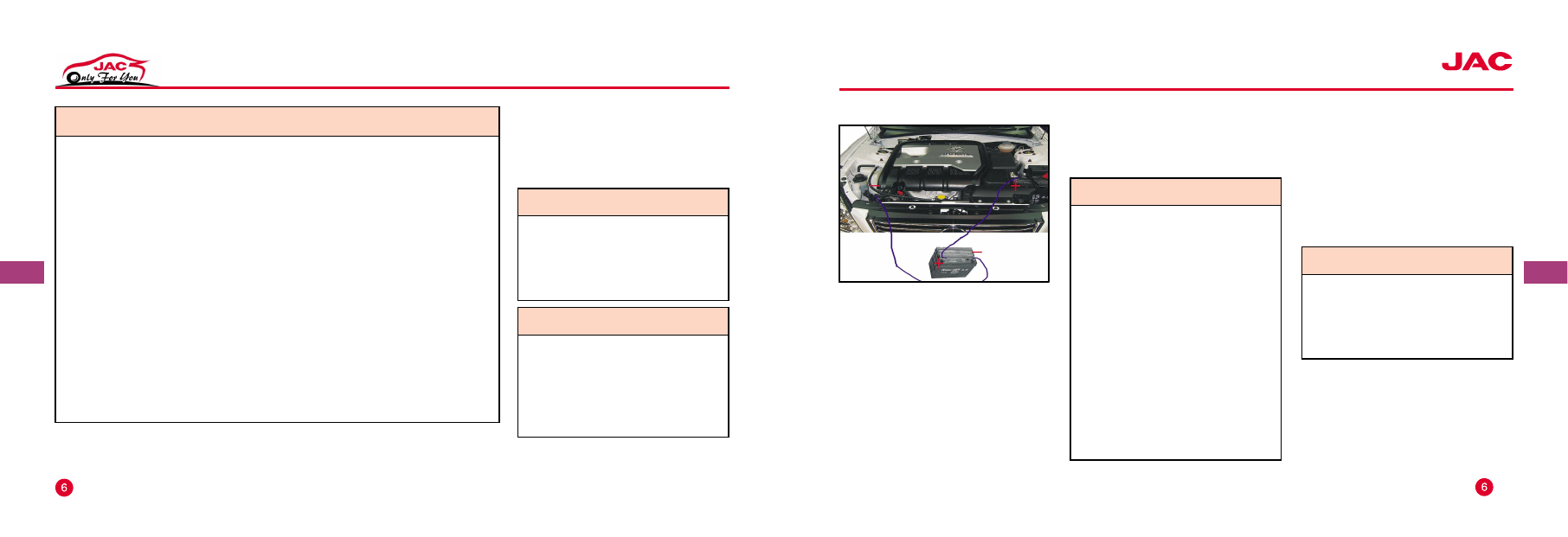

Connecting the jumper cable

Connect the jumper cable according to
the following sequences when starting
the vehicle:
1. Clip one end of the first jumper cable
to the positive terminal of charged bat鄄
tery (There is mark of 野+冶 on the battery
jar or terminal).
2. Clip the other end of this cable to the
positive terminal of the empty battery
(There is mark of 野+冶 on the terminal).

3. Clip one end of the second jumper
cable to the negative terminal of
charged battery (There is mark of 野-冶
on the battery jar or terminal).

4. Ensure the cable is finally connected
to the suitable earth position, for exam鄄
ple, connecting it to the steel bracket of
engine cylinder body with bolts.
5. The engine of vehicle supplying
power may operate during jumper start鄄
ing.

After the start of vehicle whose battery
has been discharged:
1. Disconnect the earth connector (1)
carefully. Disconnect it from the vehicle
whose battery has been discharged

-09

Notes

Before connecting the vehicle to be
charged in the end, don't connect the
battery negative (-) terminal.
Connect the clip which is connected in
the end to the steel bracket of engine
cylinder body through bolts. The final
connection point shall be as far from
the battery as possible. Connecting the
jumper cable to the negative terminal of
empty battery may generate electric
arc, cause battery explosion and result
in severe personal injury or vehicle
damage.

Notes

Start the engine of vehicle whose bat鄄
tery has been discharged at an interval
of about 1min and each starting shall
not exceed 15s.

MO TORS

Notes

Shut down the Hi -fi system before
starting the vehicle through jumper ca鄄
ble. Otherwise, the Hi -fi system may
be damaged.

-08

Preparation of jumper starting
1. Tension the parking brake.
2. Engage the neutral gear.
3. Shut down all electrical accessories.

Notes

Determine the proper position of jumper
cable and don't wind it to the rotating
member of engine compartment.
Otherwise, vehicle damage and person鄄
al injury may be caused.

Notes

The battery has the hazard of explosion. You may get burnt by battery acid while
electrical short circuit may cause personal injury or vehicle damage.
淫 Prohibit approaching the battery to naked flame or spark.
淫 Prohibit leaning your body above the battery when you start the vehicle through
jumper cable.
淫 Prohibit contact of cable terminals.
淫 Please wear the safety goggles when you operate near the battery.
淫 Prohibit battery acid contacting eye, skin, fabric or paint surface.
淫 Ensure the voltage of battery used for jumper starting is the same as that of the
original battery.
淫 Prohibit disconnecting the empty battery from the vehicle.
Violating the above notices or the following description during engine start through
jumper cable will result in battery explosion, battery acid burning or short circuit.
This will damage the electrical systems of the two vehicles and result in severe per鄄
sonal injury.

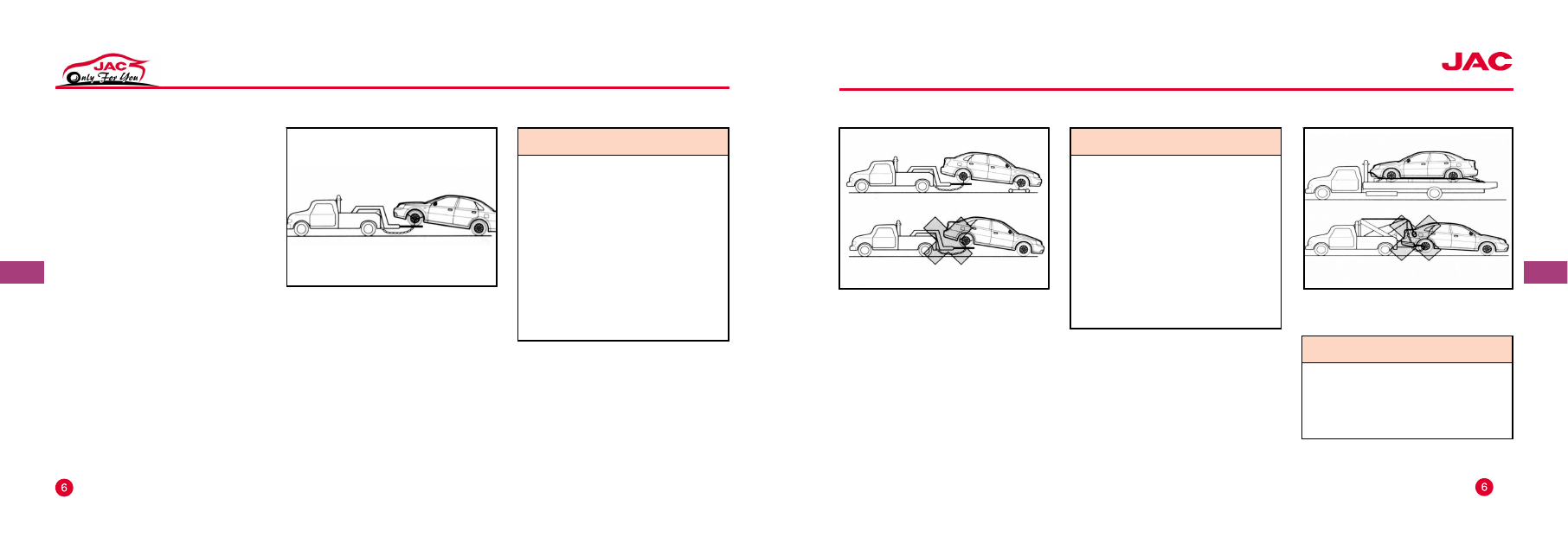

Towing your vehicle with wheel lift

1. Switch on the danger warning flash
lamp.
2. Turn the ignition key switch to ACC
(accessory) position.
3. Engage the neutral gear.
4. Release the parking brake.

5. The front wheels must be off the
ground during vehicle towing.

-11

Notes

If the vehicle shall be towed from the
tail, please use supporting wheels for
the towing mechanism under the front
wheels.
It's forbidden to have the front wheels
touch ground when towing the vehicle
from the tail. If the front wheels touch
ground during towing, the transmission
will be severely damaged.

Notes

Prohibit towing the vehicle through
pendant chain type equipment.
The vehicle must be towed through
slab or wheel lifting equipment.

MO TORS

first. Keep the vehicle whose battery
has been discharged running.
2. Disconnect the negative wire from the
vehicle supplying jumper starting power.
3. Disconnect the positive wires of the
two batteries. Keep the jumper cable
and spare tyre together.
4. Run the vehicle whose battery has
been charged for about 20min. This will
allow the charging system to charge
battery again.
5. If discharge phenomenon occurs a鄄
gain, please consult the after service
center specially designated by JAC.

Towing vehicle

If the vehicle shall be towed, please
contact the after service center specially
designated by JAC or professional tow鄄
ing service company.

Notes

Passengers shall not seat in vehicle be鄄
ing towed. The towing speed shall not
exceed the safe speed or indicated
road speed limit.
Prohibit towing vehicle with damaged
part which is not completely fixed to the
vehicle.
Violating the above notices may result
in personal injury.
