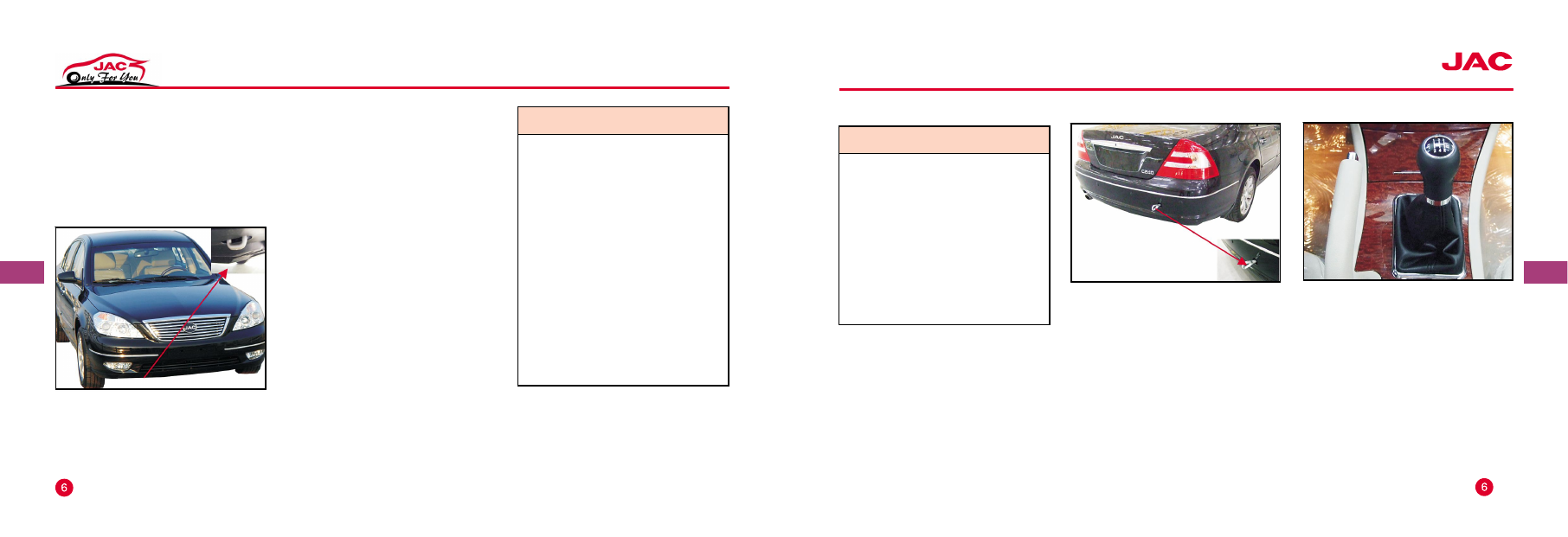

Rear towing hook

Tow the other vehicl e with rear towing
hook. The rear towing hook can be used
in emergency only (for example, tow the
vehicle trapped in the ravine, snow or
slough).
When using the rear towing hook, make
sure to keep the rope or chain perpendic鄄
ular to the towing hook. Prohibit applying
force to the towing hook laterally. Prohibit
sudden start so as to avoid damage.

Escaping from vehicle trapping

When the vehicle is trapped into snow,
slough or other unstable surface, please
escape the vehicle from such situation
according to the following procedures.
1. Turn the steering wheel leftward to
the end and then turn it rightward to the
end. In this way, a piece of empty land
can present around the front wheels.
2. Engage the reverse gear and drive
gear to and fro.

-13

Notes

The wheel being towed may be out of
control when towed by rope.
Prohibit towing if the wheels, transmis鄄
sion, axle shaft, steering system or
brake system are damaged.
Prohibit pulling the key out from the ig鄄
nition switch, otherwise, the steering
system will be locked to prevent vehicle
running.

MO TORS

-12

Emergency towing

If there is no towing vehicle in the event
of emergency, you can fix a rope to the
emergency towing hole under the wheel
to tow the stalled vehicle temporarily.
Front towing hole

The front towing hole is located under
the front guard. There shall be a driver
in the vehicle to control steering and
braking.
Such towing can be performed on hard
road only while the towing distance
cannot be long and the towing speed
cannot be high.
In addition, the wheels, axles, transmis鄄
sion system, steering system and brake
must be in good working conditions.

Notes

When towed by rope, the vehicle might
be damaged.
To reduce vehicle damage:
Make sure to use the towing hole if
there is no other towing equipment.
Tow the vehicle from the front end only.
Keep the towing rope away from the
bumper.
Ensure the two ends of towing roped
are fixed to the towing hole.
Pull the towing rope to check it.
Drive the vehicle slowly and try to avoid
sharp turn.

-15

Overheating of engine

If the engine coolant temperature indi鄄
cates overheating of engine or you
doubt the engine may overheat because
of other reasons:
1. Stop the vehicle.
2. Shut down the air conditioner.
3. Run the engine idling for a few min鄄
utes.
4. Ensure the cooling fan is working.

If the fan is not working while steam can
be seen, please carry out the following
procedures:
1. Stall the engine.
2. Leave the vehicle and don't open the
engine hood.
3. Wait for engine cooling.
4. Lift the engine hood carefully when
no steam can be seen.
5. Consult the after service center spe鄄
cially designated by JAC as soon as
possible.

Notes

Using air conditioner when climbing
long slope or during traffic jam may re鄄
sult in overheating of engine.

Notes

If steam can be seen, please leave the
vehicle and wait for engine cooling.
Steam may result in severe burning.

MO TORS

-14

3. Reduce wheel spin as much as pos鄄
sible.
4. Release the throttle pedal upon gear
shifting.
5. Step the throttle pedal slightly after
gear engagement.
If the vehicle cannot escape from the
difficult situation after several times of at鄄
tempt, it shall be towed. Refer to above
paragraph Towing Vehicle in this sec鄄
tion.

Notes

In case your vehicle is trapped into
snow, slough and sand soil, you might
have to drive it away.
First, check whether there are obstacles
or human around the vehicle.
The vehicle may advance or reverse
suddenly during operation, which may
damage the objects.
To avoid damage of transmission and
other parts, please observe the follow鄄
ing notices when escaping the vehicle
from trapping:
Don't step the throttle pedal upon gear
shifting or before drive gear or reverse
gear engagement.
Prohibit too high engine speed and
avoid wheel spin.

If the vehicle cannot escape from trap鄄
ping after several times of attempt,
please consider of other manners, for
instance, towing.

Notes

If the wheels keep fast idling, the tyres
may burst and hurt you or other pas鄄
sengers. Furthermore, the transmission
or other vehicle spare parts may over鄄
heat and result in engine compartment
catching firm or other damage conse鄄
quently. Try to avoid wheel spin in the
case of vehicle trapping, pay attention
to speed meter and prohibit wheel spin
speed exceeding 55km/h.

-01

Chapter VII Vehicle Maitenance

Maintenance

7-02

Safety protective measures

7-02

Driver inspection bill

7-05

Engine cabin

7-06

Engine oil filling

7-07

Air filter/filter element

7-09

Inspecting coolant

7-12

Power steering fluid

7-17

Front windscreen washing solution

7-18

Brake fluid

7-19

Storage battery

7-21

Fuse box in engine cabin

7-23

Cab fuse box

7-26

Lamp

7-29

Transmission belt

7-33

Tyre

7-34

When to replace the old tyre

7-37

Appearance curing

7-39

Maintenance plan

7-46

Maintenance in general driving condition

7-48

Additional maintenance of driving in severe
condition

7-50

MO TORS

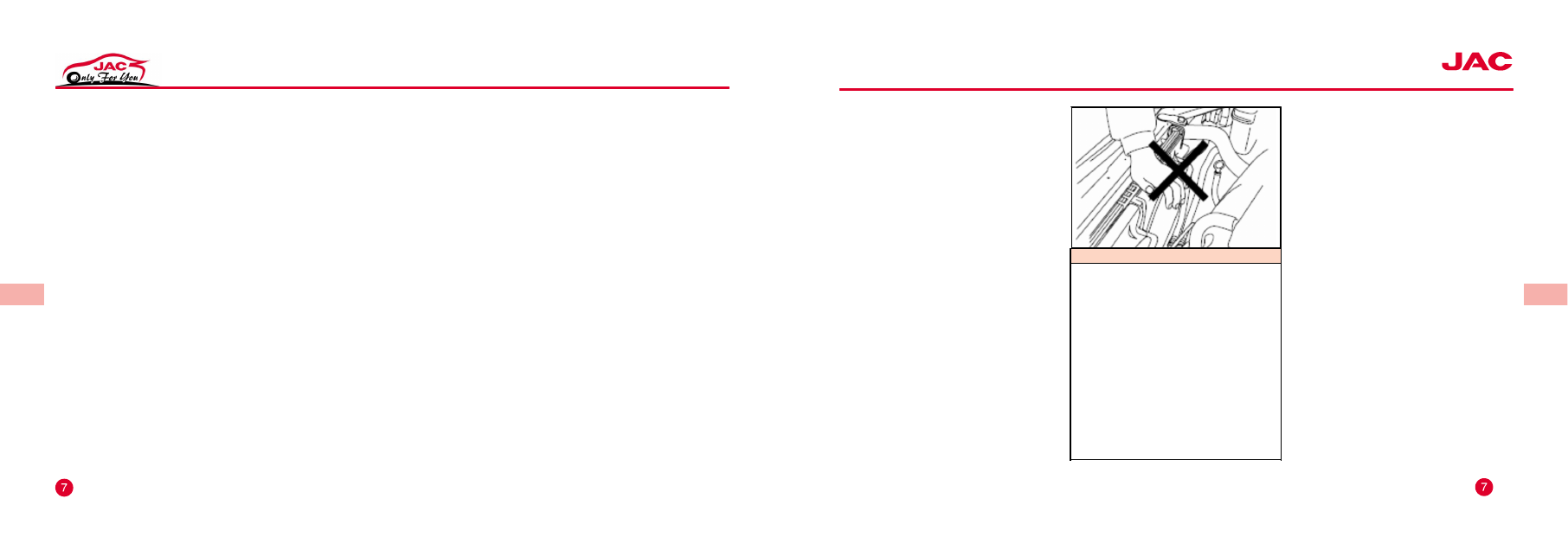

Notes

Before working or inspecting under the
engine cover, turn off the ignition switch
and pull out the key.
Touching the live components when the
ignition switch is switched on will cause
electric shock or burned.
If you have to work in the engine room,
be sure to take off the loose coat which
is easily winded-up and take away the
jewelries. Keep the body away from fan,
strap and other moving components.

-03

淫 Prohibit connecting or disconnect鄄
ing the storage battery or any transistor
components when ignition switch is
switched on.
淫 When connecting storage battery
cable, pay attention to the polarities. Do
not connect the anode cable to the
cathode binding post or connect the
cathode cable to the anode binding
post.
淫 Pay attention to the storage battery,
ignition line and vehicle lead wire, take
care not to be injured for the high cur鄄
rent or voltage.

淫 When the engine is working in the
closed space (such as garage), good
ventilation should be guaranteed.
淫 Keep the children or pet away from
the used oil, coolant and other oil fluid.
淫 Prohibit treating the empty oil barrel
and fluid tank or the vessel containing
used oil and oil fluid together with the
life garbage.
淫 If inspection is needed under the
engine cover when the engine is run鄄
ning, take care if the vehicle moves
suddenly. Turn the gear change lever at
the neutral position and pull tightly the
parking brake.

MO TORS

-02

Maintenance

Special After -sale Service Center of
Jianghuai Automobile Co., Ltd. Knows
of your vehicle best and hopes that you
are satisfied with the vehicle. We wish
you can come to Special After -sale
Service Center of Jianghuai Automobile
Co., Ltd. When you need some mainte鄄
nance service for your vehicle. There,
you can buy pure Jianghuai automobile
components and receive the service
from the maintenance personnel trained
by Jianghuai Automobile Co., Ltd.

Mounting equipment outside the vehicle
Mounting equipment outside the vehicle
will affect the air flow around the body.
It may cause wind noise and affect the
work of front windscreen washer. So
please consult Special After -sale Ser鄄
vice Center of Jianghuai Automobile
Co., Ltd. Before mounting equipment
outside the vehicle.

Safety protective measures

When you are inspecting and maintain鄄
ing the vehicle, you must take protective
measures to reduce the danger to per鄄
son injuries and damages.
The following are some note items to be
followed when maintaining vehicle:
淫 Prohibit operating before the engine
cools down.
淫 Prohibit getting under the vehicle
that can only be supported by jack.
淫 Use safety support when operating
under the vehicle.
淫 Storage battery, all the fuel and the
part associated with fuel must be kept
away with fuming articles, flame and
spark.
