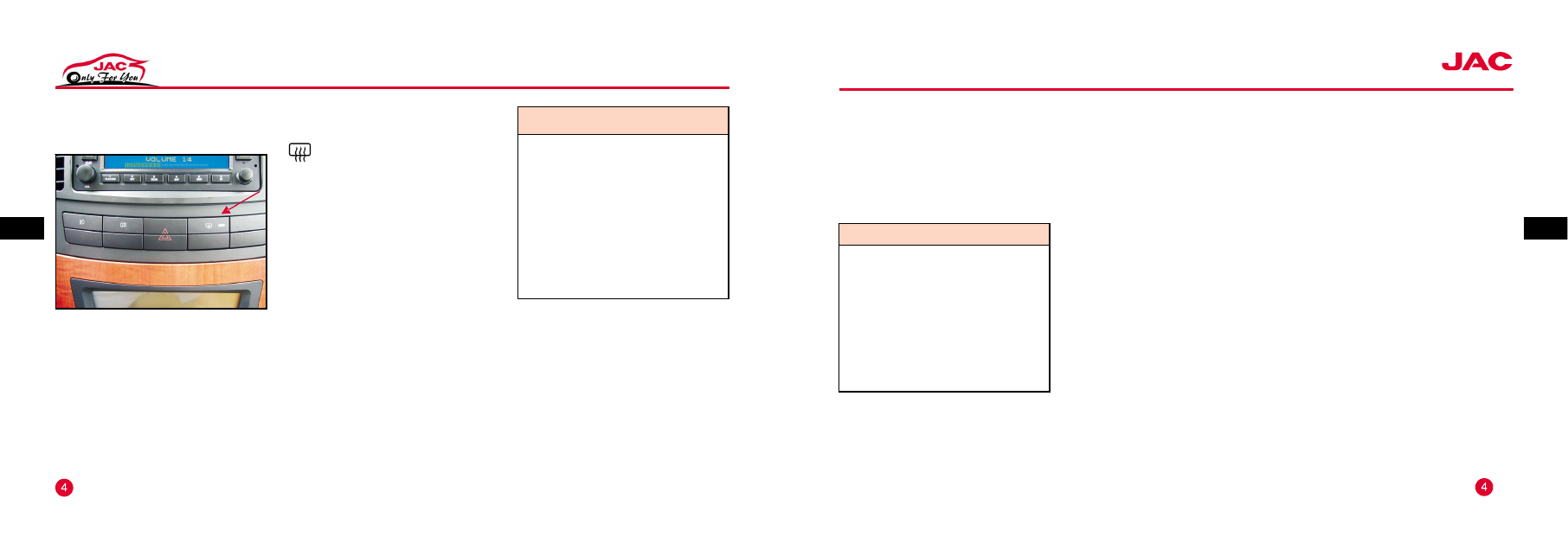

Rear window and exterior view
mirror defroster

Your vehicle is equipped with a rear
window and exterior view mirror de鄄
froster, which can operate only when the
ignition switch is switched on.
The rear window and exterior view mir鄄
ror defroster adopts heating grid for rear
window demisting or defrosting. Before

use this function, please try to remove
all the snow on the rear window.

(Rear window and exterior view

mirror demisting): press this button, you
can start or shut down rear window and
exterior view mirror defroster. This but鄄
ton is in the center switch group on the
instrument desk. When the indicator
lamp of the button is on, it means this
function is activated.
The rear window and exterior view mir鄄
ror defroster will shut down about 20
minutes after this button is pressed. You
can shut down the defroster through
pressing this button again or shut down
the engine.

-06

Notes

Prohibit use of any sharp tool at rear
window inside. Otherwise, the heating
grids may be cut off or damaged, and
the repair thereof is not covered by
warranty. Don't fix the temporary li鄄
cense plate, adhesive tape, glass decal
or other similar objects to the defroster
grid.

-07

Friendly Tips

If front wall upper cover plate for en鄄
gine compartment not approved by
JAC is used, it may have adverse im鄄
pact on system performance.
Make sure there is no obstacle under
the front seat to allow more effective
circulation of internal air.

Air outlet control

Alter the airflow direction through the
center control lever of each air outlet.
Operate the roller wheel above the side
air outlet, you can open and close the
air outlet.

Passenger compartment air cleaner

Your vehicle is equip ped with passen鄄
ger compartment air cleaner. It's locat鄄
ed at the base of front windscreen at
occupant side and can be removed by
the movable service plate in the engine
compartment.
The cleaner may filtrate most pollen and
dust in the air inside the vehicle. Just
the same as engine air cleaner, it shall
be washed or replaced periodically.
Replace the passenger compartment air
cleaner in the following procedures:
1. Lift the engine compartment cover.
2. Unscrew the two retaining screws
and remove the service plate.
3. Disassemble the old passenger com鄄
partment air cleaner assembly to re鄄
move the air cleaner.
4. Then install the new air cleaner in the

reverse procedures and refit the service
plate.

MO TORS

-08

Reverse radar system

The reverse radar determines whether
there is obstacle in the reverse direction
of vehicle and indicates the distance
from the nearest obstacle according to
ultrasonic ranging principle and com鄄
puter data fuzzy processing technology.
When reverse gear is engaged, the re鄄
verse gear switch opens and reversing
light is on. After receiving the reversing
signal, the controller will control the ul鄄
trasonic sensor (four probes) to release
ultrasonic signal. When the ultrasonic
sensor receives ultrasonic echoed sig鄄
nal, it sends this echoed signal to the
controller, which will determine whether
there is obstacle within the sensing dis鄄
tance and the distance to the nearest

obstacle through analysis processing.
Then the buzzer will send out rings at
different frequencies according to the
different distance range to indicate the
obstacle distance.
The reverse radar starts working when
the reverse gear is engaged. At this mo鄄
ment, the reverse radar will perform a

quick self-inspection on overall system
to ensure all components work normally.
If some system operation is abnormal or
overall system operates abnormally, the
buzzer will ring for warning. For the
self -inspection results, refer to the fol鄄
lowing table.

Self-inspection result

Buzzer

Normal

Ring twice

Part system abnormal

Ring twice

System cannot

operate

Hurry ring for a period of time,

then the buzzer shuts down

-09

The controller sends pulse signal of different frequencies to the buzzer according to the position of detected obstacle and the
buzzer ring frequency changes upon different frequencies, see the below table.

Obstacle distance

Sound tip

Zone

Note

0.8m~1.2m

Once 1/2 second

Safety zone

Normal reverse

0.4m~0.8m

Once 1/8 second

Slow speed zone

Deceleration and reverse

臆0.4m

Long ring

Danger zone

Stop reversing

MO TORS

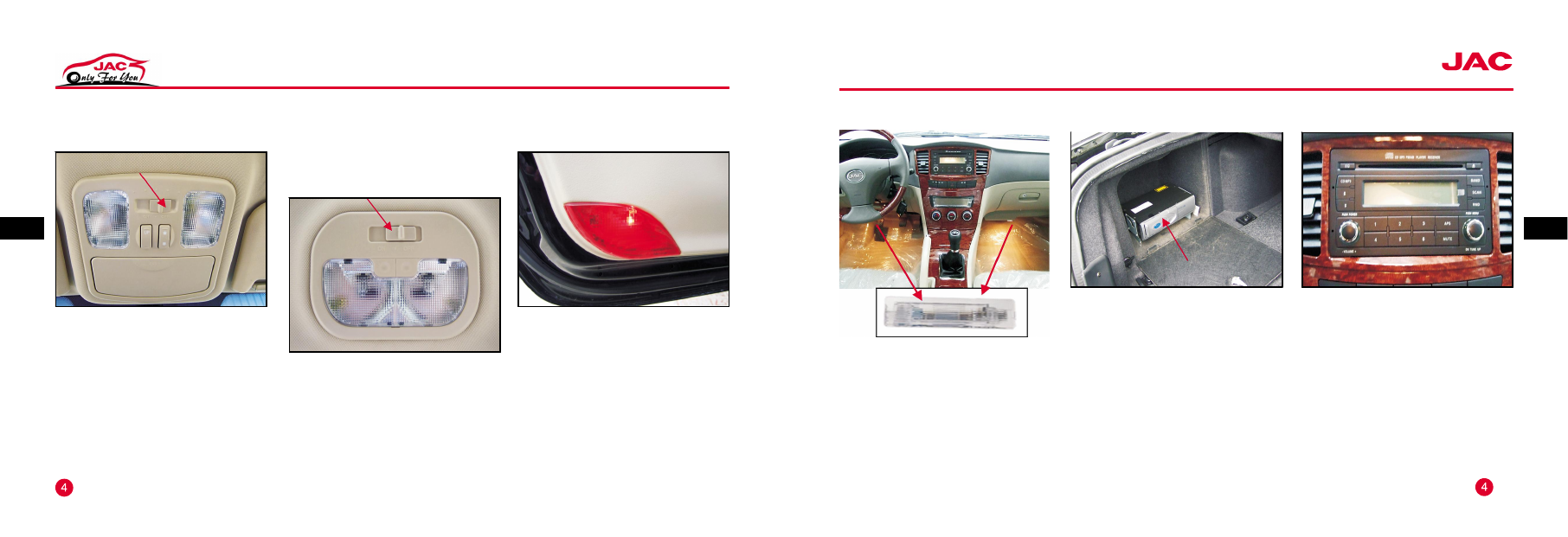

Interior lighting

Front dome lamp

The front dome lamp and rear dome
lamp switches have three positions. ON
position will switch on the dome lamp.
The dome lamp will keep being on until
it's switched off manually. When the
switch is turned to middle position, the
dome lamp will be switched on upon
opening of any door. When the door is

closed, the dome lamp will extinguish
slowly. OFF position will shut down the
dome lamp completely (even if certain
door is opened).
Rear dome lamp

Door control lamp

When you open the front door or rear
door, the door control lamp inside the
vehicle will be on. The door control lamp
is located at inside of driver and front
passenger door and rear passenger
door. When you close all the doors, this
lamp will be off.

-10

Indoor small light assembly

It's located at the driver and copilot feet
position for feet lighting.

Hi-fi system

Refer to the DVD Operation Instruction
(the configuration of Hi-fi system of dif鄄
ferent vehicle is different)
Model of DVD remote controller fastener
battery: Panasonic CR2025 3V
The DVD disc package is in the left re鄄
cessed box of the trunk (see the above
figure).

Refer to the CD Operation Instruction
(the configuration of Hi-fi system of dif鄄
ferent vehicle is different)

-11

MO TORS

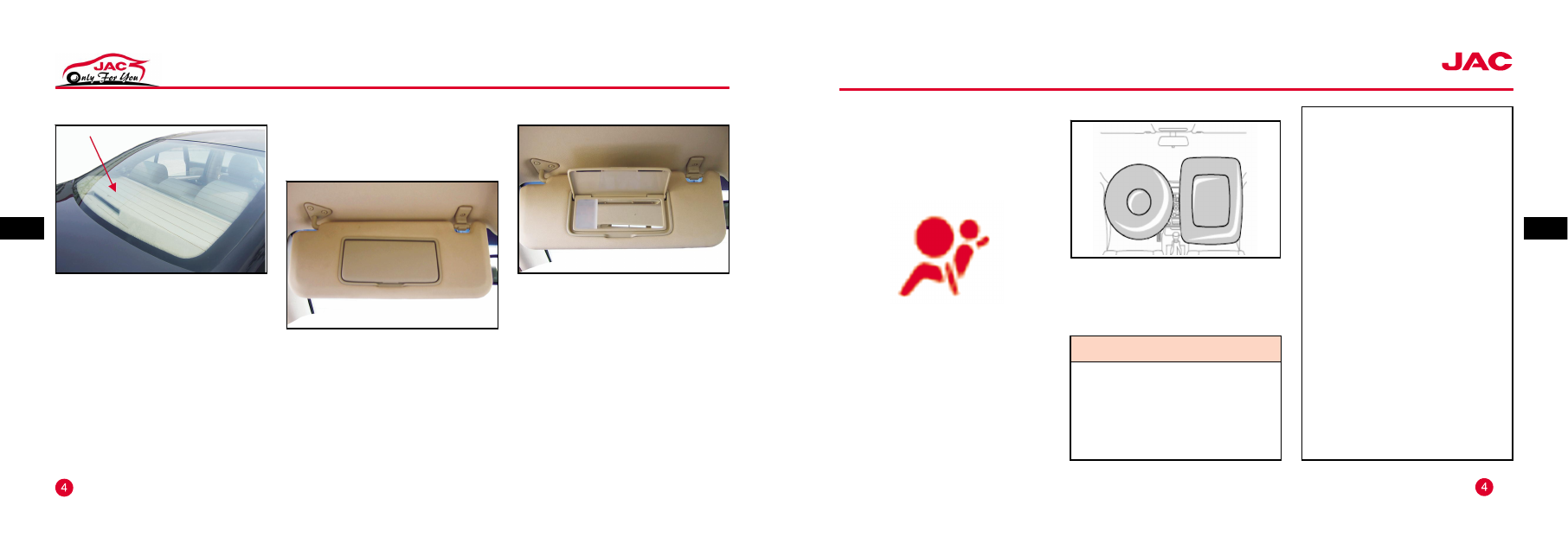

Rear windscreen antenna

It's located at the rear window defroster
and equipped with AM-FM antenna. En鄄
sure there is no scratch on the internal
surface of rear window and the grid line
on the rear windscreen is not damaged.
If the internal surface of rear window is
damaged, it may interfere with radio re鄄
ceiving signal. In addition, to ensure
normal receiving signal of radio, the an鄄
tenna signal amplifier in rear right C pil鄄

lar of rear dome window shall be con鄄
nected to the terminal post of rear wind鄄
screen correctly.

Sunroof

Your vehicle is equipped with two sun鄄
roofs to protect driver and passenger
against glare.
You can turn the sunroof upward and
downward.

Sunroof vanity mirror

Each sunroof is equipped with a vanity
mirror, which contains a small light for
your lighting. You can turn the mirror up鄄
ward to use the vanity mirror. When you
close the cover, the small light will be
off automatically.

-12

-13

Notes

淫 If the passenger faces the airbag
or is near the airbag, severe injury may
occur upon airbag inflation. Airbag with
safety belt may provide best protection
for adult or older children.

Airbag system

Your vehicle is equipped with two
airbags, one is driver front airbag and
the other one is the front right passen鄄
ger front airbag.

There is an airbag ready indicator lamp
on the combined meter of instrument
panel, which displays the airbag sym鄄
bol.
The system will check whether airbag
system has fault. For details, refer to
Airbag Ready Indicator Lamp in Chap鄄
ter Three.

Where is the airbag?

The driver airbag is in the center of
steering wheel.
The front right passenger airbag is on
the passenger instrument panel.

However, it's not in the same way for
the infants. The safety belt system and
airbag system are not specially de鄄
signed for the infant protection. The
protection of infant shall be provided by
children restraint. Make sure to hold the
children inside the vehicle correctly. For
detailed methods, refer to Older Chil鄄
dren and Infant in safe operation rec鄄
ommendation.
淫 In case there is obstacle between
the passenger and airbag, the airbag
may not be inflated normally or the
airbag will squeeze the obstacle into
passenger body and result in severe
injury. The inflation passage of airbag
shall be free of obstacle. Prohibit fixing
or placing any object on the steering
wheel or airbag cover.
