III.114 СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА








% #  



 #




+

0



@



+

% # %
 % C&'(D



+
3


!# %&'(



!# %::@R8

Компоненты

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ III.115

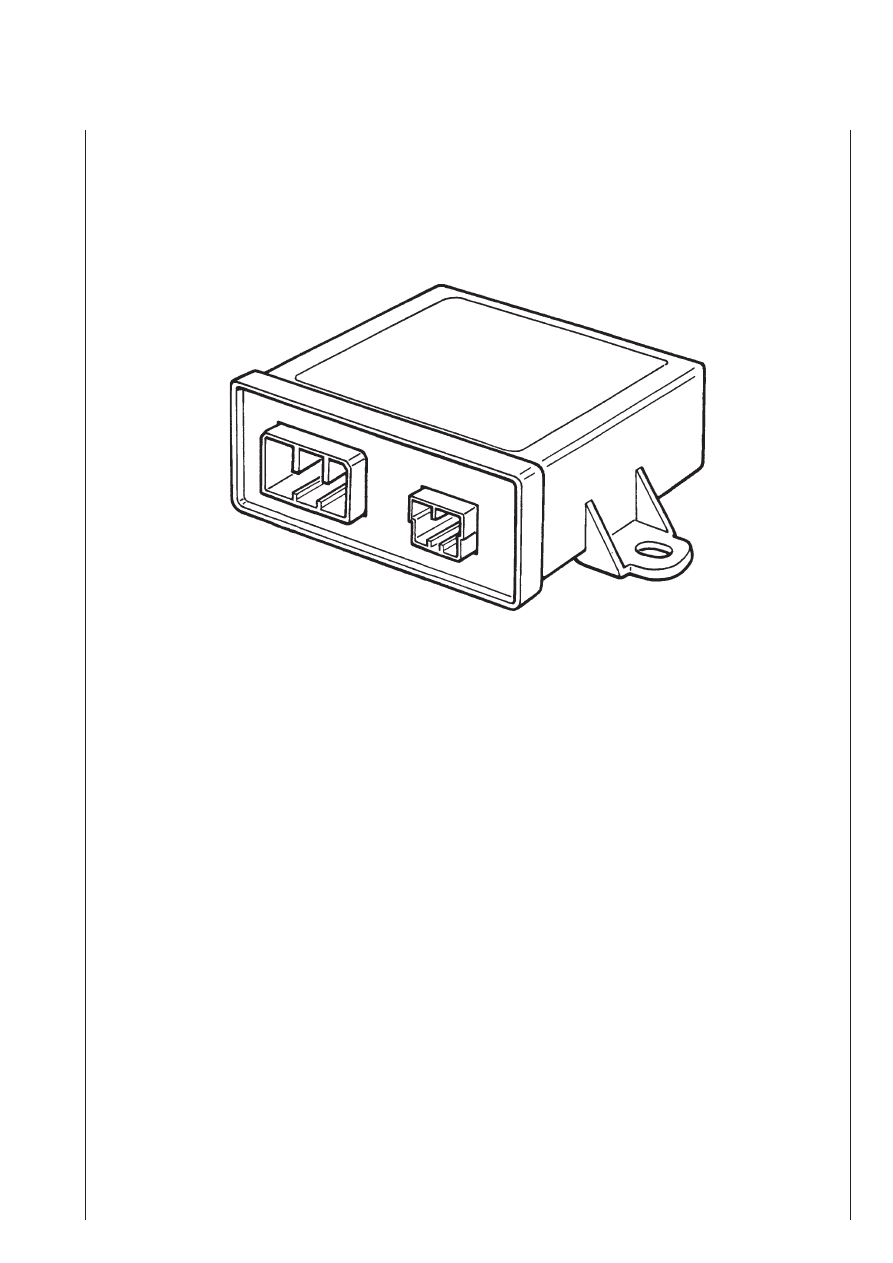

Основные задачи блока управления:

●

распознавание вставления ключа и поворота его в замке зажигания;

●

активация и считывание кода, передаваемого Транспондером;

●

управление процессом обработки кода;

●

связь с блоком управления «EDC»;

●

регистрация ошибок;

●

диагностика системы

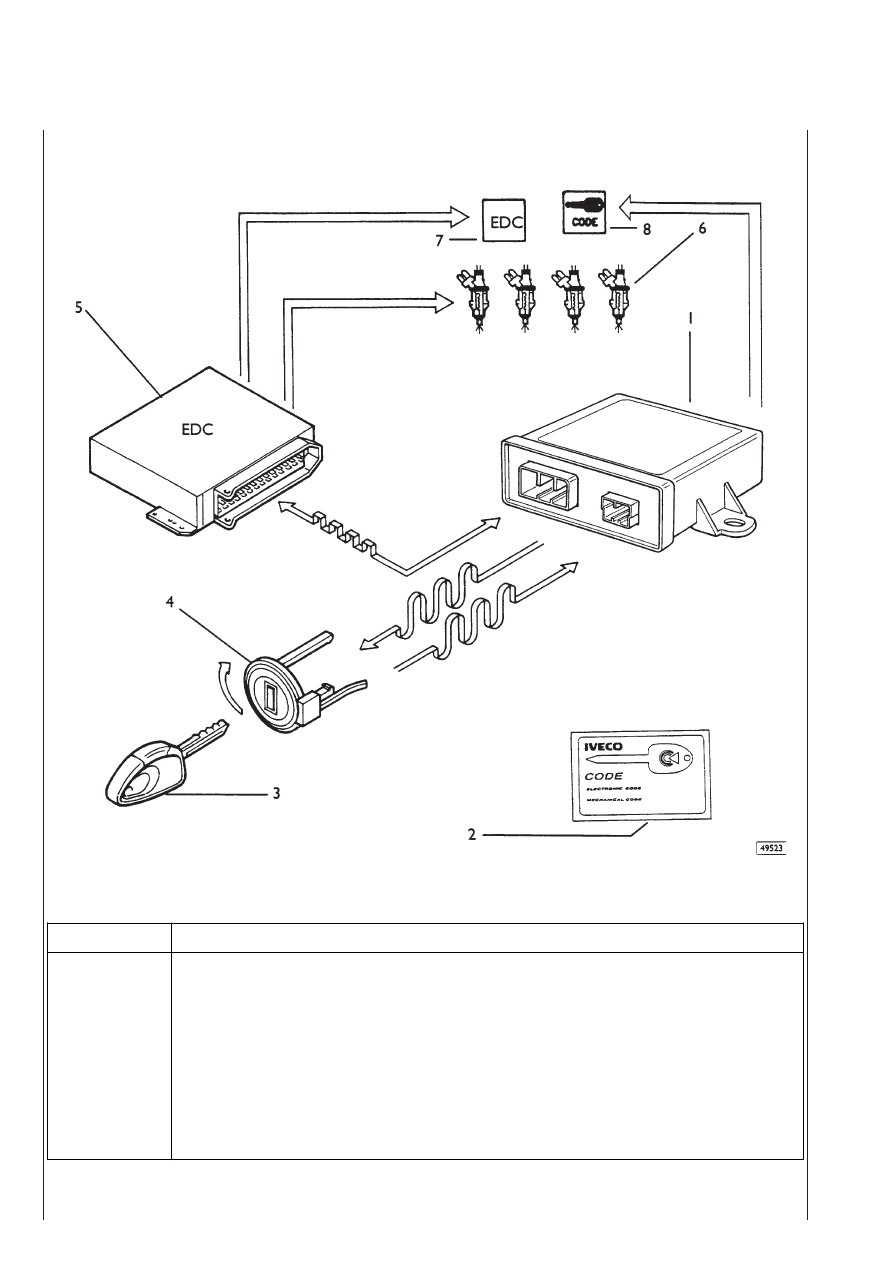

Электронный блок управления «Иммобилайзер»

76

III.116 СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

$%



$



L

$



L







"#$%b'= O#77



"03[A  1 7F



+ M=

&



"#$%b*= O#7F







+

.! ! C   // &^%(c78





Электронный блок управления «Иммобилайзер»

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ III.117

Антенна

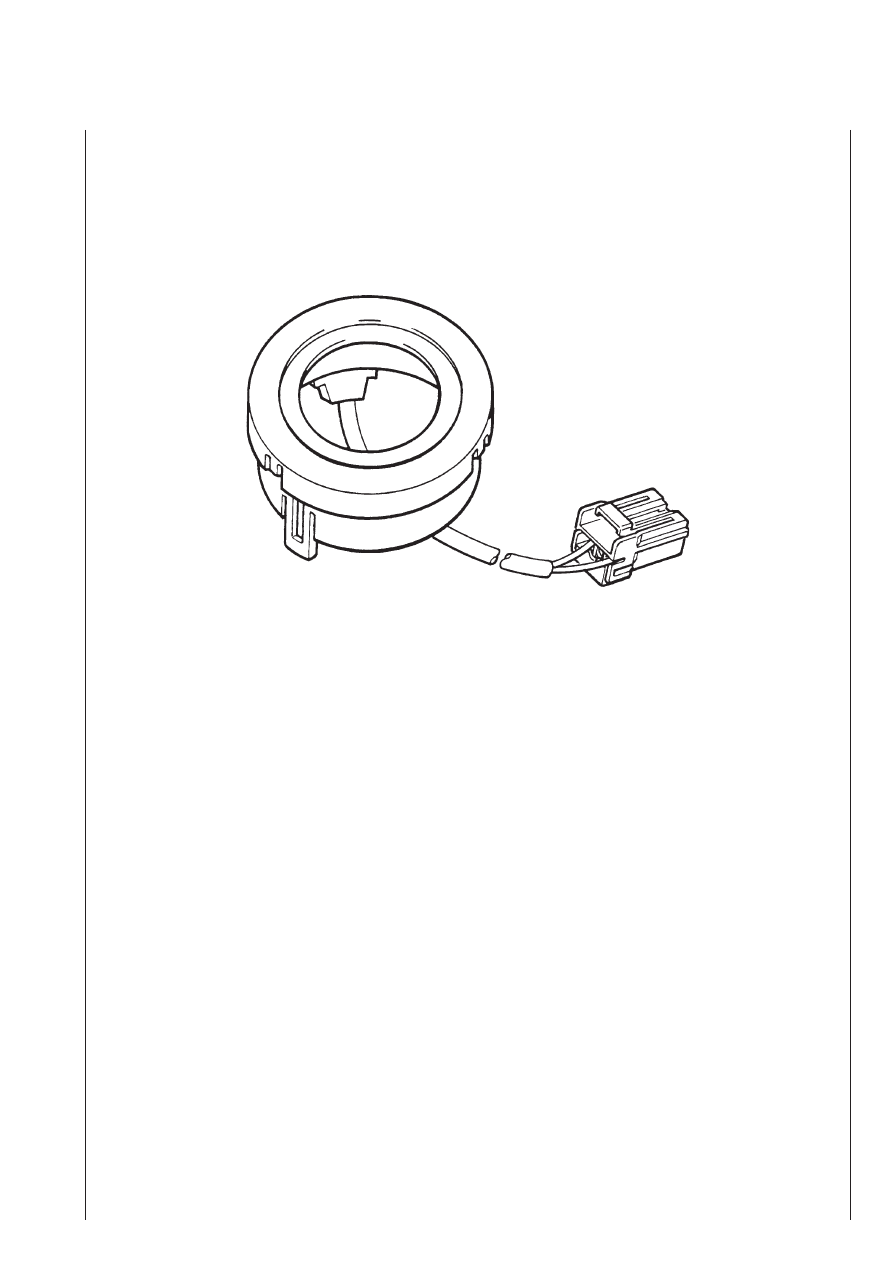

Антенна установлена соосно замку зажигания.
Ее назначение:

–

Снабжение энергией Транспондера ключа для передачи кода

–

Прием сигнала от Транспондера и передача его в блок управления

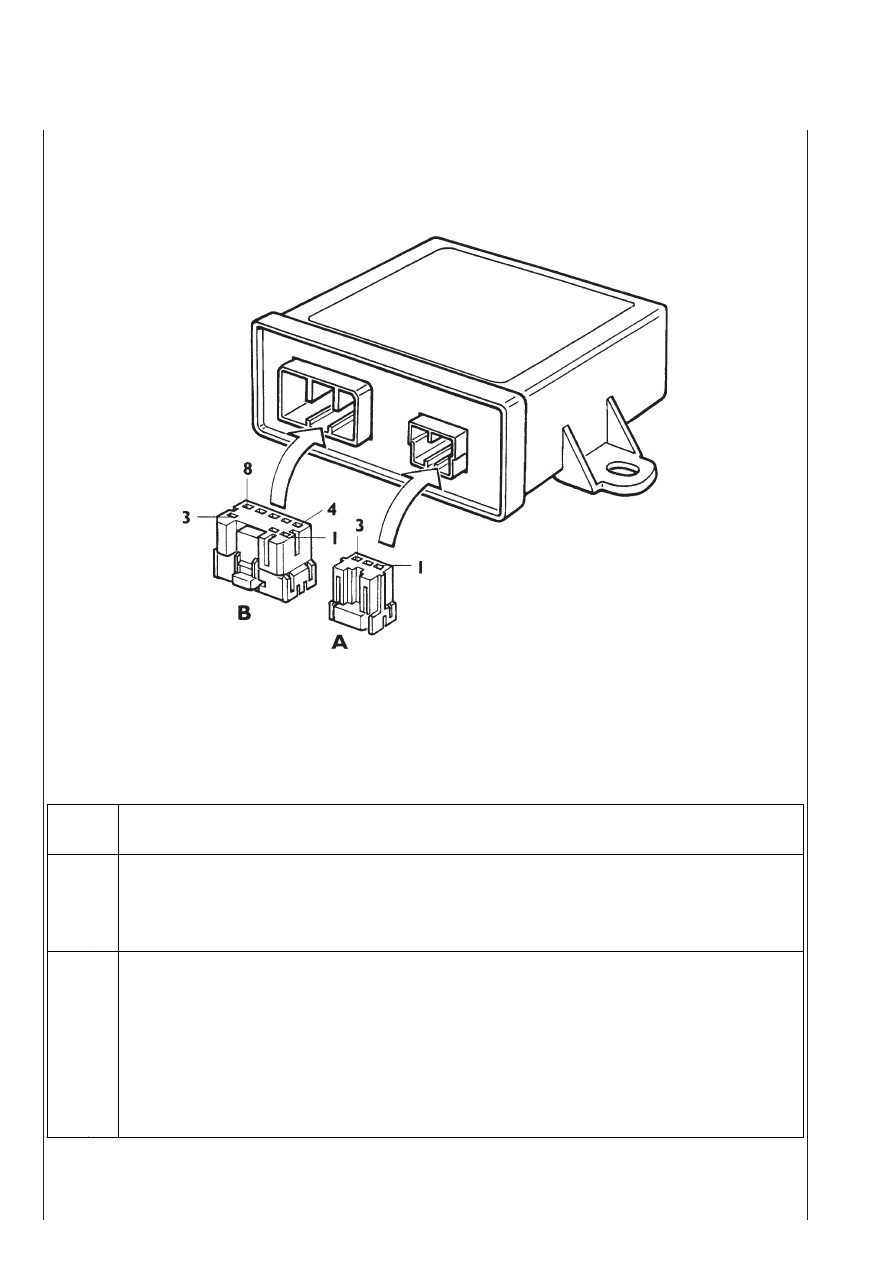

Антенна подключается к блоку управления через контакты А1BА2.
