Электросистема Iveco EuroStar / Iveco EuroTech. Руководство по эксплуатации - часть 7

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.3

ОПИСАНИЕ БАЗОВОЙ СИСТЕМЫ
Технические и электрические характеристики

1. Однопроводная система, в которой рама автомобиля является массой и имеет отрицательную полярность.

2. Номинальное напряжение 24 В пост. тока, последовательное включение двух аккумуляторов 12 В/100 Ач

(по заказу 143N170 Ач).

3. Питание электрической системы и зарядка аккумуляторов генератором 24 В/60 А (по заказу 24 ВN80 А) со

встроенным выпрямителем и регулятором напряжения.

4. Запуск от стартера 24 В/ 4,5 кВт.

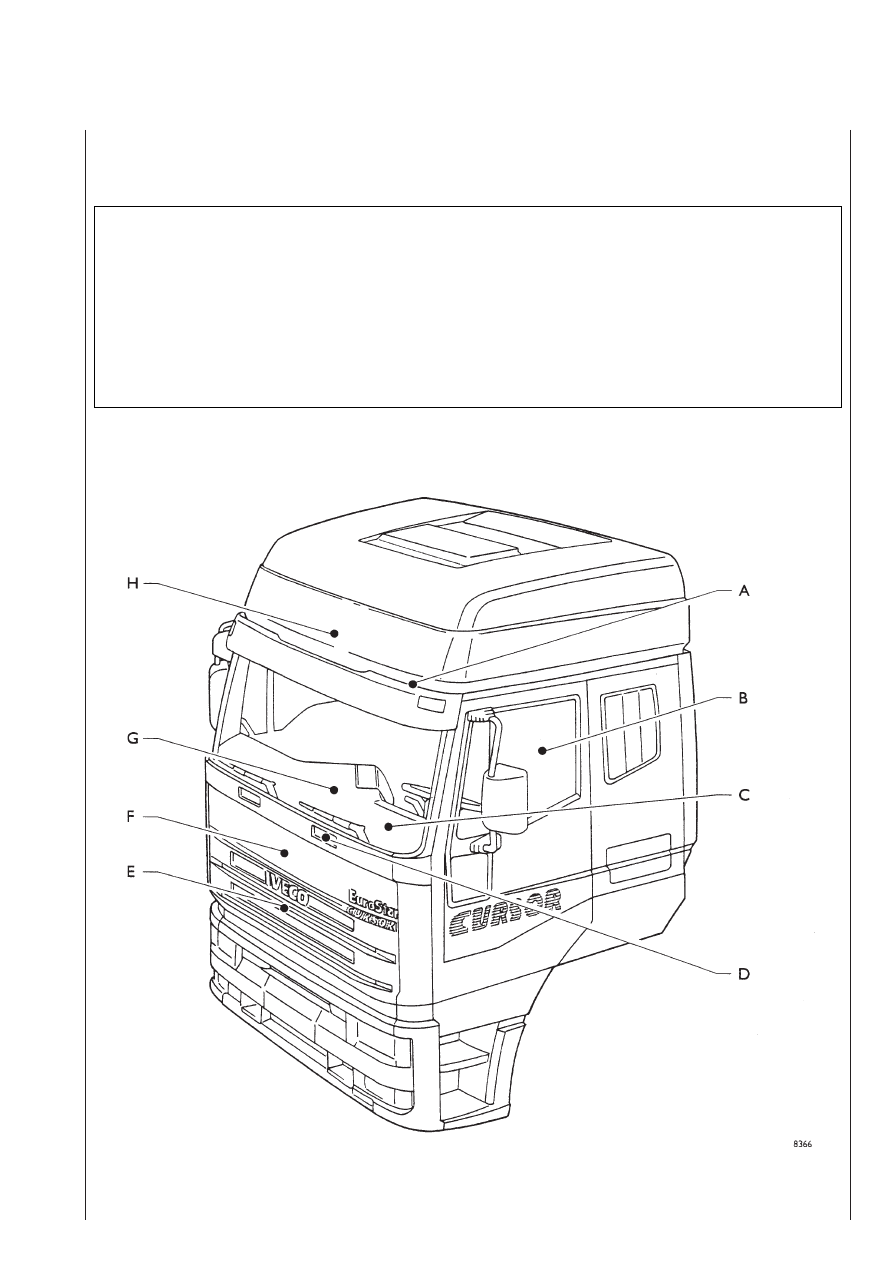

Устройство кабины

11.1

A. КОМПОНЕНТЫ НА ПАНЕЛИ КРЫШИ (ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ) — B. ЗАДНЯЯ СТЕНКА — C. БЛОК ПРИБОРОВ — D. ЭЛЕКТРИЧЕСКИЙ
ОТОПИТЕЛЬ — E. ЭЛЕКТРОННЫЕ БЛОКИ УПРАВЛЕНИЯ (ОБОГРЕВ БЛОКА УПРАВЛЕНИЯ ABS IVECO) — F. ПЕРЕДНЯЯ СТЕНКА — G. СОЕДИНИN
ТЕЛЬНАЯ КОРОБКА — H. ЭЛЕКТРОННЫЕ БЛОКИ УПРАВЛЕНИЯ ДЛЯ ВСПОМОГАТЕЛЬНОГО ОТОПИТЕЛЯ

76

II.4

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Устройство двигателя

11.2

ДВИГАТЕЛЬ — ВИД СПРАВА
A. ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ НА РАСПРЕДВАЛЕ — B. ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА — C. УРОВЕНЬ ЖИДКОСТИ В ГИДРОN
УСИЛИТЕЛЕ РУЛЯ —

D. КНОПКА ЗАПУСКА ДВИГАТЕЛЯ — E. КНОПКА ВЫКЛЮЧЕНИЯ ДВИГАТЕЛЯ — F. ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА

ВХОДЕ В ДВИГАТЕЛЬ —

G. ГЕНЕРАТОР — H. ДАТЧИК ДАВЛЕНИЯ НАДДУВА — I. РЕОСТАТ ПРОГРЕВА ДВИГАТЕЛЯ — J. ДАТЧИК УРОВНЯ МОТОРN

НОГО МАСЛА (ПО ЗАКАЗУ) —

K. КОМПРЕССОР КОНДИЦИОНЕРА ВОЗДУХА — L. ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ EDC

(MS6) —

M. ТОЧКА ПРИСОЕДИНЕНИЯ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ К МАССЕ НА ДВИГАТЕЛЕ — N. СТАРТЕР — O. ДАТЧИК ПРИСУТСТВИЯ

ВОДЫ В ФИЛЬТРЕ ГРУБОЙ ОЧИСТКИ ТОПЛИВА

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.5

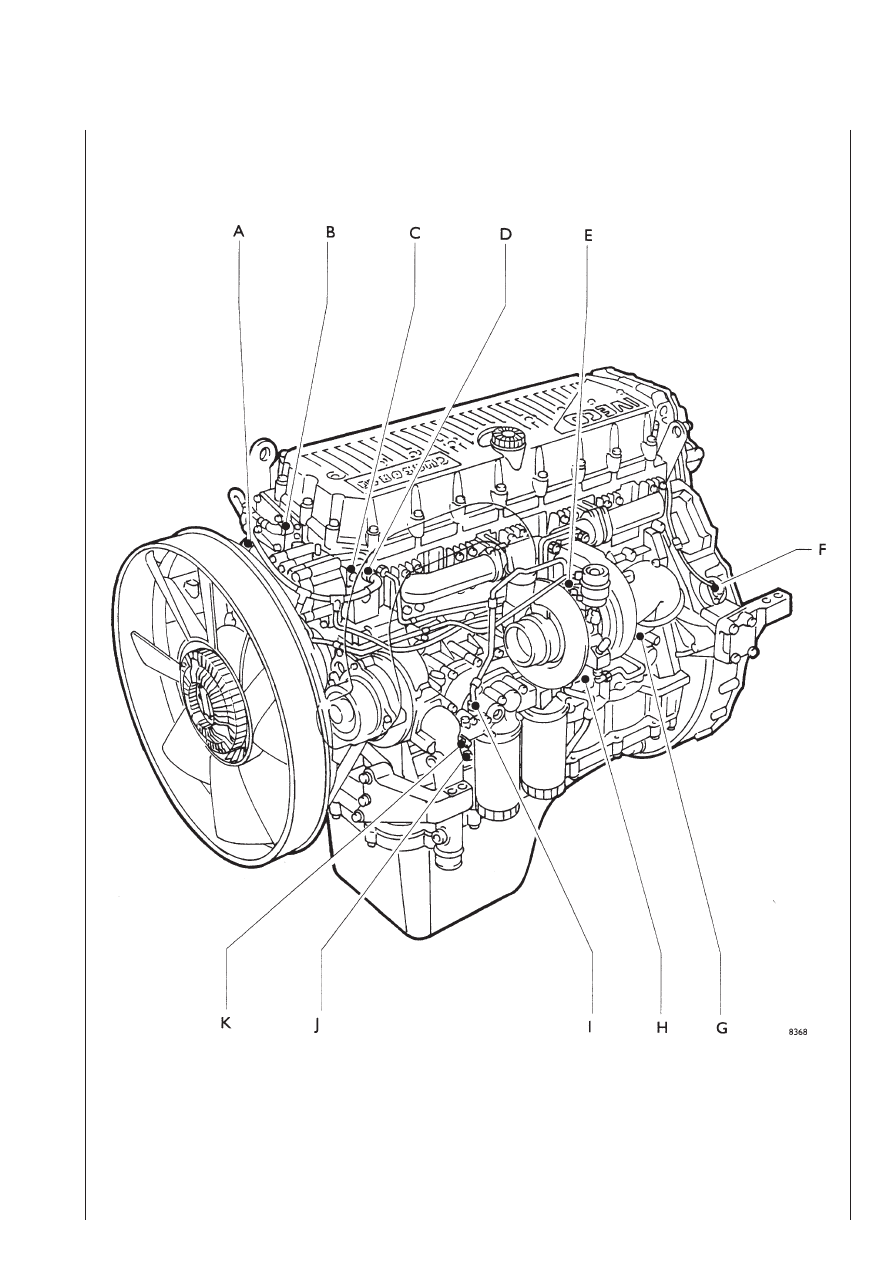

11.3

ДВИГАТЕЛЬ — ВИД СЛЕВА
A. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН МОТОРНОГО ТОРМОЗА — B. РАЗЪЕМ НА ГОЛОВКЕ БЛОКА ЦИЛИНДРОВ ДЛЯ ПОДКЛЮЧЕНИЯ ЭЛЕКN
ТРОМАГНИТНЫХ КЛАПАНОВ ФОРСУНОК —

C. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — D. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖN

ДАЮЩЕЙ ЖИДКОСТИ ДЛЯ EDC —

E. ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ТУРБИНЫ — F. ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ НА МАХОВИКЕ —

G.  ЭЛЕКТРОМАГНИТНЫЙ  КЛАПАН  УПРАВЛЕНИЯ  ГЕОМЕТРИЕЙ  ТУРБИНЫ  —  H.  ДАТЧИК  ДАВЛЕНИЯ  ДЛЯ  ПРИВОДА  ТУРБИНЫ  —  I.  ДАТЧИК
КОНТРОЛЬНОЙ ЛАМПЫ ЗАСОРЕНИЯ МАСЛЯНОГО ФИЛЬТРА —

J. ДАТЧИК ДАВЛЕНИЯ МАСЛА — K. ДАТЧИК ПОНИЖЕННОГО ДАВЛЕНИЯ

МАСЛА

76

II.6

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

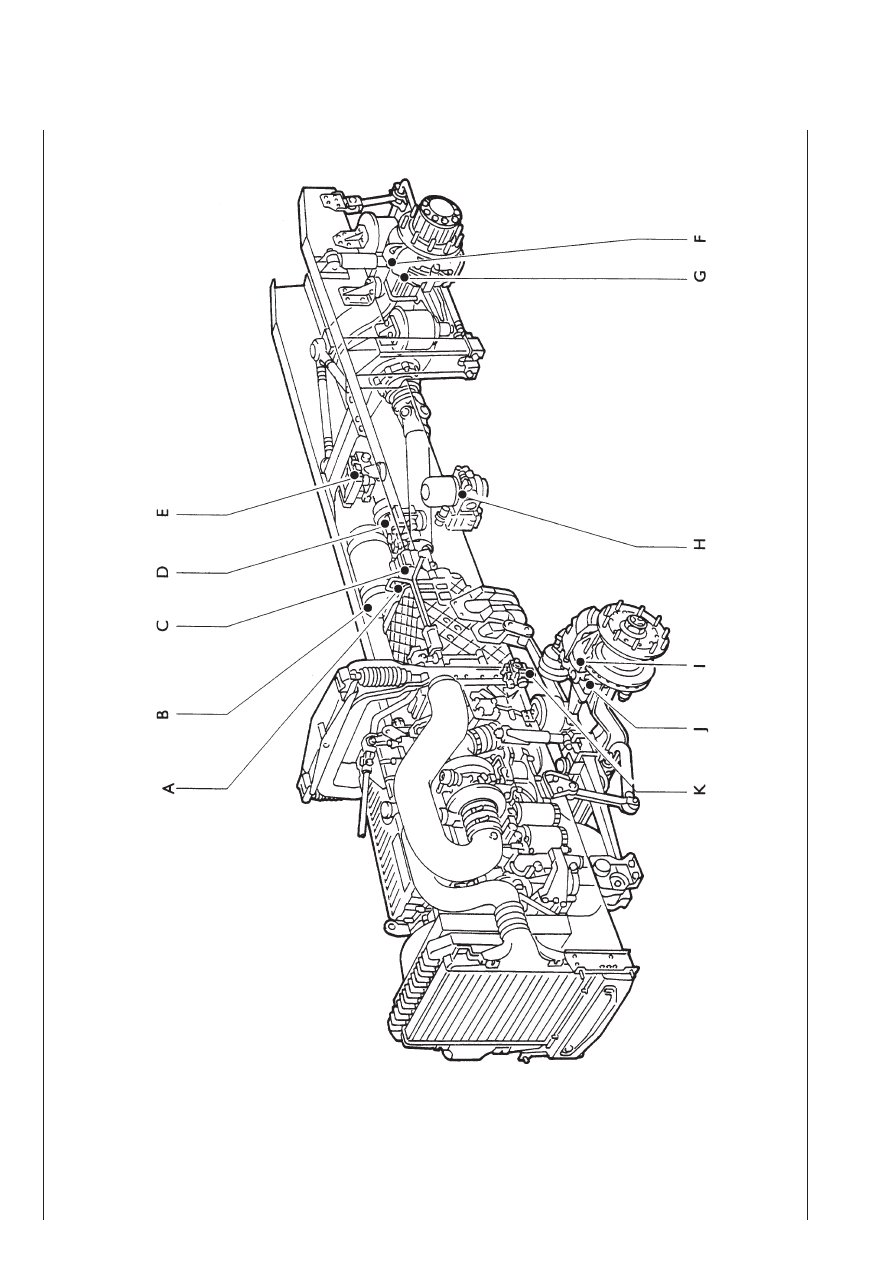

Устройство рамы

11.4

A.  ДАТЧИК  ВКЛЮЧЕНИЯ  ФОНАРЯ  ЗАДНЕГО  ХОДА  —  B.  РАСПРЕДЕЛИТЕЛЬНАЯ  КОРОБКА  ЗАДНИХ  ФОНАРЕЙ  —  C.  ДАТЧИК  ТАХОМЕТРА  И
ТАХОГРАФА —

D. СЕРВОРАСПРЕДЕЛИТЕЛЬ УПРАВЛЕНИЯ ПРИЦЕПОМ — E. ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ МОДУЛЯТОР ЗАДНЕГО МОСТА — F/l.

ДАТЧИК АНТИБЛОКИРОВОЧНОЙ СИСТЕМЫ ТОРМОЗОВ ABS —

G. ДАТЧИК ИЗНОСА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК — H. A.P.U. (ВОЗДУN

ХООСУШИТЕЛЬ) —

J. ДАТЧИК ИЗНОСА ПЕРЕДНИХ ТОРМОЗНЫХ КОЛОДОК — K. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ABS/EBS
