5.9. Система питания дизелей

ОБЩИЕ СВЕДЕНИЯ

ТРУБКИ ФОРСУНОК

При отворачивании штуцеров удерживайте трубки газовым ключом.

ФОРСУНКИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разгерметизируйте топливную систему.

2. Отсоедините от форсунок трубки прямого и обратного топливопроводов.

3. Снимите форсунки с двигателя.

4. Снимите с форсунок кольца.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смочите новое кольцо дизельным топливом и установите на форсунку.

2. Установите форсунки на двигатель.

3. Присоедините к форсункам трубки прямого и обратного топливопроводов, предварительно заменив прокладки.

Проверка форсунок Предупреждение наденьте защитные очки и перчатки.

Проверка давления открывания форсунок

5.8.1 Система питания дизелей Исузу Трупер 1989-1995

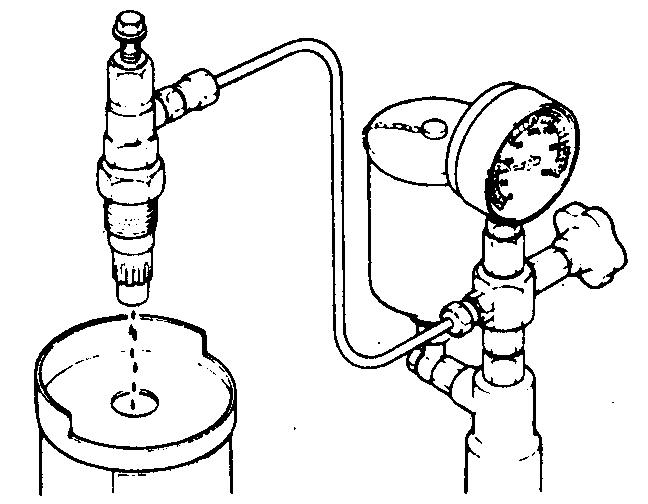

Проверяется специальным тестером.

Давление открывания:

Дизели С223 – Т 135 кГс/см²

Дизели С223 – 105 кГс/см²

Проверка утечки

Проверяется специальным тестером.

При давлении 20 кГс/см² утечка не допускается.

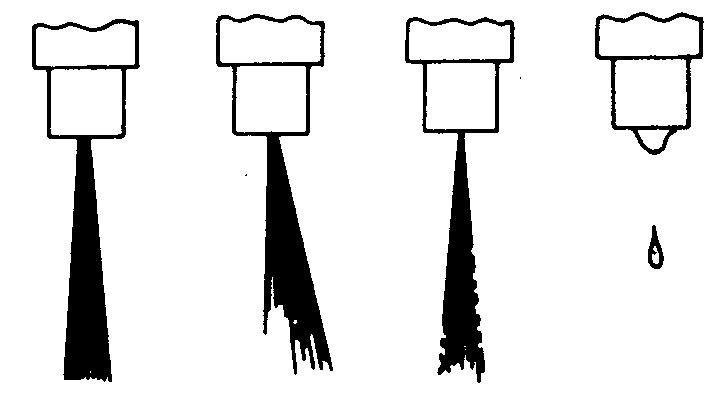

Внешний вид струи топлива (топливного факела)

Факел слева соответствует исправной форсунке, остальные факелы создаются несиправными форсунками.

Струя должна представлять собой однородный конус. В противном случае форсунку замените.

Разборка и сборка форсунок на дизелях С223-Т

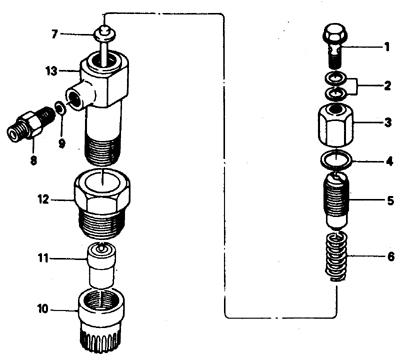

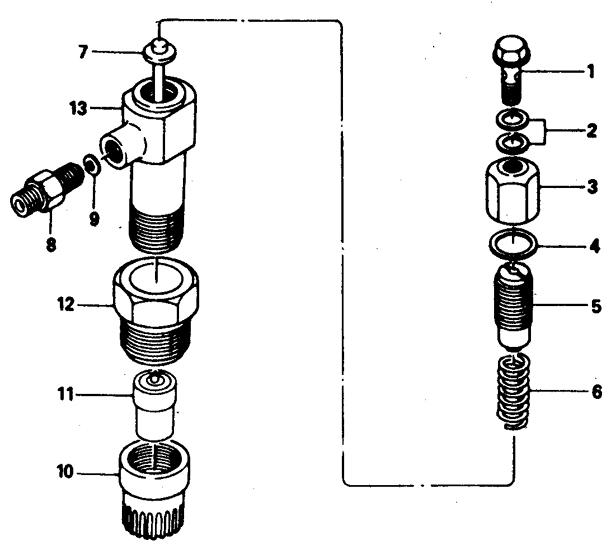

Детали форсунки дизелей С223 и С223-T

1 – болт с внутренними каналами
2 – прокладка
3 – накидная гайка
4 – прокладка
5 – регулировочный винт
6 – пружина сопла
7 – шток

8 – штуцер
9 – прокладка
10 – нижняя гайка
11 – сопло
12 – контргайка
13 – держатель форсунки

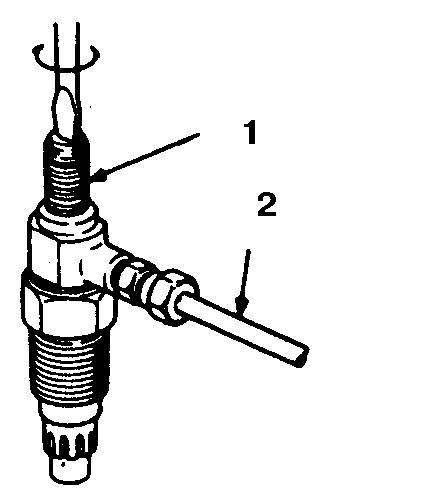

Регулировка давления открывания форсунки дизелей С223 и С223-T

1 – регулировочный винт

2 – трубка тестера

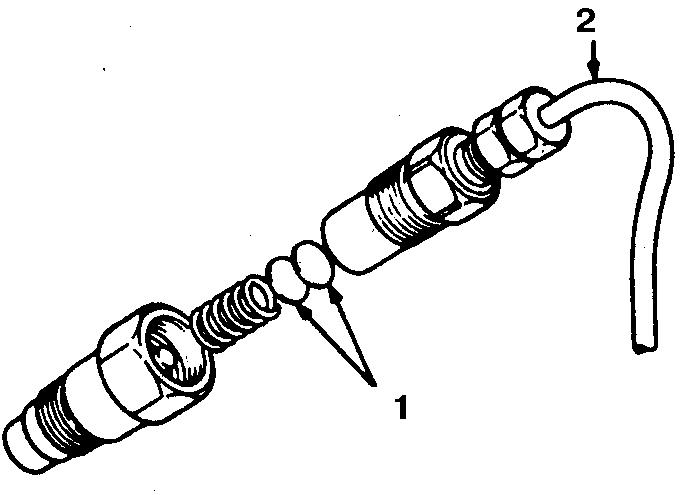

Регулировочные прокладки форсунки

1 – прокладки

2 – трубка тестера

Маркировка регулировочных прокладок

Толщина прокладки, мм	Маркировка
0,50	50
0,54	54
0,94	94
0,98	98
1,00	00
0,05	нет

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите форсунки.

2. Зажмите форсунку в тиски и ослабьте нижнюю гайку.

3. Выверните болт с внутренними отверстиями, снимите прокладку, отверните накидную гайку достаньте прокладку.

4. Достаньте регулировочный винт, пружину и шток.

5. Снимите штуцер топливной трубки, пружин, отверните нижнюю гайку.

6. Отверните контргайку, снимите держатель форсунки.

7. Отрегулируйте давление открывания форсунки. Для этого необходим держатель и специальный тестер. Вращая регулировочный винт, добейтесь нужного давления открывания.

8. Заверните накидную гайку с моментом 3–4 Н.м.

9. Соберите форсунку, затяните нижнюю гайку с моментом 88 Н.м.
