5.9.3. Установка момента впрыска

ОБЩИЕ СВЕДЕНИЯ

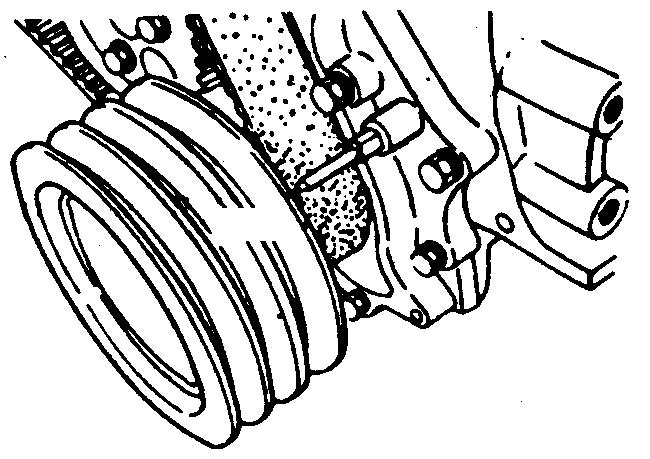

Указатель для установки момента впрыска на двигателе С223

5.8.4 Установка момента впрыска Исузу Трупер 1989-1995

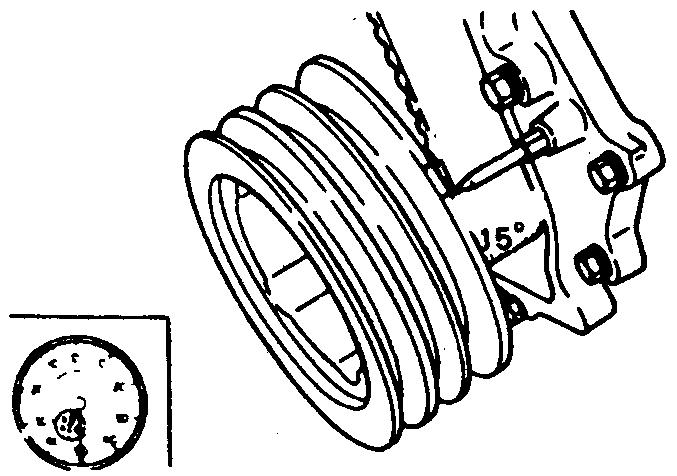

Установка по меткам для двигателя С223

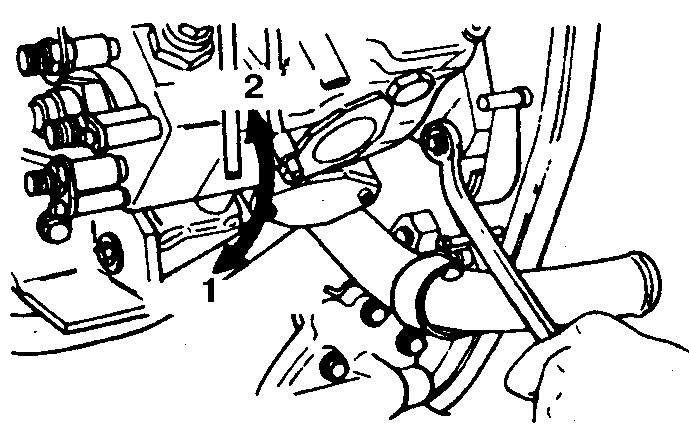

Установка моменты впрыска

1 – раньше

2 – позже

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте совмещение меток на корпусе насоса и на кронштейне.

2. Установите поршень 1-го цилиндра в ВМТ такта сжатия. Для совмещения следует использовать одну из семи рисок на шкиве.

3. Снимите верхнюю крышку зубчатого ремня, проверьте натяжение ремня и совмещение меток.

4. Снимите крышку головки цилиндров и заднюю заглушку. Проверьте, заходит ли контрольная пластина в паз на заднем торце распределительного вала.

5. Отсоедините от насоса трубку, отверните винт и снимите прокладку, затем установите приспособление для установки момента впрыска, состоящее из стрелочного индикатора со штоком. Установите кулачок индикатора примерно в 1,0 мм от плунжера насоса.

6. Установите поршень 1-го цилиндра на 45–60° до ВМТ, выставьте шкалу индикатора на ноль.

7. На шкиве имеется несколько рисок. Четыре риски предназначены для установки момента впрыска на неработающем двигателе и используются при техобслуживании. Три риски предназначены для установки момента на работающем двигателе и используются для регулировки в заводских условиях.

8. Проверните коленчатый вал до совмещения риски 12° с указателем. Считайте показание стрелочного индикатора, которое должно быть 0,5 мм.

9. Если показание отличается от нормы, то установите коленчатый вал в положение момента впрыска. Ослабьте две гайки на фланце насоса.

10. Переместите насос так, чтобы показание индикатора стало равным 0,5 мм. Затяните гайки фланца.
