Иж Ода (1991-2005 года). Подрулевой переключатель

Подрулевой переключатель состоит из соединителя, закрепленного на кронштейне вала рулевого механизма, и установленных в соединитель двух переключателей. Левый переключатель включает указатели поворота и свет фар, правый — очистители и омыватели стекол.

1. Снимите облицовочный кожух рулевой колонки.

2. Сожмите две защелки переключателя и выньте его из соединителя.

Переключатели неразборные, и при выходе из строя их надо заменять.

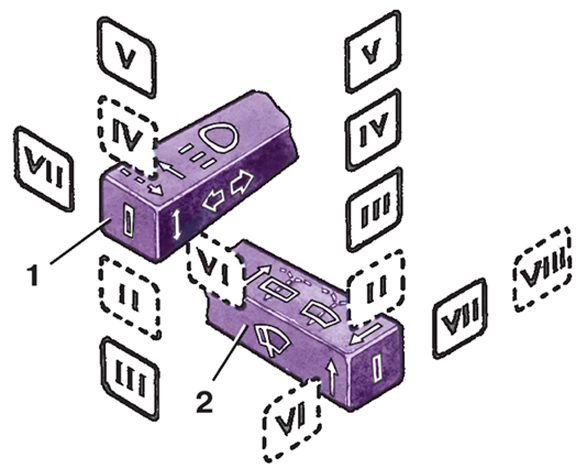

Рис. 7.48. Положение рычагов подрулевого переключателя: 1 – рычаг переключения указателей поворота и света фар; 2 – рычаг переключения режимов очистителей и омывателей ветрового стекла. Пунктиром обозначены нефиксированные положения рычагов

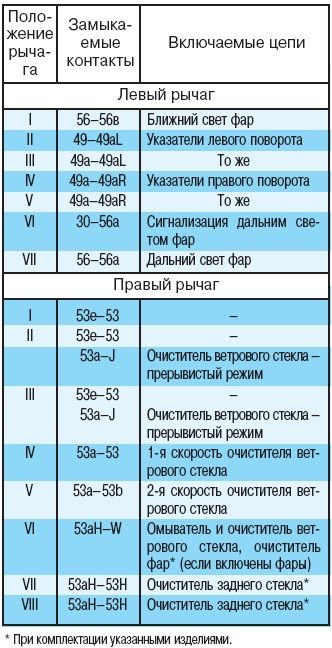

Положения рычагов переключателей при включении различных потребителей показаны на

рис. 7.48, замыкаемые при этом контакты — в табл. 7.4.
