Иж Ода (1991-2005 года). Выключатель зажигания



Иж Ода (1991-2005 года). Выключатель зажигания

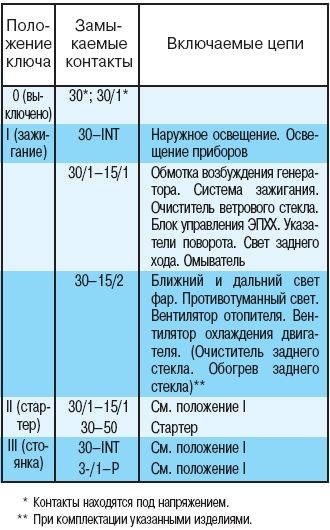

У выключателя зажигания типа 2108–3704 проверяют правильность замыкания контактов в различных положениях ключа (табл. 7.3), работу противоугонного устройства и устройства блокировки повторного включения стартера.

7.4.7 Выключатель зажигания Иж Ода

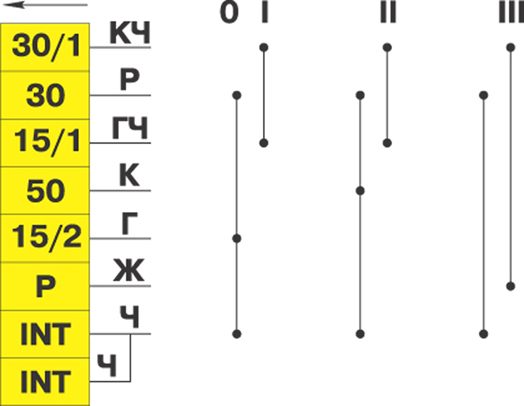

Рис. 7.46. Схема соединений выключателя зажигания


Схема соединений выключателя зажигания показана на рис. 7.46.
Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение III (стоянка) и вынуть из замка. После поворота ключа из положения III в положение 0 (выключено) запорный стержень должен утапливаться. Ключ должен выниматься из замка только в положении III.
Устройство блокировки повторного включения стартера не должно допускать двойного поворота ключа из положения I (зажигание) в положение II (стартер). Ключ должен поворачиваться повторно только после предварительного возвращения ключа в положение 0.
Снятие, разборка, сборка и установка
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите облицовочный кожух рулевой колонки и отсоедините колодку проводов выключателя зажигания от жгута проводов панели приборов.
3. Вставьте ключ в замок выключателя зажигания и поверните его в положение 0.

7.4.7 Выключатель зажигания Иж Ода

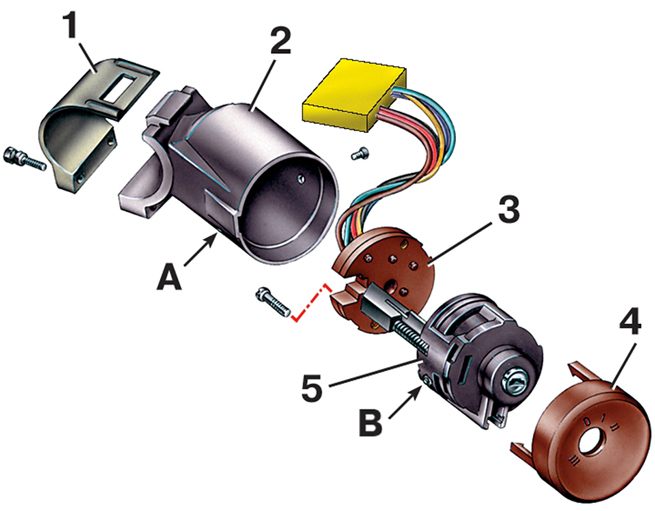

Рис. 7.47. Детали выключателя зажигания: 1 – скоба; 2 – корпус; 3 – контактная часть; 4 – облицовка; 5 – замок; А – отверстие для фиксирующего штифта; В – фиксирующий штифт


4. Отверните болты крепления скобы 1 (рис. 7.47) выключателя.
5. Снимите скобу и выключатель зажигания.
6. Отсоедините провода от колодки.
7. Проверьте, чтобы ключ находился в положении 0, и отверните винт крепления замка 5.
8. Утопите фиксирующий штифт Б и выньте замок с контактной частью 3 из корпуса 2.
9. Отверните винт крепления и отсоедините контактную часть от замка.
10. Снимите пластмассовую облицовку 4.
Соберите и установите выключатель зажигания в обратном порядке.
