4. Несколько приподнимите при помощи домкрата задний мост, чтобы полность разгрузить рессору.

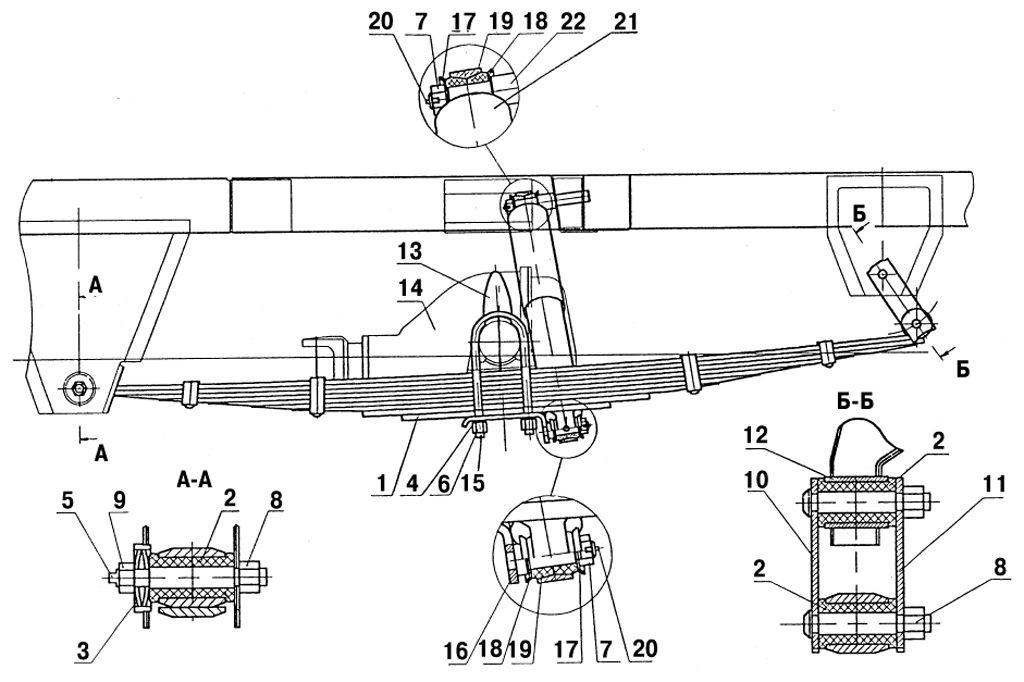

5. Ослабьте гайку пальца переднего кронштейна рессоры сначала со стороны сферических шайб 3, а затем с другого конца отверните гайку и удалите передний палец 5 с шайбами из отверстий кронштейна и опустите передний конец рессоры.
7. Выньте щеку серьги с пальцами в сборе 10 из отверстия лонжерона и снимите рессору.
8. Выньте резиновые втулки 2 из ушков рессоры и отверстия лонжерона.
Установку рессоры на автомобиль производите в обратной последовательности, учитывая следующие указания:
1. При монтаже переднего ушка рессоры вторую резиновую втулку ставьте в ушко через отверстие в кронштейне для сферических шайб. Расстояние между накладками щек кронштейна должно быть 57 мм. Первой должна быть затянута гайка пальца, расположенного со стороны малого отверстия кронштейна. Сферические шайбы 3 сложите выпуклостями наружу и установите в отверстие кронштейна. Момент затяжки гайки пальца со стороны сферических шайб должен быть 49–60 Нм.
2. Гайки пальцев подтягивайте равномерно во избежание перекосов резиновых втулок и изгиба щек серьги.
3. Окончательную затяжку гаек пальцев серьги производите на рессорах, нагруженных весом кузова автомобиля (специально нагружать автомобиль не надо). Это обеспечит наибольший срок службы резиновых втулок.
4. Гайки 6 стремянок окончательно подтяните при полной нагрузке в кузове автомобиля моментом 49–60 Н·м (не более).
Разборка и сборка рессоры
Разборка рессоры производится для замены в ней разрушенных листов.
Порядок снятия рессоры с автомобиля указан ранее.
Разборку рессоры производите в следующей последовательности:
1. Зажмите рессору средней частью в тиски, имеющие некаленые губки.
ПРЕДУПРЕЖДЕНИЕ

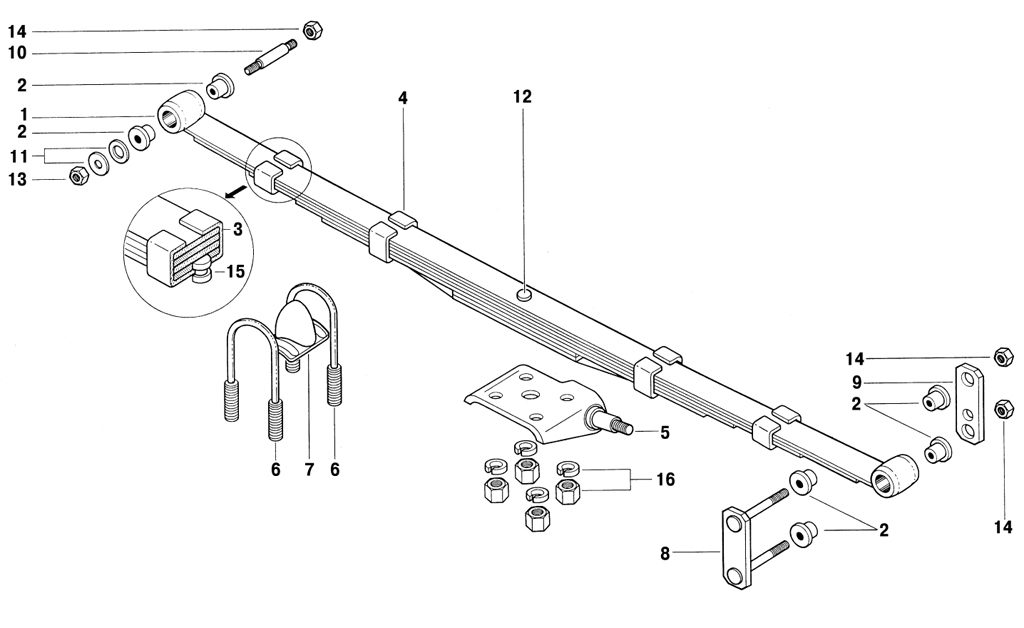

Не отвертывайте гайку центрального болта 12 (рис. 4.15) рессоры без фиксации ее в тисках, так как листы в рессоре собраны с предварительным натягом. При снятии гайки они резко распрямятся, что может привести к травмам.
2. Разогните хомуты 3.
3. Отверните гайку центрального болта и, раздвигая тиски, распустите рессору.
Сборку рессоры производите в обратной последовательности.
При сборке целесообразно использовать пруток диаметром 8 мм и длиной 200 мм, который следует вставить в отверстие под центральный болт в листах рессоры. При сжатии рессоры в тисках указанный пруток обеспечит совпадение листов по отверстию под центральный болт. Затем вместо прутка вставьте центральный болт со стороны коренного листа и затяните его, после чего рессору можно вынуть из тисков.

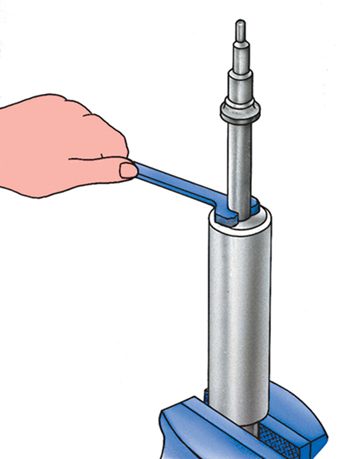

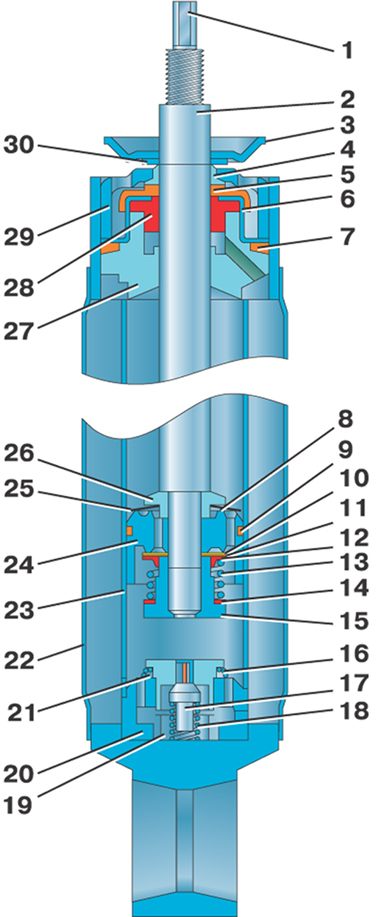

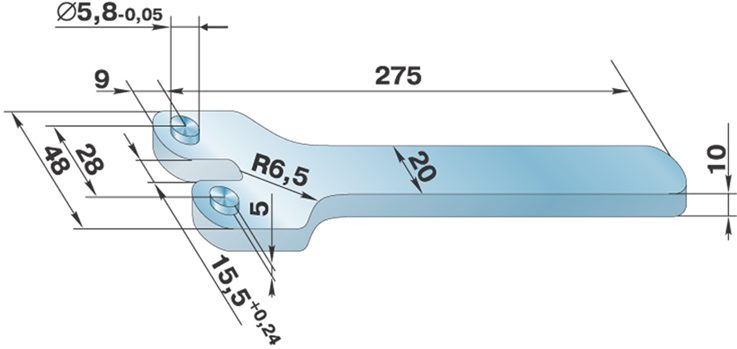

6. Вытяните шток до упора и отверните специальным ключом (рис. 4.17) гайку 29 резервуара (рис. 4.18).
7. Выньте из резервуара рабочий цилиндр 23 и шток 1 с закрепленными на нем деталями.
8. Осторожно медным молотком выбейте направляющую 27 штока из рабочего цилиндра.
9. Выньте из цилиндра поршень 24 со штоком и слейте жидкость.
10. Осторожно медным стержнем выбейте из цилиндра клапан сжатия.
11. Освободите резервуар из тисков и слейте из него жидкость.
12. Зажмите шток с поршнем в тисках за лыску на верхнем конце и отверните гайку 15 клапана отбоя.
13. Снимите поршень с клапанами (перепускным и отбоя), направляющую 27 штока, сальник 28 штока, обойму 6 сальника, другие детали.
14. Установите на верстак клапан сжатия чашкой 19 вверх и извлеките чашку 19, пружину 18 клапана сжатия, клапан сжатия 17.
15. Проверку и сборку амортизатора проводите таким же образом, как амортизаторной стойки передней подвески.
16. Установите амортизатор в обратном порядке. Окончательную затяжку гаек крепления амортизаторов проводят при полной нагрузке автомобиля.

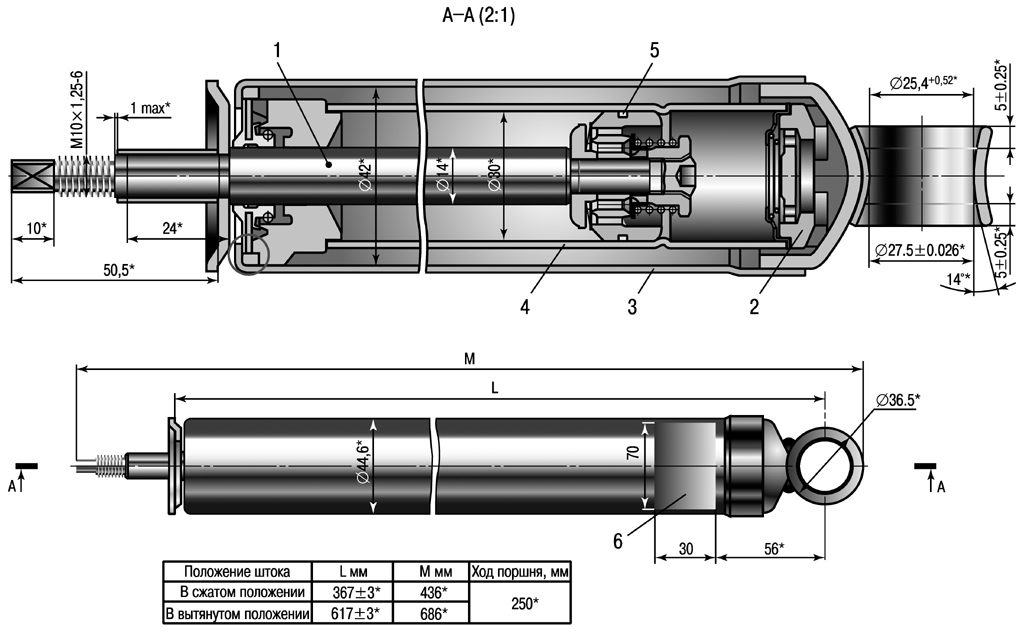

Рис. 4.19. Неразборный амортизатор задней подвески: 1 – шток; 2 – клапан сжатия; 3 – резервуар; 4 – цилиндр; 5 – поршень с клапаном отбоя; 6 – место маркировки
С 2003 года автомобили Иж-2717 и Иж-27171 вместо разборных задних амортизаторов 2126–2915006 (рис. 4.18) начали комплектоваться амортизаторами 2126–2915006-07 (рис. 4.19) неразборной конструкции производства ОАО «Скопинский автоагрегатный завод».
Габаритно-установочные размеры новых неразборных амортизаторов (далее именуемых «амортизаторы») такие же, как старых разборных.
Ремонт амортизаторов сводится к их замене. Установленные на автомобили Иж-2717 и Иж-27171 амортизаторы должны удовлетворять следующим требованиям.
Амортизаторы должны быть покрашенными черной грунт-эмалью «Пеитал-Амор» ТУ 2312–019–49331636–99 или черной грунтовкой ГФ-089 ТУ 6–10–883–78. Наличие краски на поверхности штока не допускается.
Амортизаторы должны быть герметичными. Испытания по герметичности проводятся на стенде для снятия диаграмм типа «Милетто» и путем прокачки в течение одной минуты при частоте 150 циклов в минуту. При этом температура амортизаторов не должна превышать 100 °С.
Последующая проверка заключается в выдержке в течение 12 ч в вертикальном положение штоком вниз при температуре 20 °С. Шток при этом должен быть выдвинут до отказа. В процессе и после испытаний течь рабочей жидкости не допускается.
При работе амортизатора не допускается стук, скрип, заедания. Допускается сопение, вызванное перетеканием амортизаторной жидкости «Лукойл АЖ» ТУ 0253–025–00128599–2001 или «ГРЖ-12» ТУ 0253–048–05767924–92 через дроссельные отверстия. Оценка шумности производится в сравнении с контрольными образцами на стенде для снятия диаграмм.
Усилие сдвига штока амортизатора не должно превышать 50 Н (5 кгс), проверка производится при температуре 20 °С. Амортизатор устанавливается горизонтально и крепится за нижнюю проушину, совершается 5 полных циклов «растяжение-сжатие». К штоку крепится динамометр и плавно увеличивается растягивающее усилие до момента начала сдвига штока. Допускается проверку усилия сдвига штока производить путем приложения к нижней проушине подвешенного за шток контрольного груза. При этом вес движущихся частей резервуара принимается равным 10,29 Н (1,05 кгс). Усилие сопротивления амортизатора при ходе поршня 100 мм, при температуре 20 °С должно быть равным:
– при частоте 100 циклов в минуту 123–165 кгс при отбое и 41–61 кгс при сжатии;
– при частоте 80 циклов в минуту 115–150 кгс при отбое и 36–54 кг с при сжатии;
– при частоте 30 циклов в минуту 46–85 кгс при отбое и 14–42 кгс при сжатии.

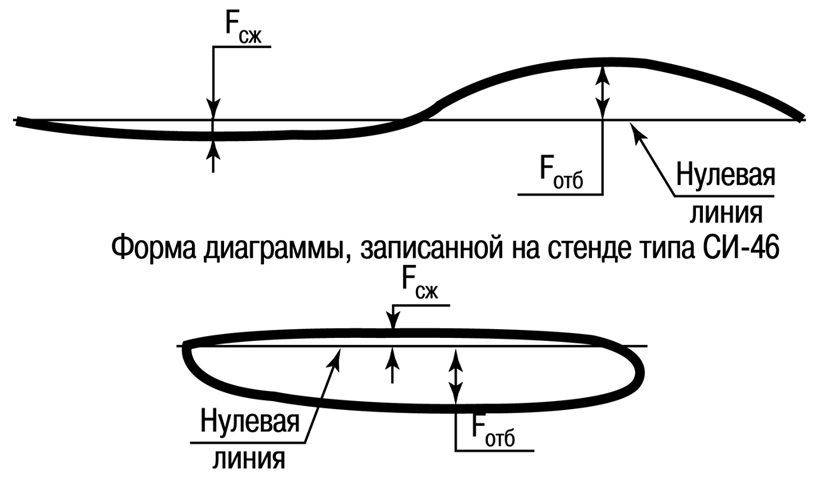

Рис. 4.20. Формы диаграмм неразборных задних амортизаторов
Снятие рабочих диаграмм и определение максимальных усилий сопротивлений амортизаторов при ходе отбоя и сжатия производится на динамометрических стендах типа «Милетто» или СИ-46. Форма рабочих диаграмм должна соответствовать данным, показанным на рис 4.20. Амортизаторы должны выдерживать стендовые ресурсные испытания в течение 2 миллионов циклов.
Испытания проводятся при следующих условиях:
– ход привода колебателя (80±1) мм;
– частота колебаний (235±5) циклов в минуту;
– температура корпуса амортизатора (80± 5) °С.
– после 2 млн. циклов потеря жидкости не должна превышать 10% от первоначального объема 250±5 см3.
