Иж Ода (1991-2005 года). Проверка и регулировка углов установки передних колес

Перед регулировкой углов установки колес приводят в соответствие с требованиями руководства по эксплуатации давление воздуха в шинах, свободный ход (люфт) рулевого колеса и ступиц колес, осевое и радиальное биения дисков колеса; проверяют состояние деталей и узлов подвески.

После установки автомобиля на стенд непосредственно перед контролем углов «прожимают» подвеску автомобиля, прикладывая 2–3 раза усилие 400–500 Н (40–50 кгс) сверху вниз сначала на переднюю часть автомобиля, а потом – на заднюю. При этом колеса должны располагаться параллельно продольной оси автомобиля.

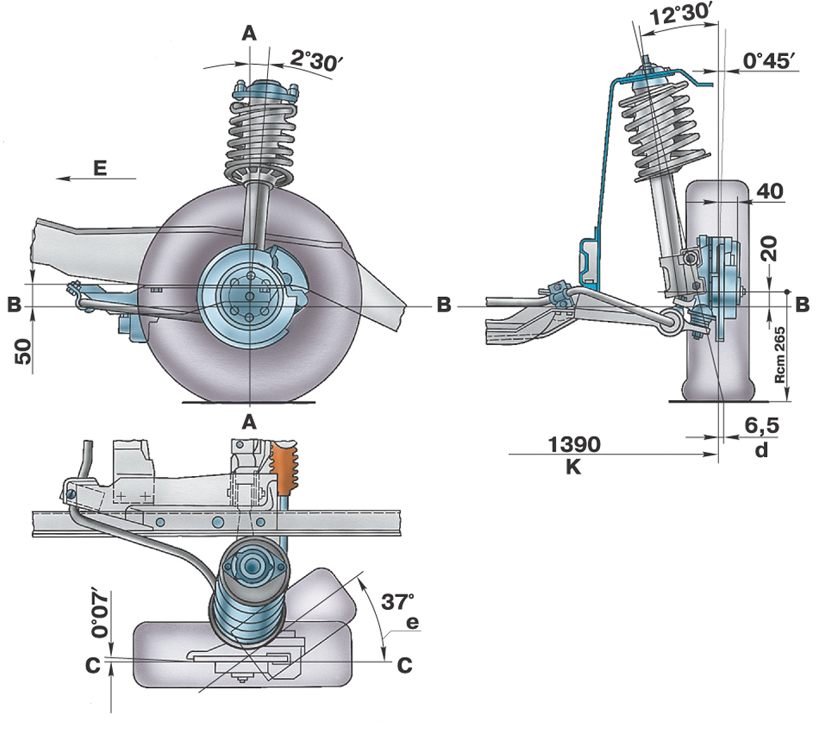

Рис. 4.23. Схема установки углов передних колес: А-А – вертикальная ось; В-В – нулевая горизонтальная плоскость; С-С – ось, параллельная продольной оси автомобиля; Е – перед автомобиля; К – колея автомобиля; d=6,5 мм – отрицательное плечо обкатки; е – угол максимального поворота внутреннего колеса

Проверка и регулировка углов установки колес (рис. 4.23) должна проводиться в такой последовательности:

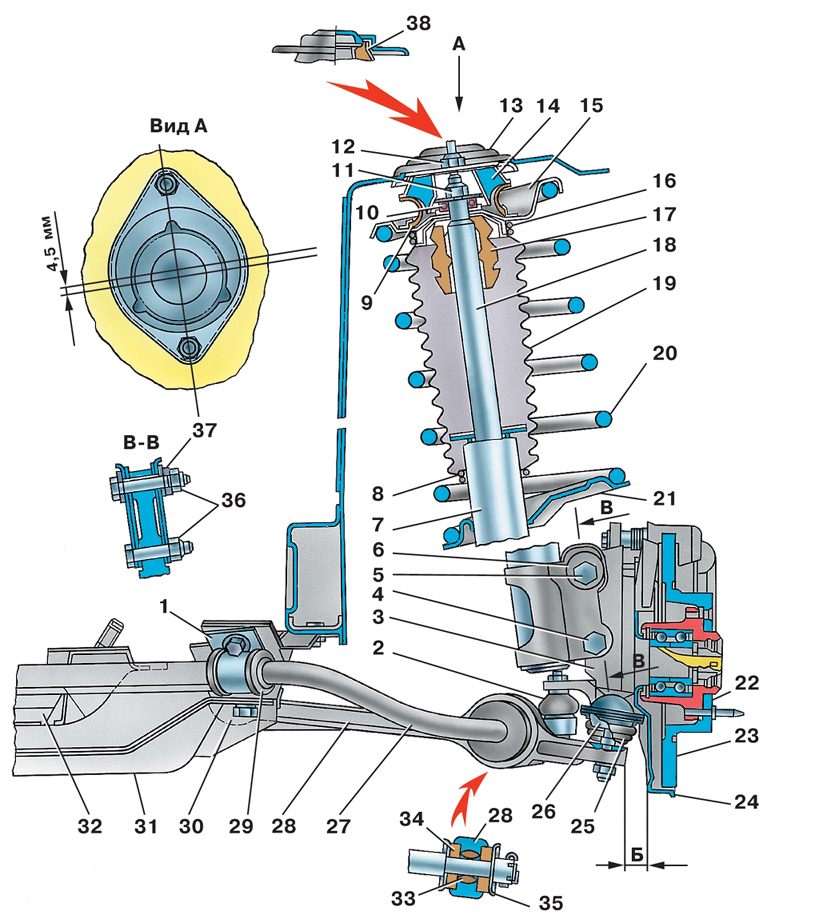

Рис. 4.1. Передняя подвеска: 1 – скоба стабилизатора; 2 – шарнир рулевого механизма; 3 – поворотный кулак; 4 – болт крепления стойки к поворотному кулаку; 5 – болт регулировочный угла развала; 6 – шайба регулировочная; 7 – амортизаторная стойка; 8 – нижнее пружинное кольцо защитного чехла штока; 9 – уплотнитель верхней опоры; 10 – подшипник стойки; 11 – гайка штока; 12 – гайка крепления верхней опоры; 13 – крышка опоры; 14 – верхняя опора штока; 15 – верхняя опорная чашка пружины; 16 – верхнее пружинное кольцо защитного чехла штока; 17 – буфер сжатия; 18 – шток стойки; 19 – защитный чехол штока; 20 – пружина; 21 – нижняя опорная чашка пружины; 22 – ступица; 23 – тормозной диск; 24 – щит тормоза; 25 – защитный чехол шарового шарнира; 26 – шаровой шарнир; 27 – штанга стабилизатора поперечной устойчивости; 28 – нижний рычаг; 29 – втулка резиновая стабилизатора; 30 – резинометаллический шарнир нижнего рычага; 31 – поперечина рамы; 32 – рулевой механизм; 33 – пластмассовая втулка стабилизатора; 34 – подушка стабилизатора; З5 – опорная шайба стабилизатора; 36 – гайки крепления регулировочных болтов; 37 – втулка компенсационная; 38 – пружинное кольцо крышки

Если он меньше допустимого, отверните гайки 12 (см. рис. 4.1) крепления верхней опоры 14, поверните опору на 180° и вновь затяните гайки. При этом угол продольного наклона увеличится на 0°52'. Проверьте угол развала. Если он не соответствует приведенному, ослабьте гайки 36. Вращением головок верхних болтов 5 крепления добейтесь требуемого значения угла развала. При повороте головки болта на одно деление шкалы, нанесенной на эксцентриковую шайбу 6, относительно указателя угол развала изменяется на 0°30'; затяните гайки болтов крепления, удерживая головку верхнего болта в отрегулированном положении;

Если оно не соответствует приведенному, ослабьте гайки, фиксирующие положение боковых рулевых тяг относительно наконечников; вращением боковых тяг добейтесь требуемых значений углов схождения, одинаковых для правого и левого колес. Затяжкой гаек зафиксируйте взаимное положение боковых тяг и наконечников, удерживая их от проворачивания.
