Хендай Элантра. Насос усилителя рулевого управления



Хендай Элантра. Насос усилителя рулевого управления

Насос усилителя рулевого управления

15.17 Насос усилителя рулевого управления Хендай Элантра

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

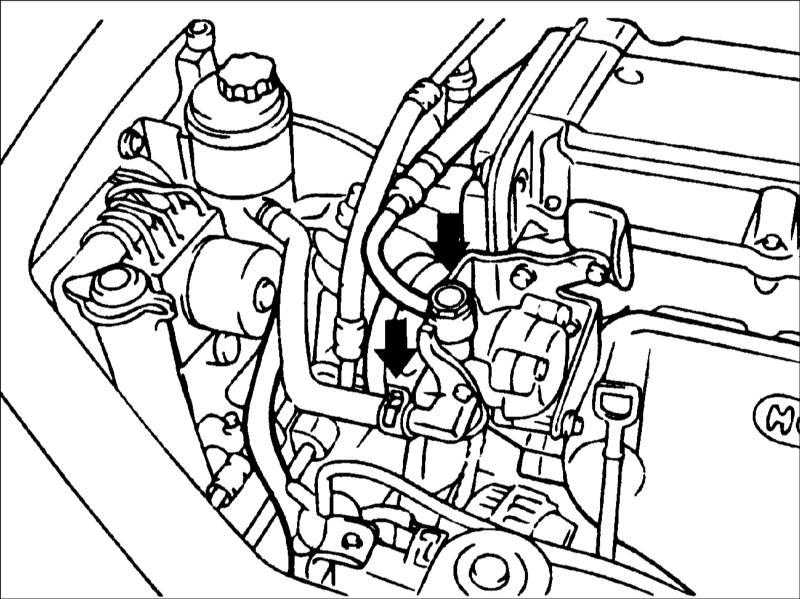

  1. Отсоедините напорный шланг от насоса.
15.17 Насос усилителя рулевого управления Хендай Элантра
  1. Отсоедините всасывающий фильтр от разъема всасывания и слейте жидкость в контейнер.
  1. Ослабьте болты крепления насоса и снимите приводной ремень.
15.17 Насос усилителя рулевого управления Хендай Элантра

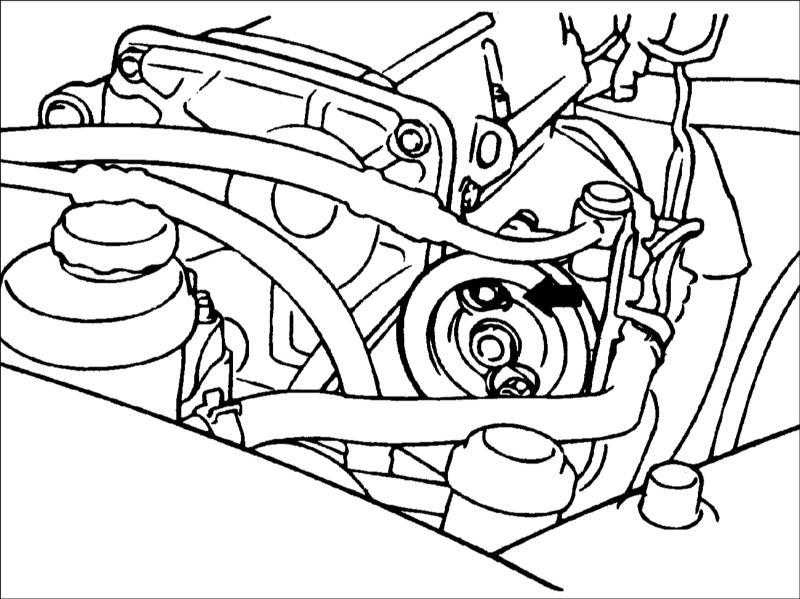

  1. Выверните болт регулировки натяжения ремня.
15.17 Насос усилителя рулевого управления Хендай Элантра

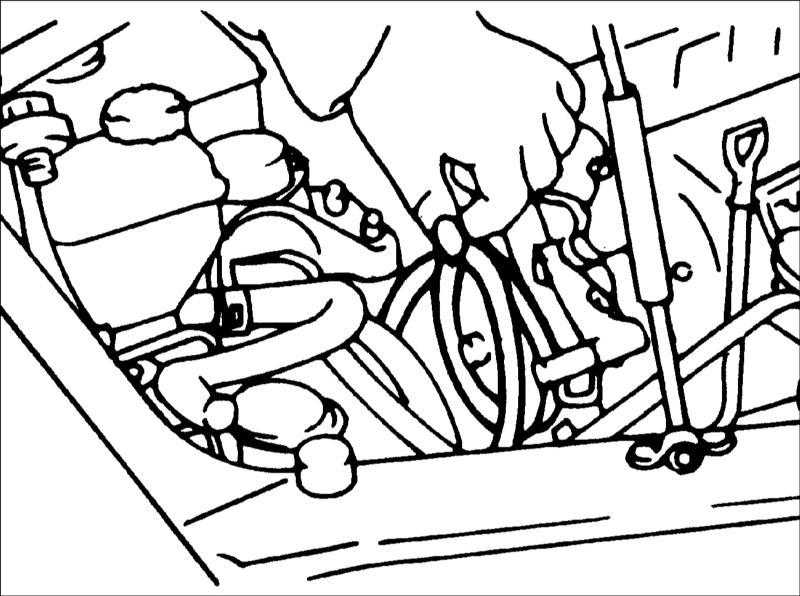

  1. Снимите приводной ремень со шкива насоса усилителя рулевого управления.

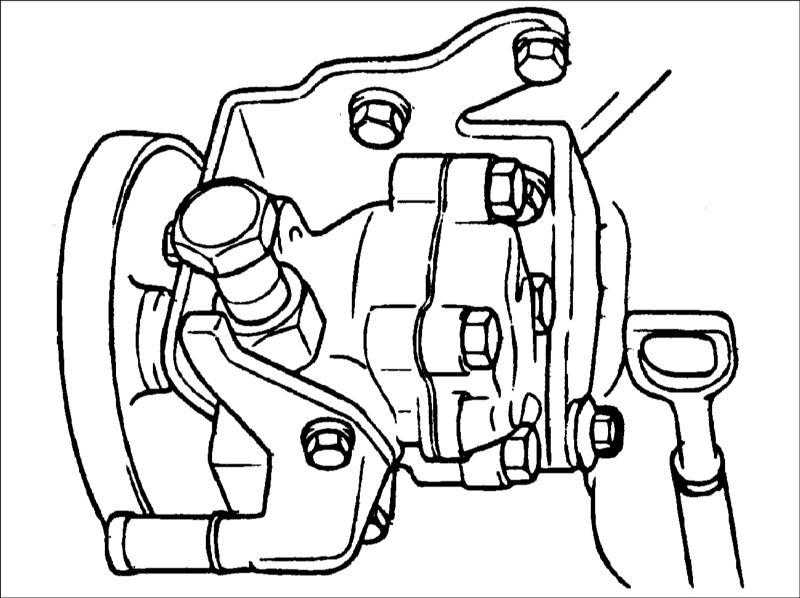

  1. Выверните болты крепления насоса и болт регулировки натяжения ремня.
15.17 Насос усилителя рулевого управления Хендай Элантра

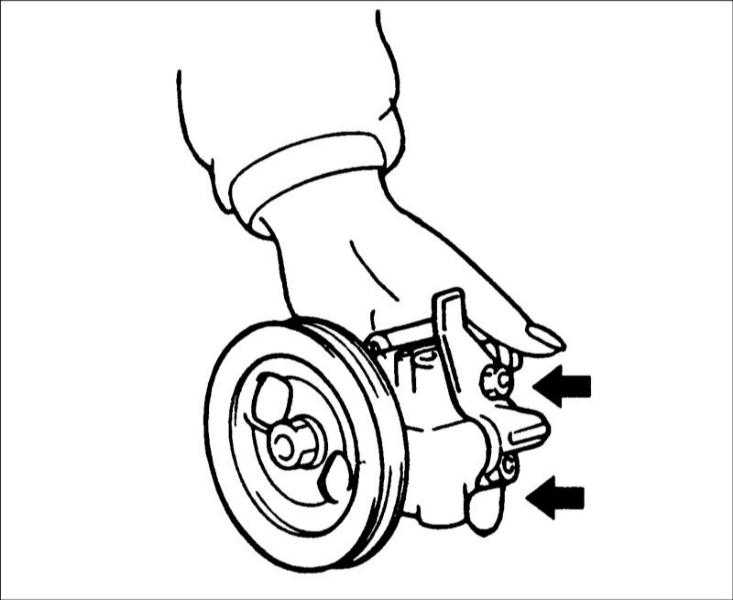

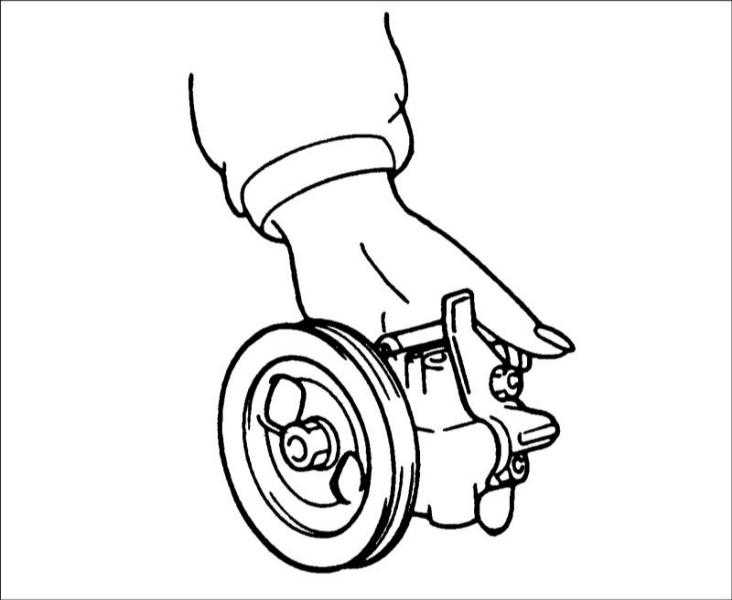

  1. Снимите насос усилителя рулевого управления.

Соблюдайте осторожность, так как из насоса будет вытекать жидкость.

15.17 Насос усилителя рулевого управления Хендай Элантра

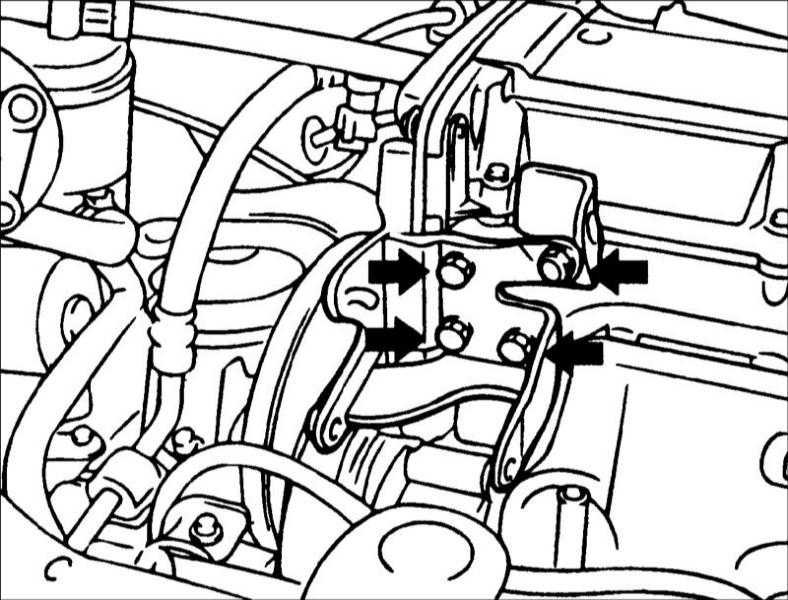

  1. Снимите кронштейн насоса усилителя рулевого управления.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

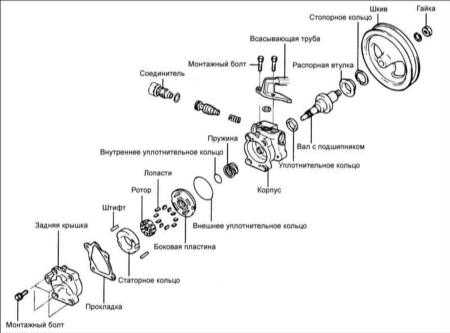

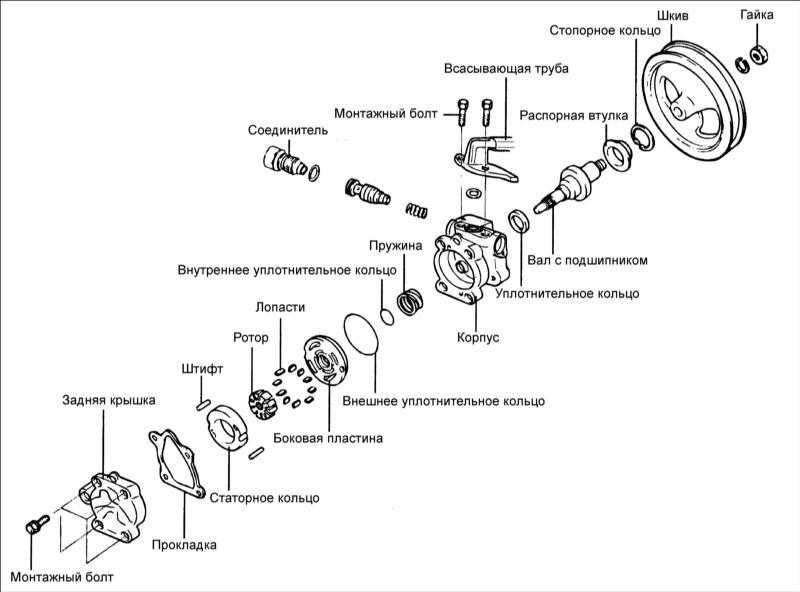

15.17 Насос усилителя рулевого управления Хендай Элантра
  1. Снимите с насоса всасывающую трубу и уплотнительное кольцо.
  1. Выверните четыре болта и снимите заднюю крышку с прокладкой и штифтами.
  2. Снимите статорное кольцо.
  3. Снимите ротор и лопасти.
  4. Снимите переднюю боковую пластину.

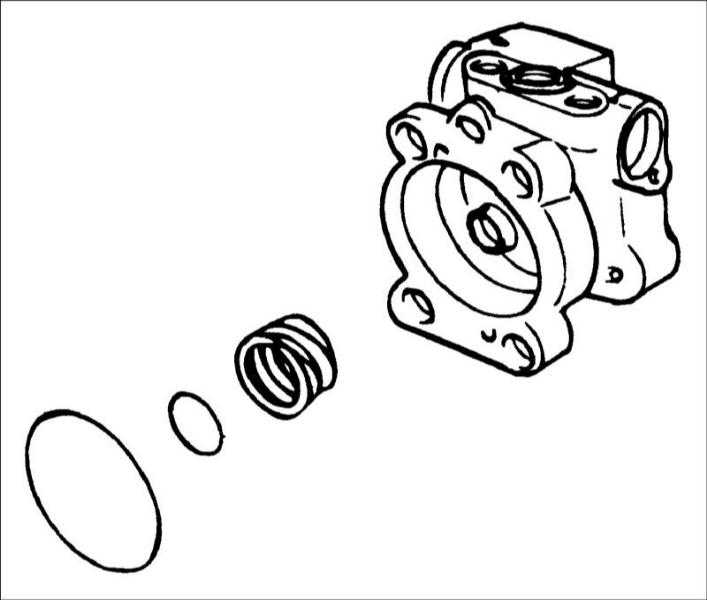

  5. Снимите внутреннее и внешнее уплотнительные кольца.
  6. Снимите пружину.
15.17 Насос усилителя рулевого управления Хендай Элантра

При сборке необходимо использовать новую прокладку и уплотнительное кольцо.

15.17 Насос усилителя рулевого управления Хендай Элантра

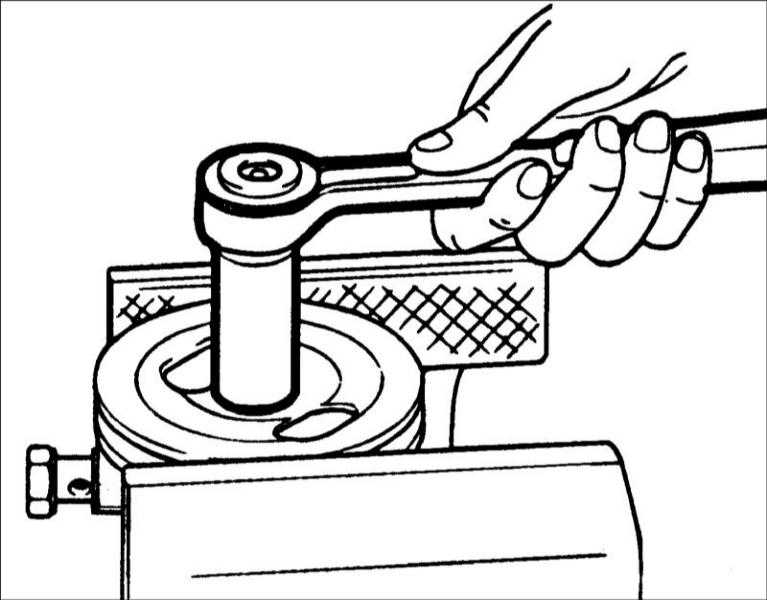

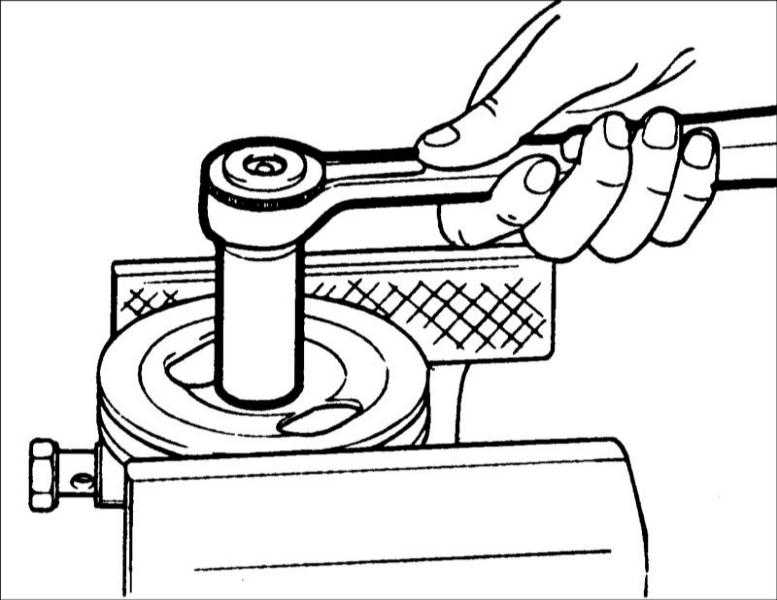

  1. Закрепите шкив в тисках, отверните гайку крепления шкива и снимите пружинную шайбу.
  1. Снимите шкив и сегментную шпонку.
15.17 Насос усилителя рулевого управления Хендай Элантра

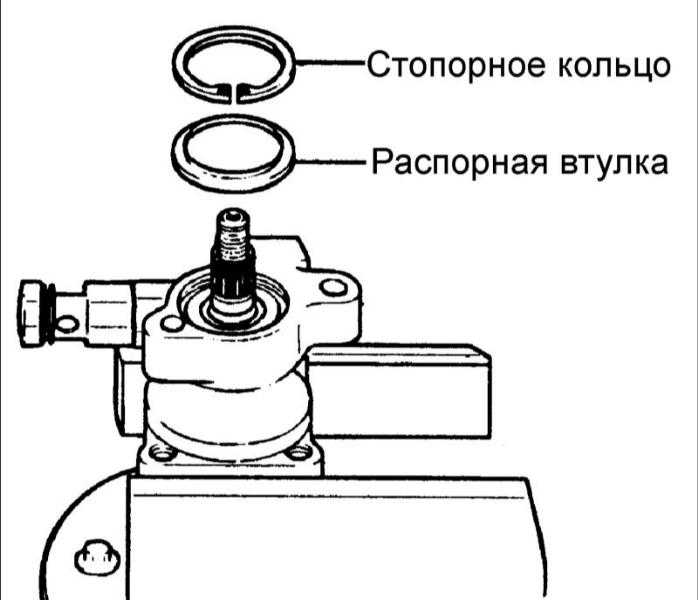

  1. Используя специальные плоскогубцы, снимите стопорное кольцо и распорную втулку.
15.17 Насос усилителя рулевого управления Хендай Элантра

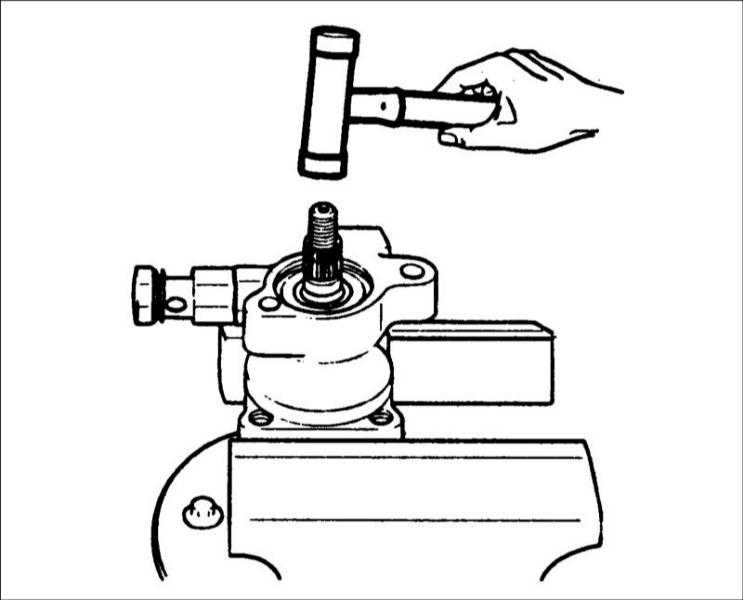

  1. Выдавите вал шкива с подшипником. При необходимости используйте капроновый молоток.
15.17 Насос усилителя рулевого управления Хендай Элантра

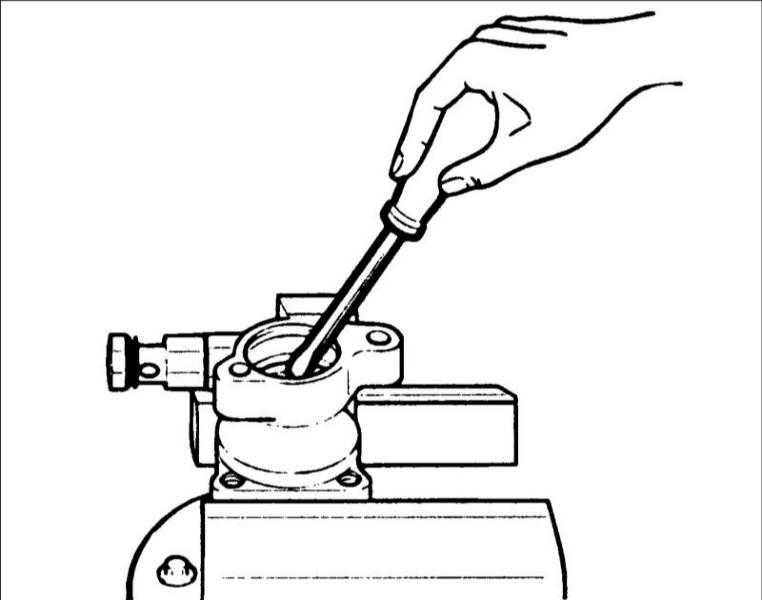

  1. Снимите уплотнительное кольцо из корпуса насоса.

При сборке необходимо использовать новое уплотнительное кольцо.

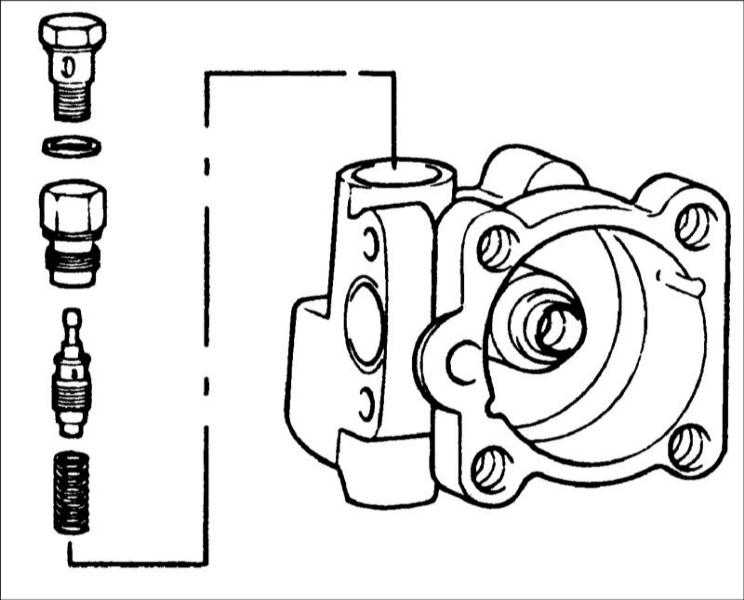

  1. Отсоедините разъем из корпуса масляного насоса и снимите клапан и пружину.
  2. Снимите с соединителя уплотнительное кольцо.

15.17 Насос усилителя рулевого управления Хендай Элантра

Не производите разборку контрольного клапана.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Измерьте длину пружины контрольного клапана в свободном состоянии. Длина пружины в свободном состоянии: 36,5 мм.
  2. Убедитесь, что контрольный клапан не погнут.
  3. Проверьте вал на отсутствие износа и повреждений.
  4. Проверьте приводной ремень на отсутствие износа и потерю свойств.
  5. Проверьте пазы ротора и лопасти на отсутствие износа.
  6. Проверьте контактную поверхность статорного кольца и лопастей на отсутствие износа.
  7. Проверьте лопасти на отсутствие повреждений.
  8. Проверьте на отсутствие износа боковую пластину и поверхность контакта вала и крышки насоса.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите пружину контрольного клапана, клапан и соединитель в корпусе насоса.
15.17 Насос усилителя рулевого управления Хендай Элантра

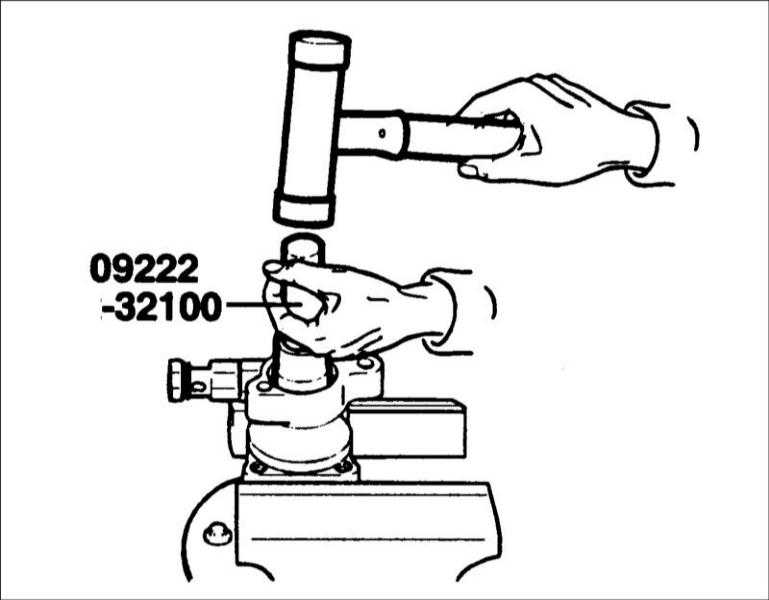

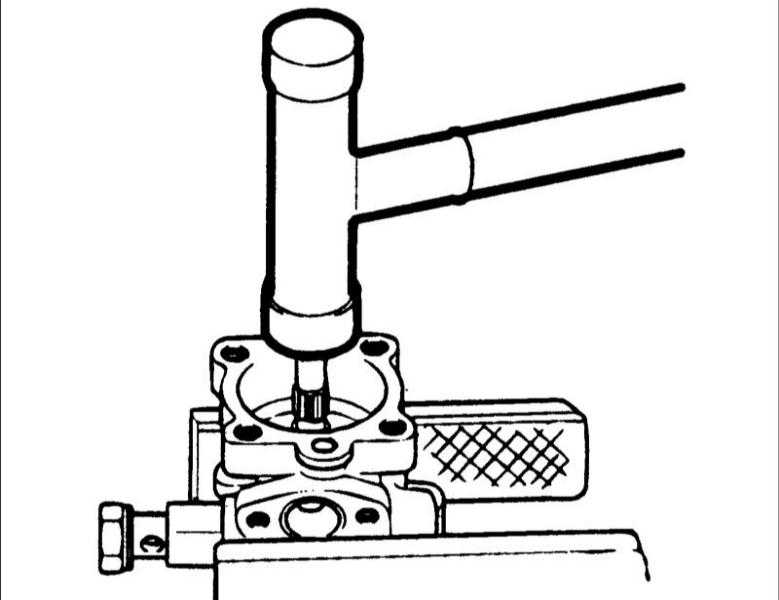

  1. Специальным инструментом 09222–32100 установите масляное уплотнение в корпус насоса.
15.17 Насос усилителя рулевого управления Хендай Элантра
  1. Мягко вставьте сборку вала и установите распорную втулку и стопорное кольцо.
15.17 Насос усилителя рулевого управления Хендай Элантра
15.17 Насос усилителя рулевого управления Хендай Элантра
  1. Установите шкив насоса с сегментной шпонкой.
  1. Установите пружину и внутреннее уплотнительное кольцо.
15.17 Насос усилителя рулевого управления Хендай Элантра

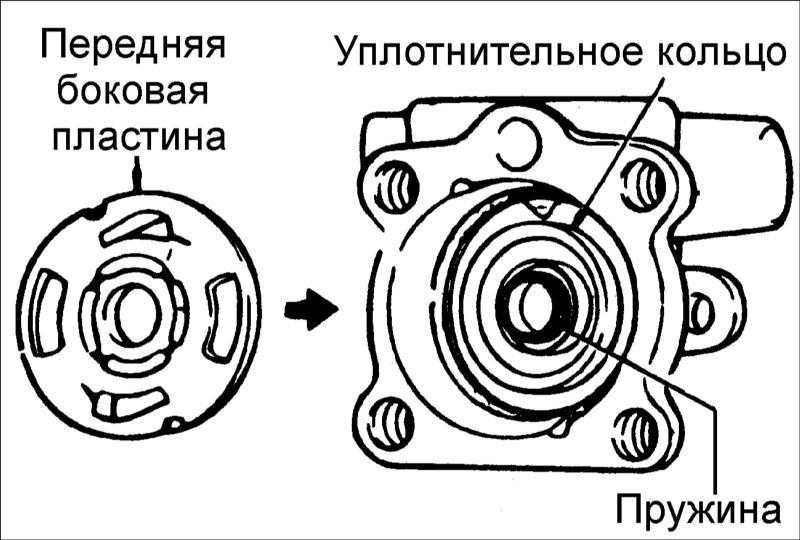

  1. Установите внешнее уплотнительное кольцо в боковую пластину и установите переднюю боковую пластину.
15.17 Насос усилителя рулевого управления Хендай Элантра

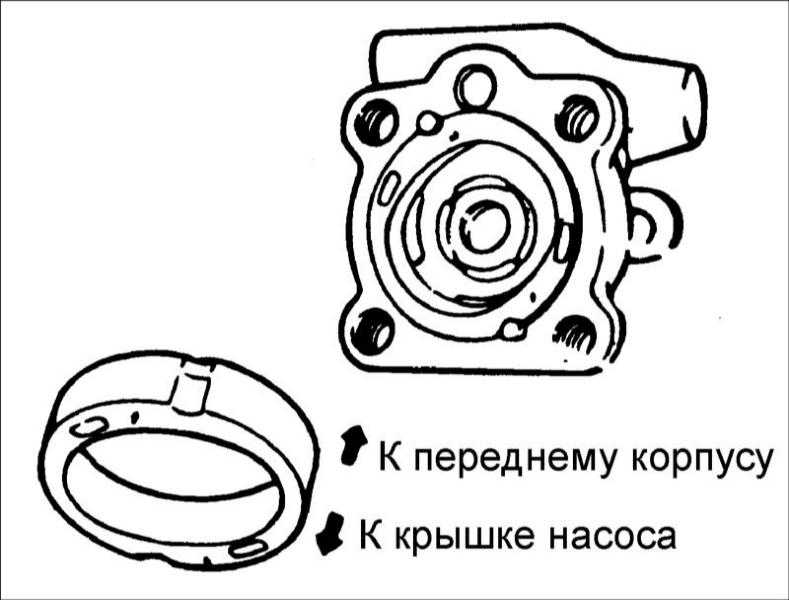

  1. Вставьте штифты в углубления переднего корпуса, затем установите статорное кольцо, обращая внимание на направление его установки.
  1. Установите ротор таким образом, чтобы метки на роторе располагались со стороны, противоположной передней части корпуса.
15.17 Насос усилителя рулевого управления Хендай Элантра

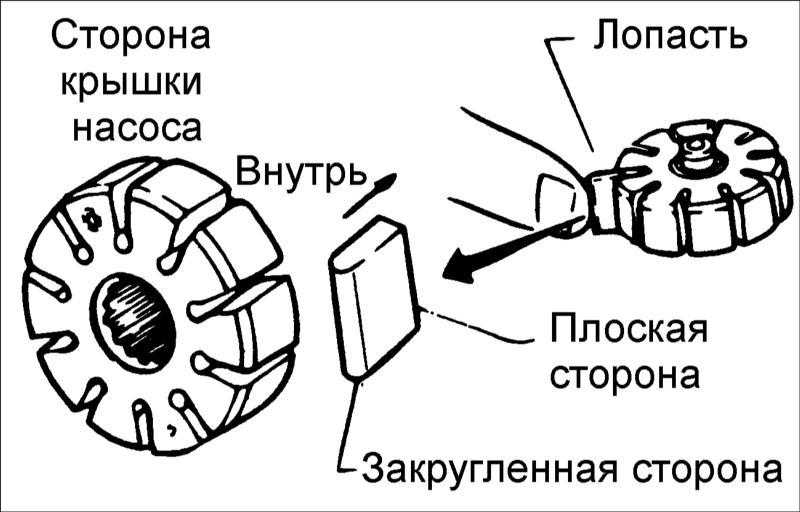

  1. Установите лопасти закругленными частями наружу.
  1. Установите прокладку и крышку насоса.
  2. Установите всасывающую трубу и уплотнительное кольцо.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

15.17 Насос усилителя рулевого управления Хендай Элантра
  1. Установите насос на кронштейн, надень приводной ремень на шкивы и затяните болт регулировки натяжения ремня. Момент затяжки: 3,5–10 Н•м.
  1. Установите всасывающий фильтр.
  2. Подсоедините к насосу напорный шланг.

Установите напорный шланг так, чтобы он не был перекручен и не входил в соприкосновение с любыми другими частями.

  1. Залейте жидкость. Рекомендованная жидкость: PSF–3.
  2. Прокачайте гидравлический привод усилителя рулевого управления.
  3. Проверьте давление, создаваемое насосом.
