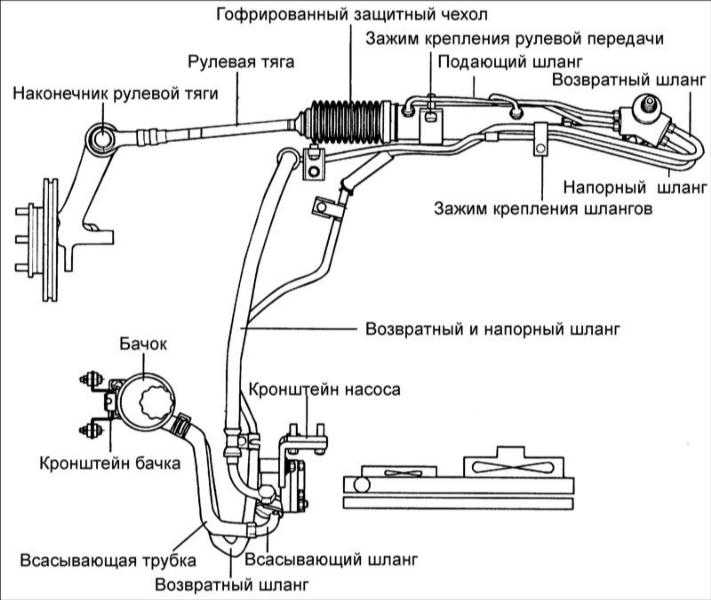

Шланги усилителя рулевого управления

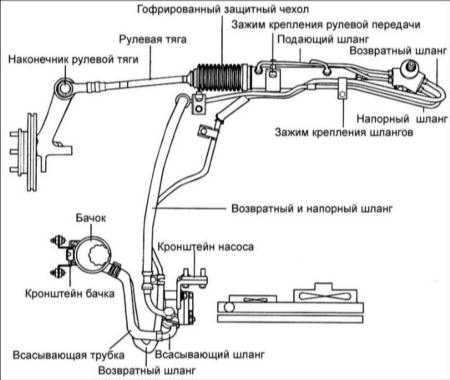

15.15 Шланги усилителя рулевого управления Хендай Элантра

15.15 Шланги усилителя рулевого управления Хендай Элантра

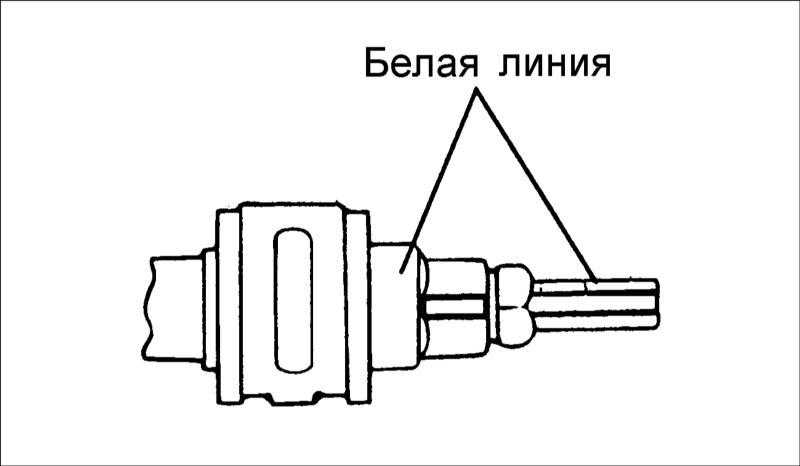

При соединении трубы и шланга убедитесь, что совместили метки белого цвета на каждом элементе.

Напорный шланг и труба

 ПОРЯДОК ВЫПОЛНЕНИЯ

15.15 Шланги усилителя рулевого управления Хендай Элантра

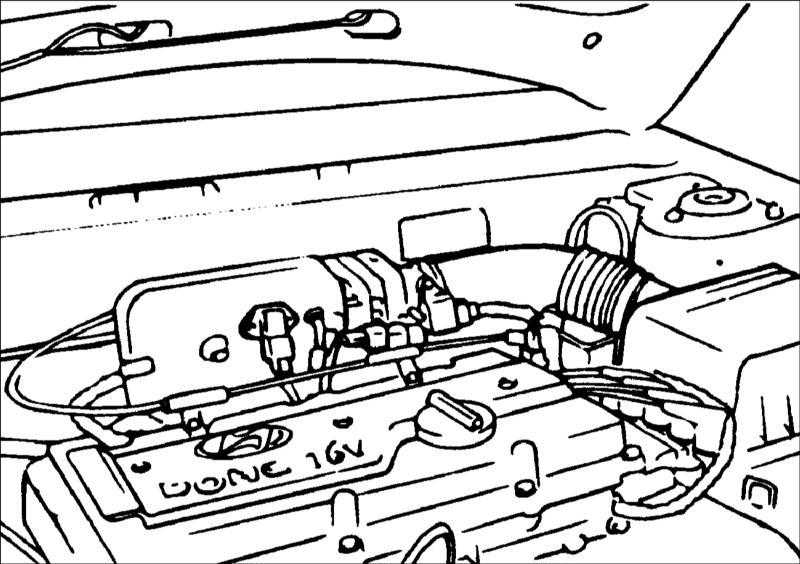

  1. Снимите воздухозаборный патрубок.
15.15 Шланги усилителя рулевого управления Хендай Элантра

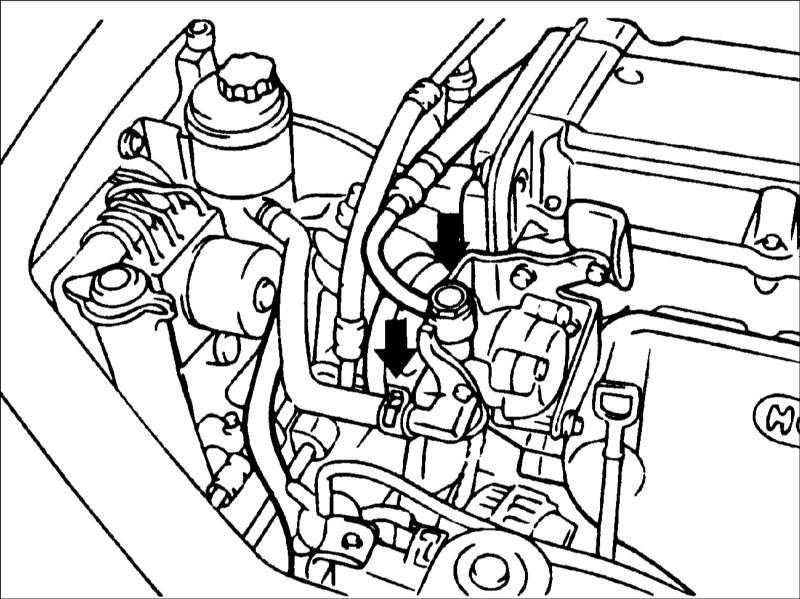

  1. Снимите зажим крепления напорного шланга.
  1. Отсоедините фитинг трубы со стороны рулевой передачи.
  2. Поднимите автомобиль и снимите зажим, крепящий напорную и возвратную трубки.
15.15 Шланги усилителя рулевого управления Хендай Элантра
  1. Опустите автомобиль и снимите соединитель (24 мм).
15.15 Шланги усилителя рулевого управления Хендай Элантра

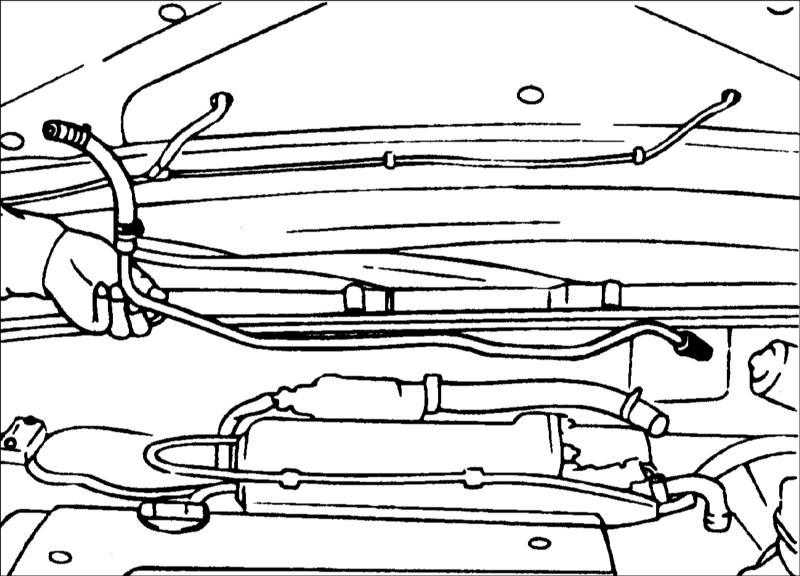

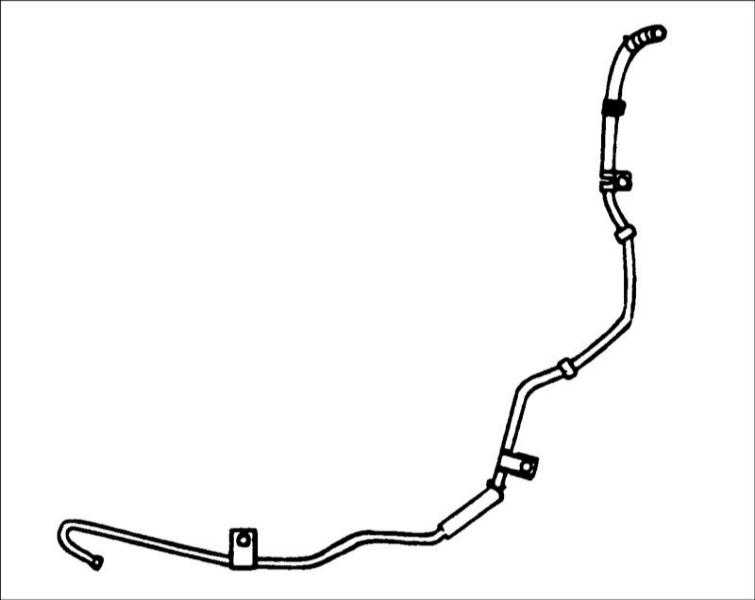

  1. Снимите напорный шланг и трубку.
  1. Установка проводится в последовательности, обратной снятию.
  1. Установите напорный шланг и трубку так, чтобы они не были перекручены и не касались подвижных элементов автомобиля.
  2. Прокачайте гидравлический привод усилителя рулевого управления.

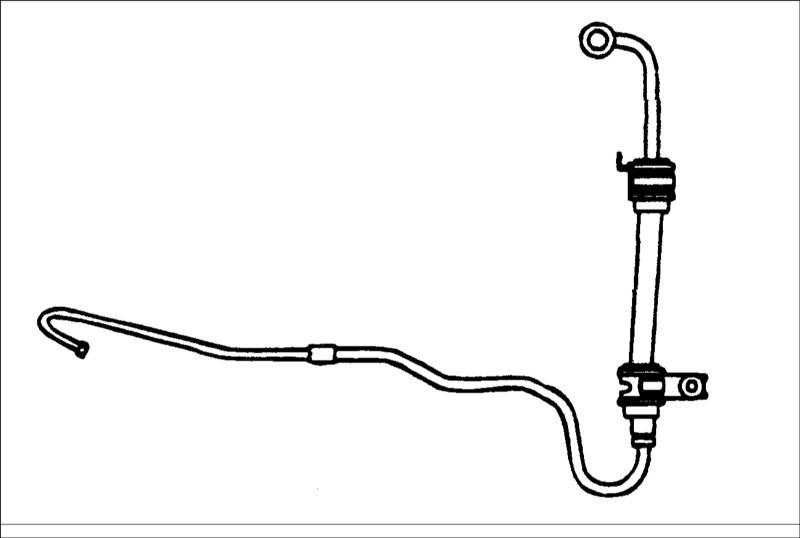

Возвратный шланг и труба

 ПОРЯДОК ВЫПОЛНЕНИЯ

15.15 Шланги усилителя рулевого управления Хендай Элантра
  1. Снимите с кронштейна бачок усилителя рулевого управления.
  1. Снимите зажимы крепления возвратной трубы и шланга.
15.15 Шланги усилителя рулевого управления Хендай Элантра
  1. Снимите воздухозаборный патрубок.
  1. Отсоедините напорную трубу и фитинг возвратной трубы от рулевой передачи.
15.15 Шланги усилителя рулевого управления Хендай Элантра

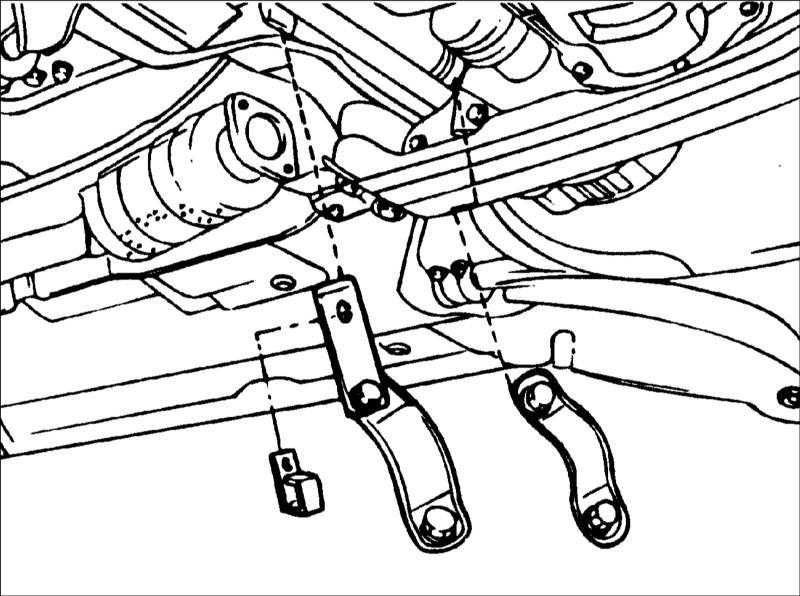

  1. Поднимите автомобиль и снимите зажим, крепящий напорную и возвратную трубки.
15.15 Шланги усилителя рулевого управления Хендай Элантра
  1. Опустите автомобиль и снимите зажим крепления возвратной трубки и шланга.
15.15 Шланги усилителя рулевого управления Хендай Элантра
  1. Установка проводится в последовательности, обратной снятию.
  1. Установите возвратный шланг и трубку так, чтобы они не были перекручены и не касались подвижных элементов автомобиля.
  2. Прокачайте гидравлический привод усилителя рулевого управления.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вручную скручивая шланг, проверьте его на отсутствие повреждений или трещин.
  2. Убедитесь, что отсутствует контакт между шлангом и другими элементами автомобиля.
