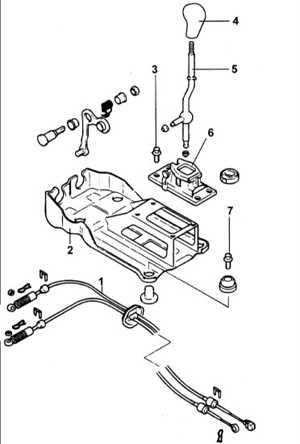

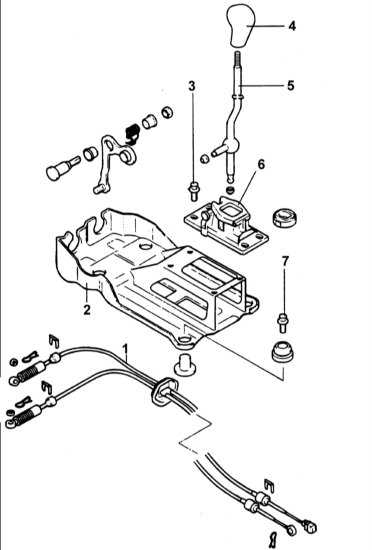

Хендай Акцент. Механизм переключения передач

1 – троса выбора и переключения передач;
2 – кронштейн;
3 – болт, 9–14 Н•м;
4 – ручка рычага;

5 – рычаг переключения передач;
6 – кожух;
7 – болт, 9–14 Н•м.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.
2. Снимите шплинты и зажимы со стороны рычага переключения передач.
3. Снимите рычаг переключения передач в сборе.
4. Снимите держатель и выверните болты.

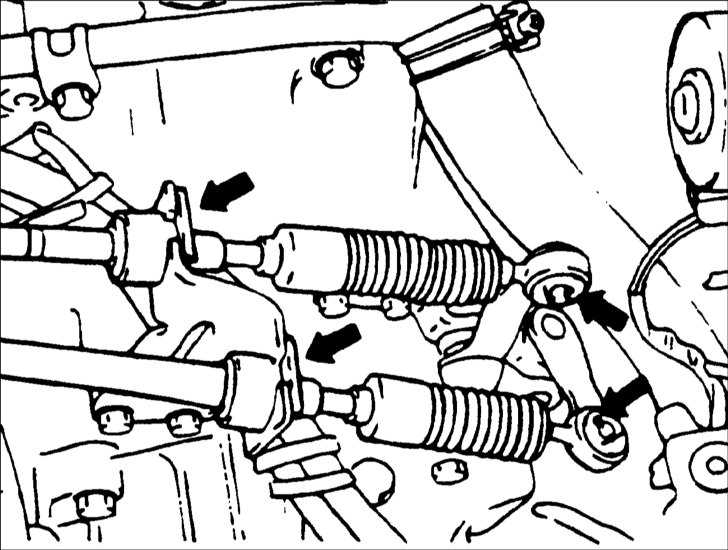

5. Снимите шплинты и зажимы со стороны коробки передач.
	6. Снимите троса выбора и переключения передач.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте трос выбора передач на легкость его перемещения в оболочке троса и отсутствие повреждений.

2. Проверьте трос переключения передач на легкость его перемещения в оболочке троса и отсутствие повреждений.

3. Проверьте защитный чехол на отсутствие повреждений.

4. Проверьте все втулки на отсутствие износа, потертостей, заклинивания, ограничения перемещения и повреждений.

5. Проверьте пружины на отсутствие повреждений и уменьшения упругости.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг переключения передач в сборе.

2. Установите троса выбора и переключения передач.
