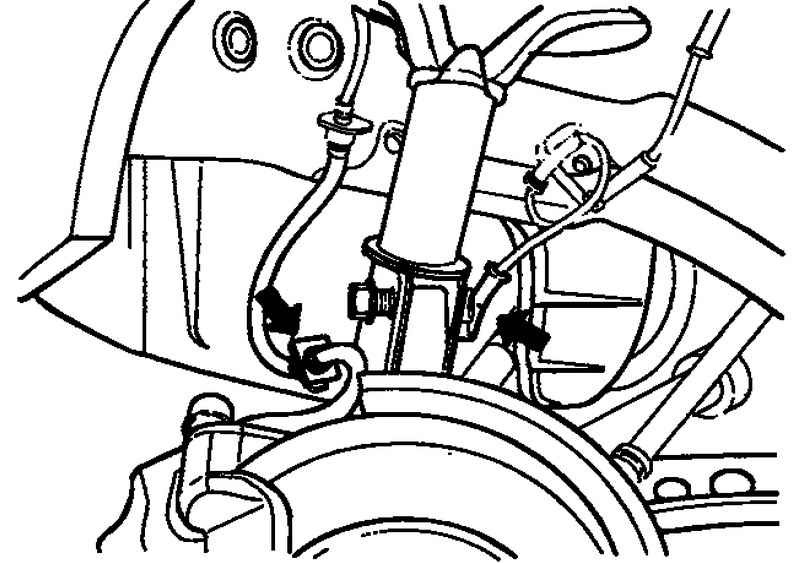

Рис. 4.13. Кронштейн тормозного шланга и датчик частоты вращения колеса
|
ВНИМАНИЕ
Будьте осторожны, не повредите датчик частоты вращения колеса.
|

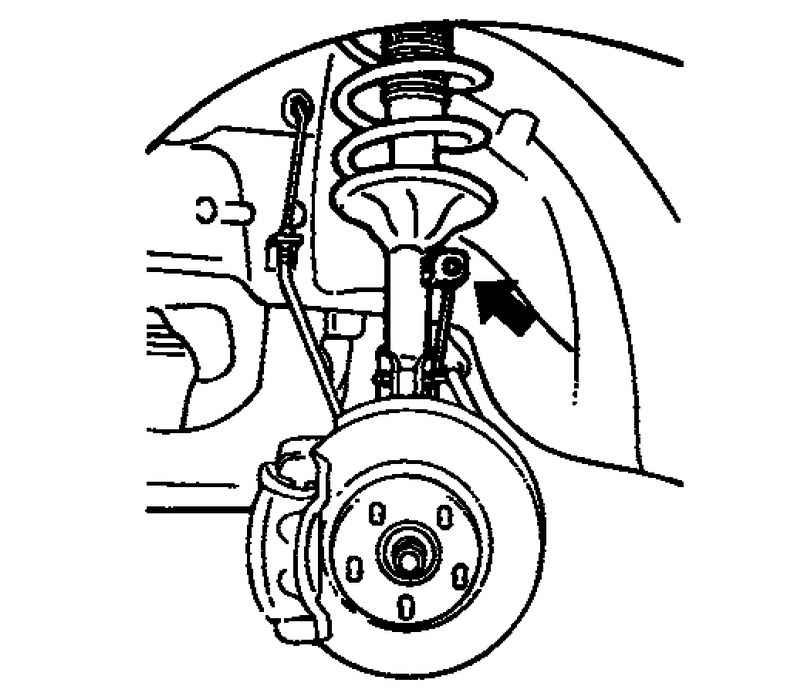

Рис. 4.14. Крепление стабилизатора поперечной устойчивости
|

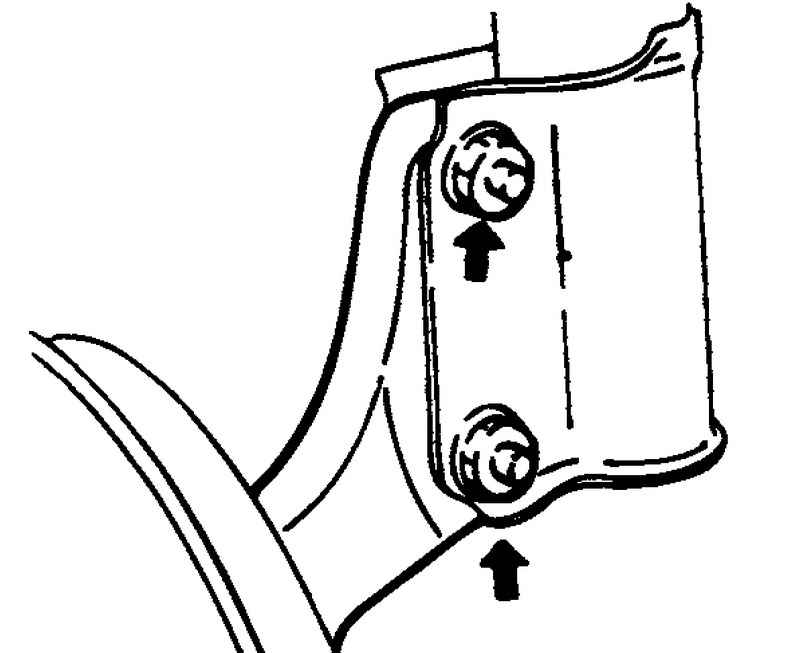

Рис. 4.15. Крепление рычага поворотного кулака
|

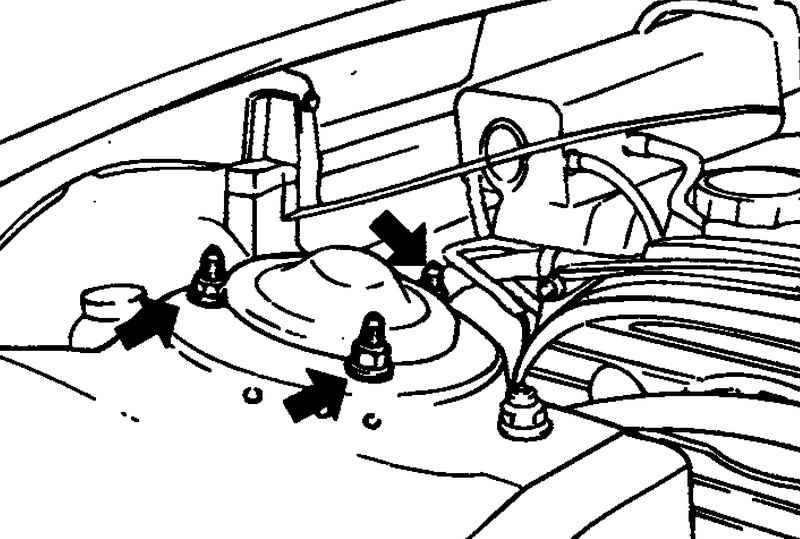

Рис. 4.16. Верхние гайки крепления стойки
|

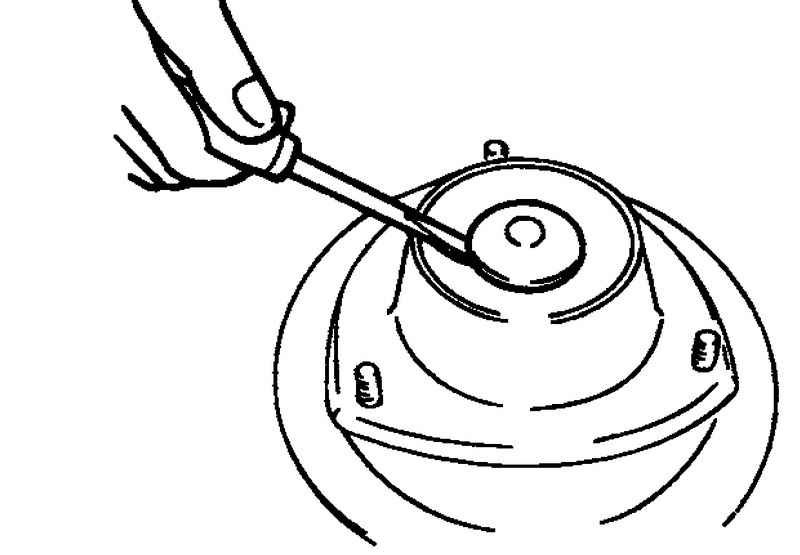

Рис. 4.17. Снятие защитного колпачка
|

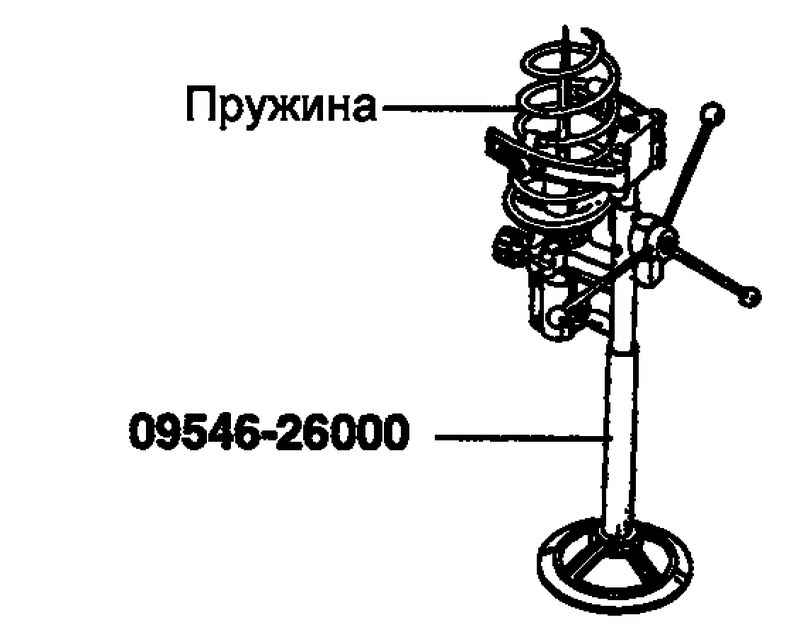

Рис. 4.18. Сжитие пружины с помощью специального инструмента
|
ПРИМЕЧАНИЕ
Не применяйте пневматический инструмент (ударный гайковерт).
|

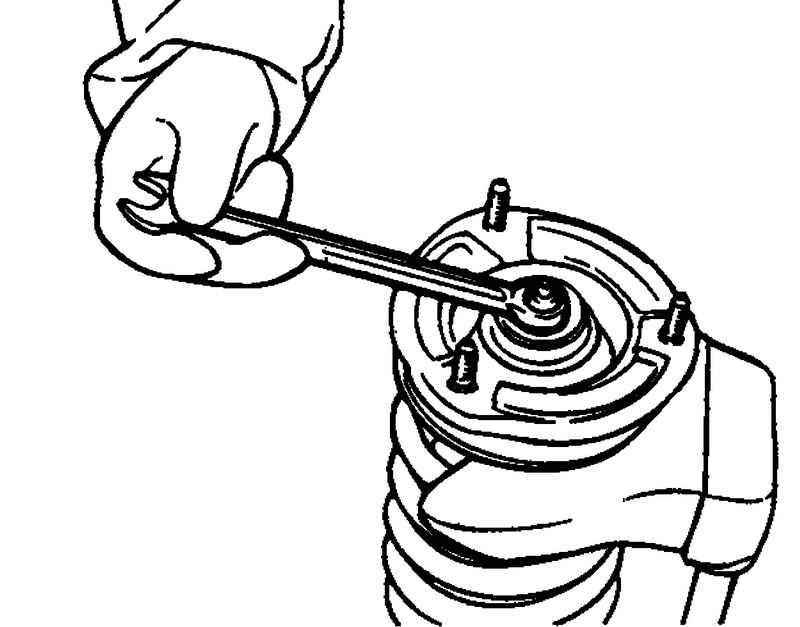

Рис. 4.19. Снятие самоконтрящейся гайки
|

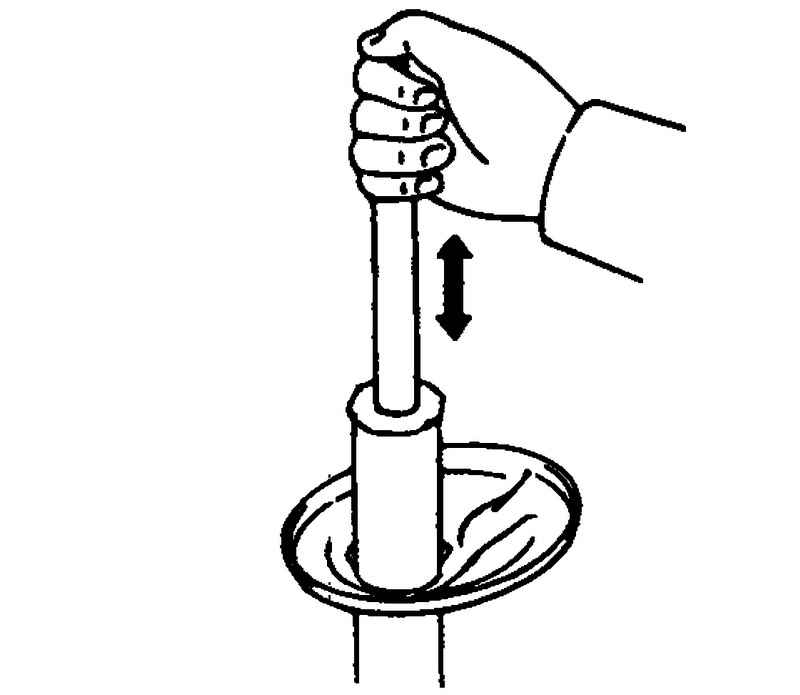

Рис. 4.20. Проверка работы штока амортизатора
|

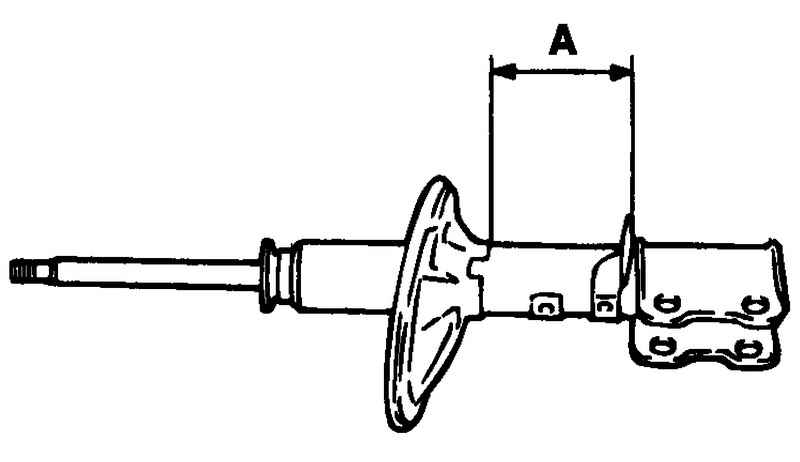

Рис. 4.21. Участок корпуса амортизатора для высверления отверстия
|
ВНИМАНИЕ
Сам по себе газ безвреден, однако при его выходе из отверстия может вылететь стружка, оставшаяся после сверления, поэтому будьте осторожны.
|
ПРИМЕЧАНИЕ
Не применяйте пневматический инструмент (ударный гайковерт).
|

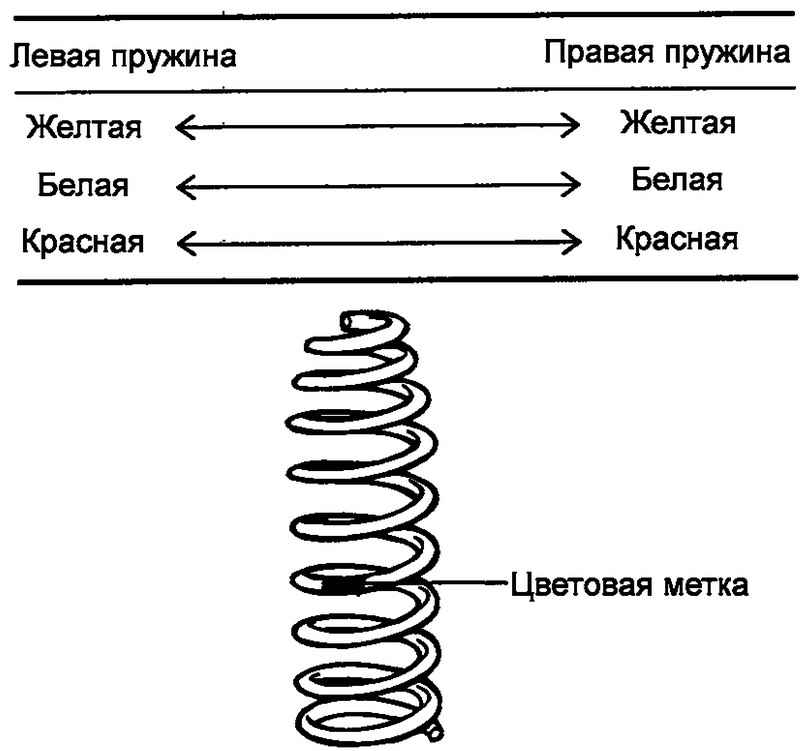

Рис. 4.22. Цветовые метки пружины амортизатора
|

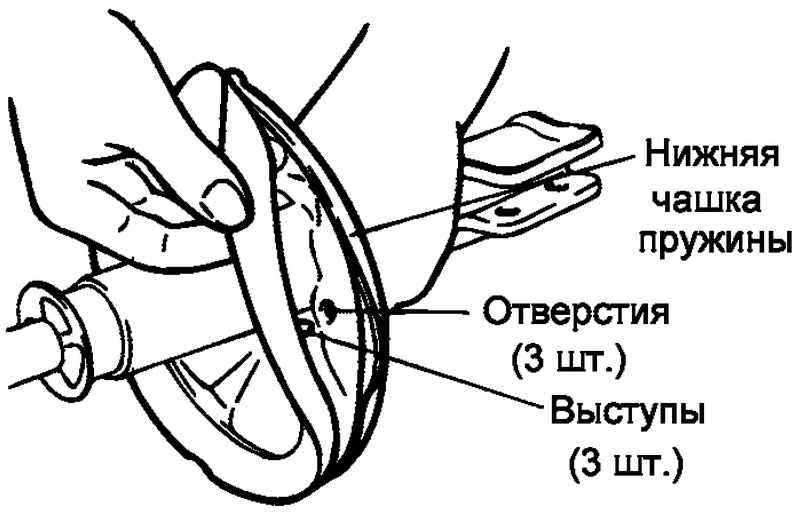

Рис. 4.23. Совмещение нижней проставки с отверстиями нижней чашки пружины
|

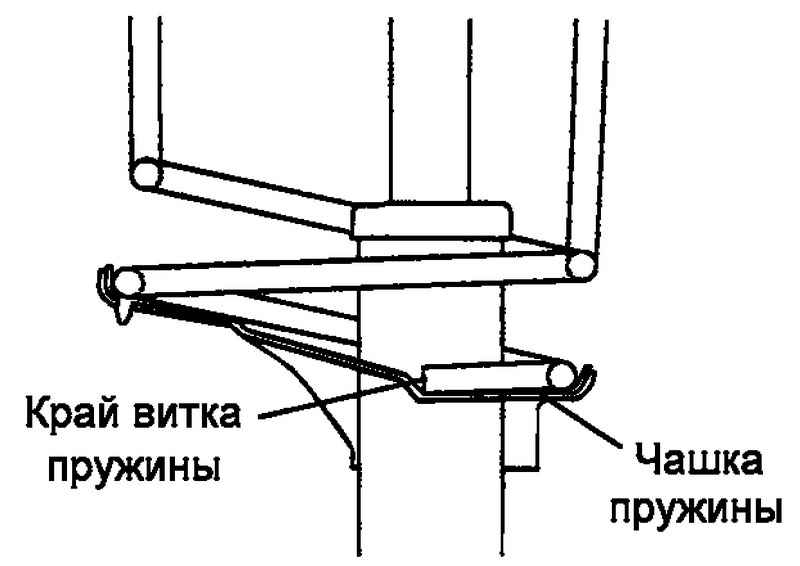

Рис. 4.24. Совмещение края витка пружины с чашкой
|
ПРИМЕЧАНИЕ
Совместите верхний и нижний торцевые витки пружины с соответствующими выемками на верхней и нижней чашках стойки (рис. 4.24).
|

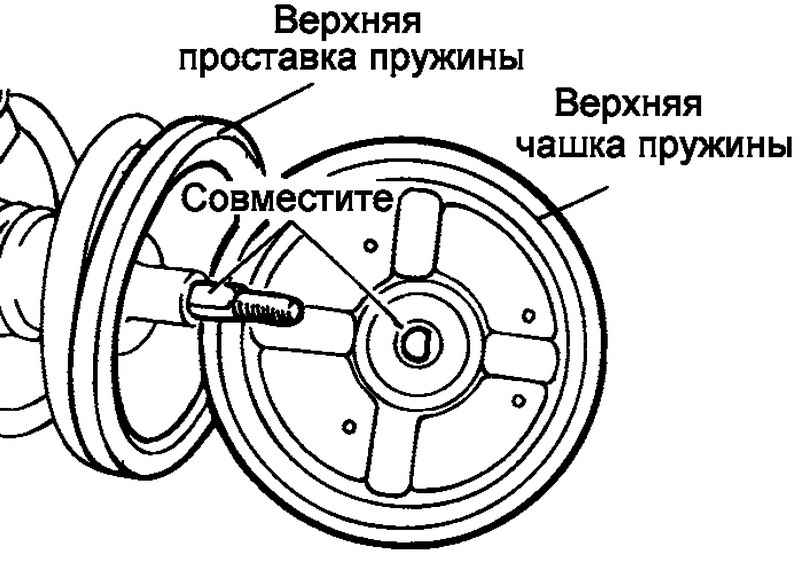

Рис. 4.25. Совмещение плоской части D-образного отверстия верхней чашки пружины с лыской безрезъбовой части штока амортизатора
|
ПРИМЕЧАНИЕ
Совместите плоскую часть D-образного отверстия верхней чашки пружины с лыской безрезъбовой части штока амортизатора (рис. 4.25).
|

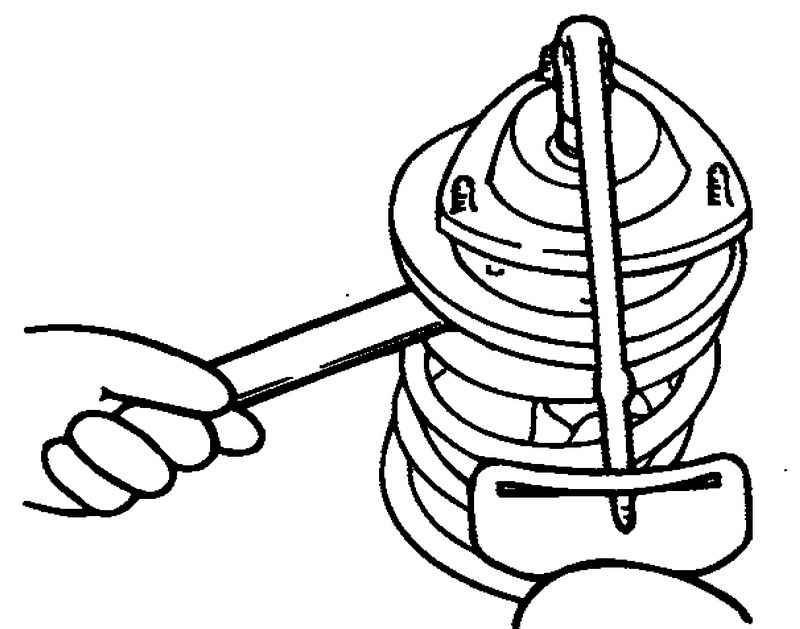

Рис. 4.26. Затягивание самоконтрящейся гайки штока амортизатора
|
ВНИМАНИЕ
Не повредите шток амортизатора инструментом.
|
