4.4.3 Верхний рычаг, нижний рычаг и вспомогательное соединение Хендай Санта Фе

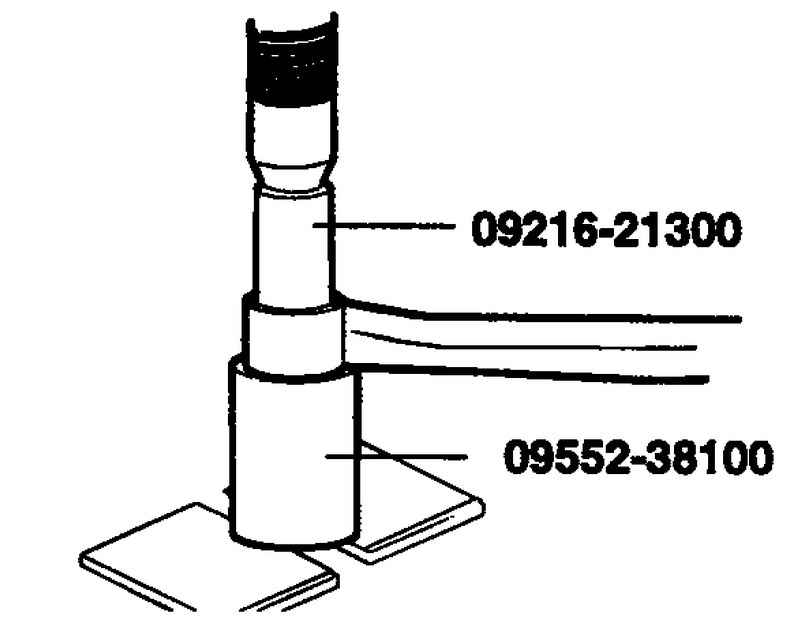

Рис. 4.40. Запрессовка втулки продольного рычага


Используя специальный инструмент, запрессуйте втулку продольного рычага (рис. 4.40).

4.4.3 Верхний рычаг, нижний рычаг и вспомогательное соединение Хендай Санта Фе

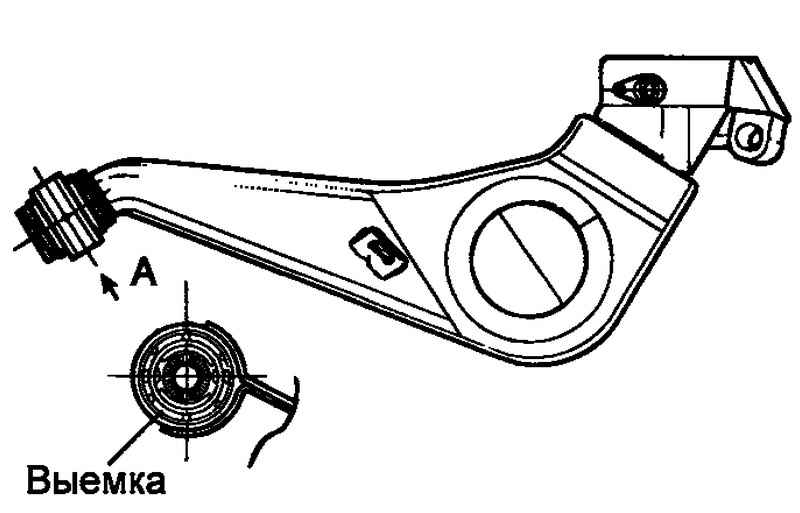

Рис. 4.41. Схема расположения втулки относительно выемки продольного рычага


ПРИМЕЧАНИЕ
Расположите втулку относительно выемки продольного рычага, как показано на рисунке 4.41. Затем запрессуйте втулку.
Отклонение: ±3° или меньше.
Номинальное усилие для запрессовки втулки: 150 Н.
