Хендай Матрикс. Проверка падения выходного напряжения генератора

1. Переведите ключ замка зажигания в положение «OFF».

ПРИМЕЧАНИЕ Для точного определения неисправности в местах соединений убедитесь, что при выполнении проверки не потревожены оба вывода или их соединения.

2. Подсоедините цифровой вольтметр к выводу «В» генератора и клемме (+) аккумуляторной батареи. Подсоедините провод (+) вольтметра к выводу «В» генератора, а провод (–) вольтметра – к клемме (+) аккумуляторной батареи.

Считывайте показания вольтметра при работающем на холостом ходу двигателе и включенной нагрузке на генератор (фары головного света, вентилятор отопителя и т.д.).

В норме вольтметр должен показать номинальное напряжение 0,3 В.

Если падение напряжения больше 0,3 в, то причиной, скорее всего, является дефект проводки.

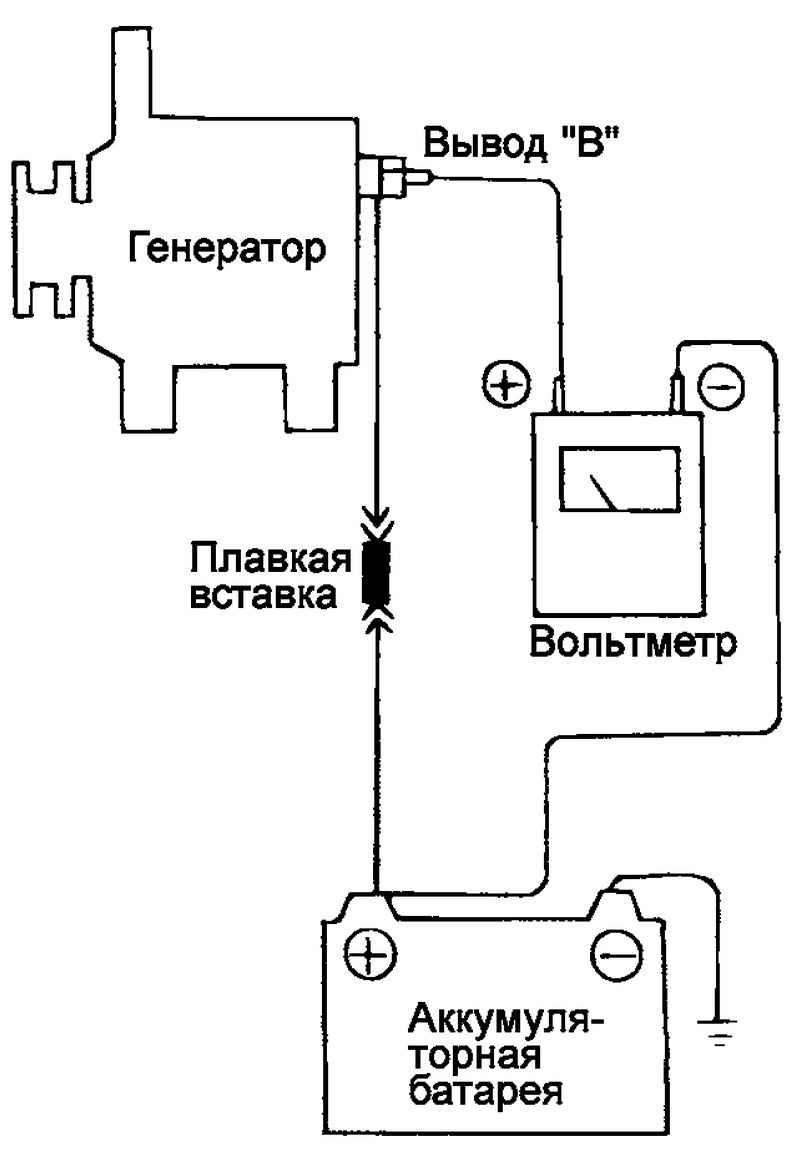

Рис. 7.10. Схема проверки проводки генератора

Проверьте проводку от вывода «В» генератора через плавкую вставку до клеммы (+) аккумуляторной батареи (рис. 7.10).

Проверьте состояние изоляции проводов (отсутствие следов перегрева) и контакт в разъемах. Устраните дефекты, затем повторите проверку.

После завершения проверки выключите все потребители (фары головного света, вентилятор отопителя и т.д.), затем выключите зажигание.
