Хендай Матрикс. Проверка удерживающей обмотки тягового реле

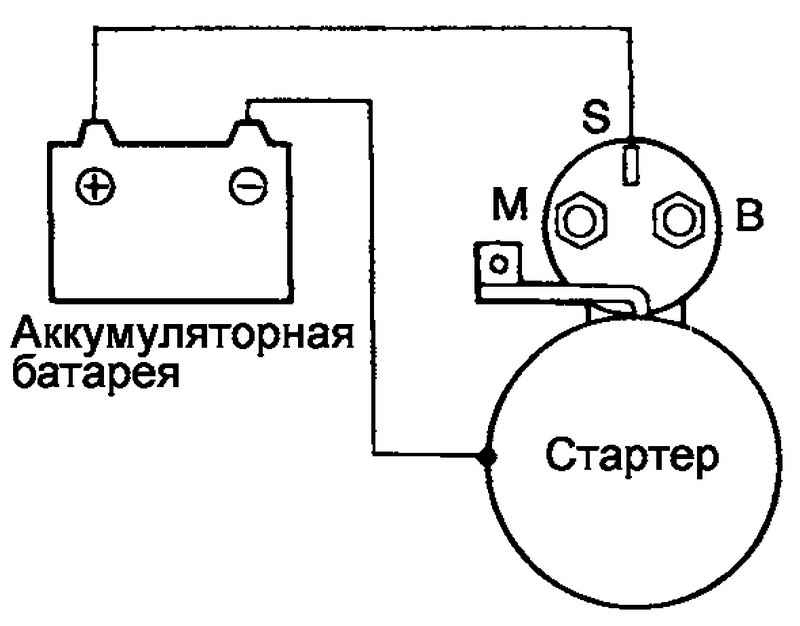

Рис. 7.59. Схема проверки удерживающей обмотки тягового реле

Подсоедините провода от клемм 12 В аккумуляторной батареи к выводу «S» (+) и корпусу стартера (рис. 7.59).

ВНИМАНИЕ Данную проверку необходимо производить быстро, не более 10 с, для предотвращения перегорания обмотки стартера.

Если ведущая шестерня, выдвинутая вручную до упора, остается в выдвинутом положении, значит удерживающая обмотка исправна. Если же шестерня втягивается, значит имеется обрыв в удерживающей обмотке. В этом случае замените тяговое реле.
