6.1.17 Снятие и установка электронного блока управления ABS Хендай Матрикс

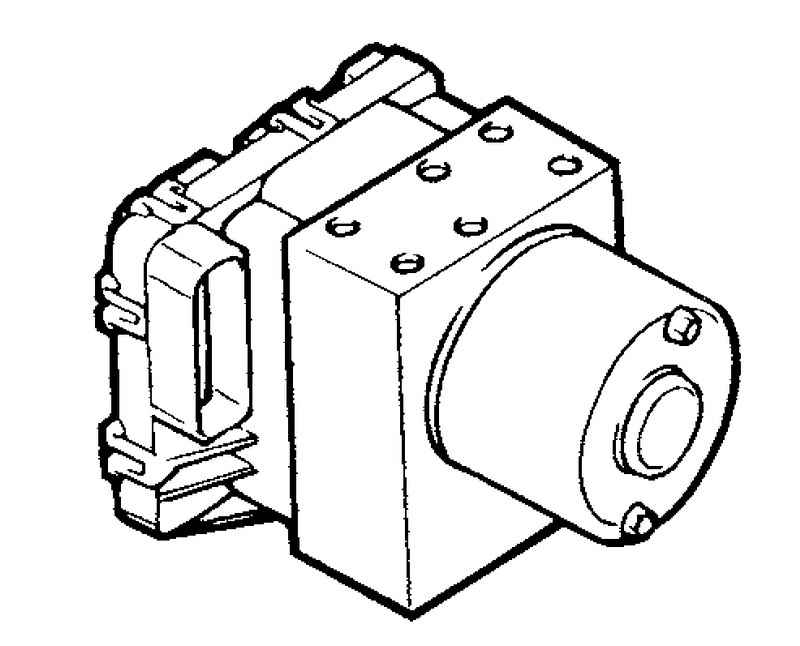

Рис. 6.66. Электронный блок управления ABS



Снятие

6.1.17 Снятие и установка электронного блока управления ABS Хендай Матрикс

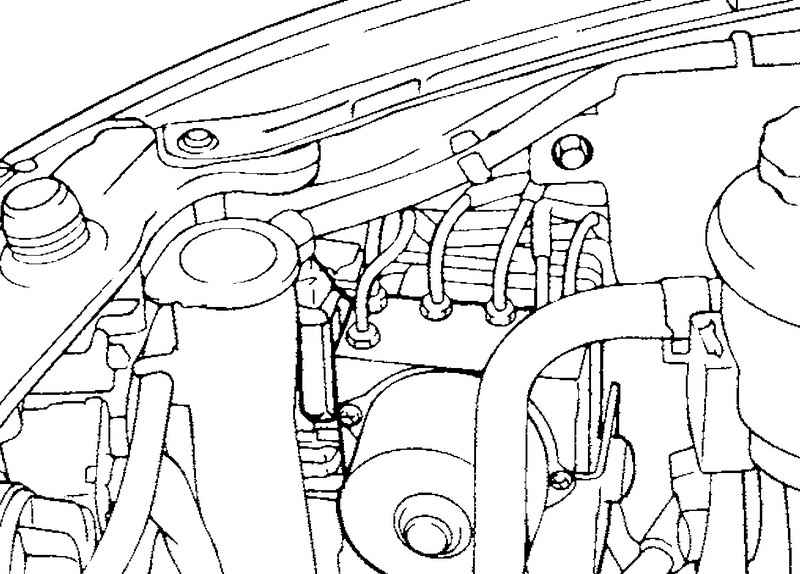

Рис. 6.67. Тормозные трубки гидравлического блока ABS

Отсоедините тормозные трубки от гидравлического блока ABS (рис. 6.67).

6.1.17 Снятие и установка электронного блока управления ABS Хендай Матрикс

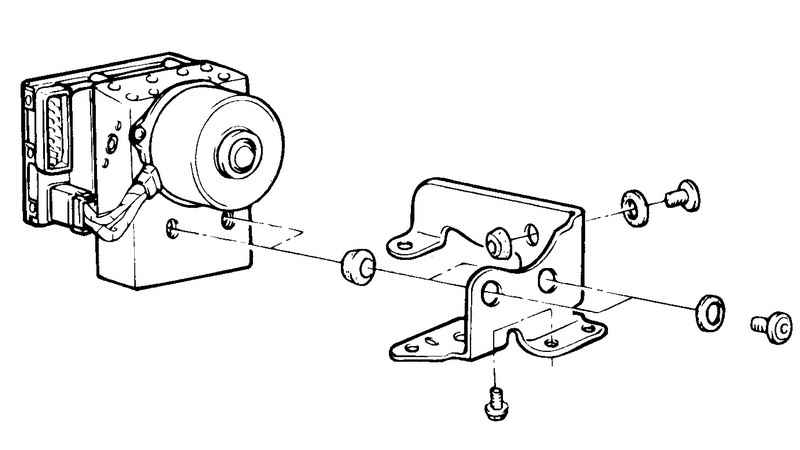

Рис. 6.68. Узел гидравлического блока

Отверните болт крепления узла гидравлического блока и электронного блока управления ABS (HESU), затем снимите узел (рис. 6.68).

6.1.17 Снятие и установка электронного блока управления ABS Хендай Матрикс

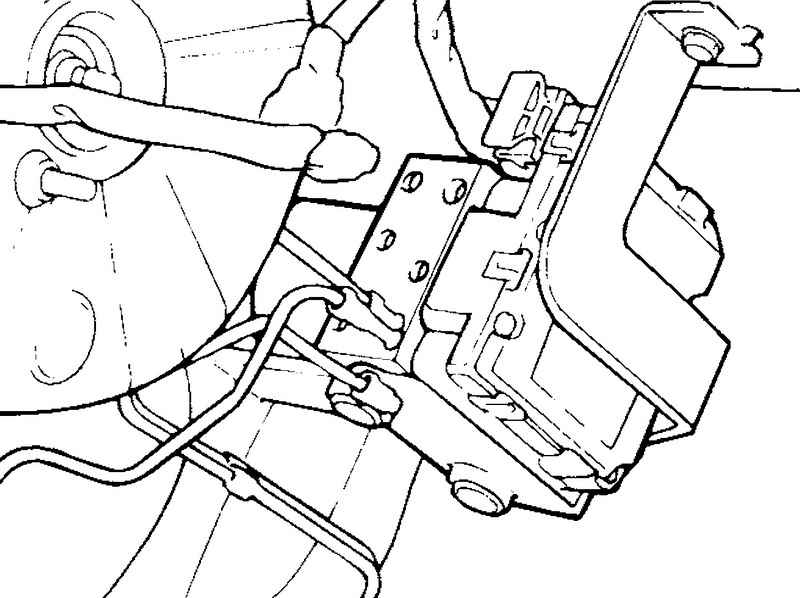

Рис. 6.69. Разъемы электронного блока управления ABS

Отсоедините разъемы электронного блока управления ABS (рис. 6.69).

ВНИМАНИЕ
Никогда не пытайтесь разбирать узел гидравлического блока и электронного блока управления ABS (HESU).
Блок управления должен переноситься и храниться в вертикальном положении с заглушенными отверстиями. Тормозную жидкость из блока не сливайте.

Установка
Установка производится в порядке, обратном снятию.
Затяните болт и гайки крепления блока управления и тормозных трубок регламентированным моментом.
Момент затяжки болта крепления: 8–10 Н·м, гайки трубок: 13–17 Н·м.
