Хендай Матрикс. Замена рабочего тормозного цилиндра



Хендай Матрикс. Замена рабочего тормозного цилиндра

Отсоедините от цилиндра тормозную трубку.

6.1.14 Замена рабочего тормозного цилиндра Хендай Матрикс

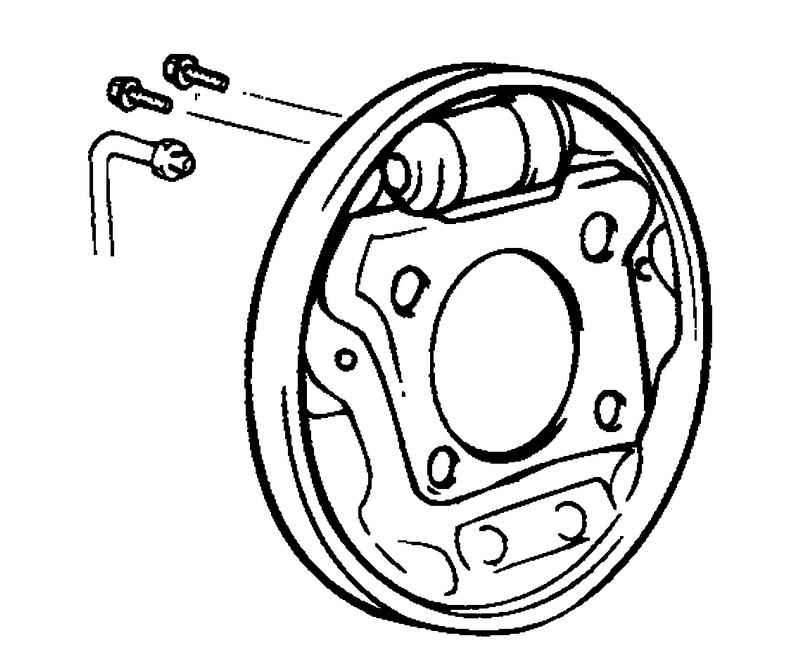

Рис. 6.51. Болты крепления колесного тормозного цилиндра


Отверните два болта крепления и снимите колесный тормозной цилиндр (рис. 6.51).
Снимите манжеты цилиндра.
Снимите крышки поршня и поршень.

6.1.14 Замена рабочего тормозного цилиндра Хендай Матрикс
Рис. 6.52. Возвратная пружина


Снимите возвратную пружину (рис. 6.52).

6.1.14 Замена рабочего тормозного цилиндра Хендай Матрикс

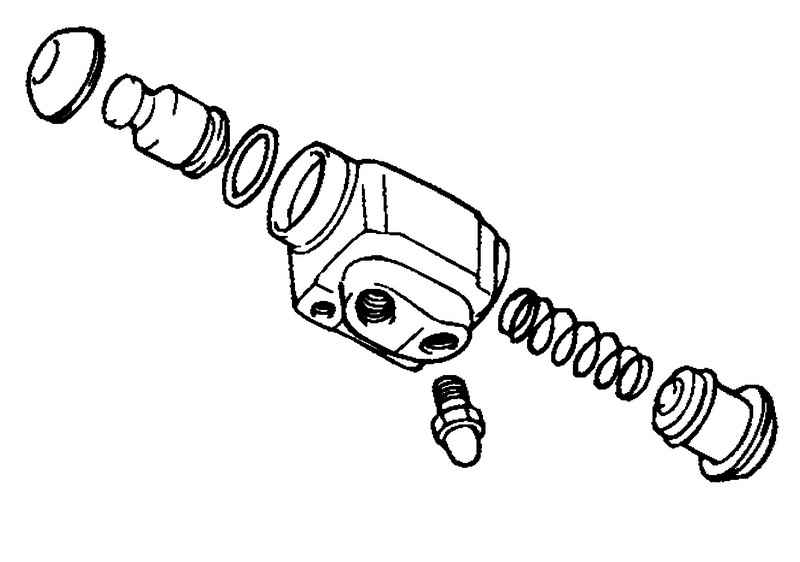

Рис. 6.53. Компоненты колесного тормозного цилиндра


Перед сборкой колесного тормозного цилиндра проверьте детали, перечисленные ниже (рис. 6.53).
Цилиндр и поршень – на отсутствие износа и ржавчины.
Корпус цилиндра – на отсутствие трещин и других повреждений.
Состояние контактной поверхности поршня и тормозных колодок.
Состояние возвратной пружины.
Сборка и установка тормозного колесного цилиндра производятся в обратном порядке.

ПРИМЕЧАНИЕ
Перед сборкой промойте детали изопропиловым спиртом.
Перед установкой смазывайте детали чистой тормозной жидкостью.
Крышки и манжеты поршня повторно не устанавливайте.

ВНИМАНИЕ
Будьте осторожны, не потеряйте стальной шарик дренажного штуцера.
