Хендай Соната. Переднее сиденье

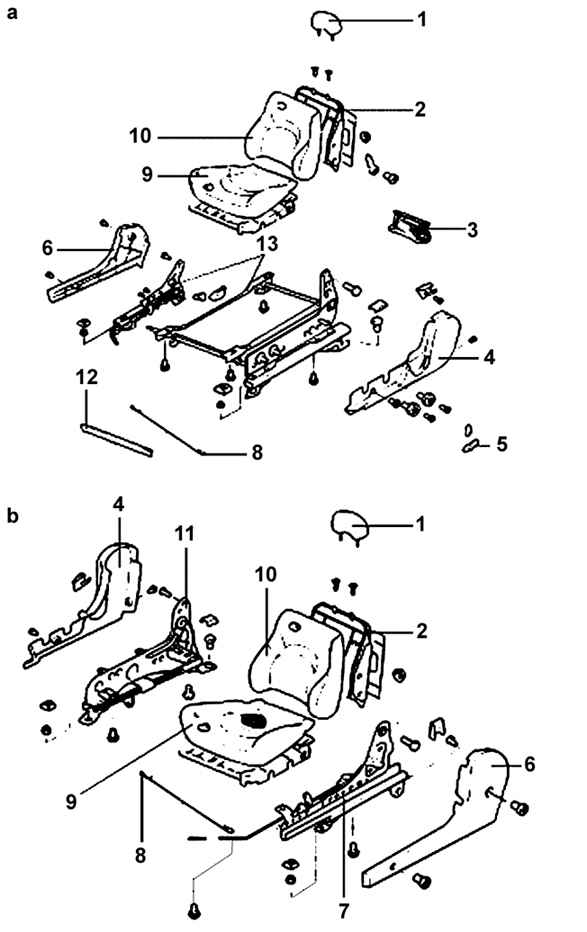

Рис. 7.51. Элементы передних сидений: а – сиденье водителя; b – сиденье переднего пассажира;

1 – подголовник; 2 – рама спинки; 3 – интерфейсный блок PPD; 4 – защитная крышка; 5 – кнопка регулировки положения сиденья; 6 – внутренняя защитная крышка; 7 – внутренняя направляющая салазок;

8 – торсион; 9 – подушка сиденья; 10 – спинка сиденья; 11 – наружная направляющая салазок; 12 – защитный кожух; 13 – салазки сиденья

Элементы передних сидений показаны на рис. 7.51.

Снятие и установка

Снимите защитные крышки с салазок переднего сиденья.

Выверните болты крепления сиденья.

Момент затяжки – 35–55 Н·м.

Отсоедините от сиденья контактные разъемы.

Снимите переднее сиденье в сборе.

Установка проводится в последовательности, обратной снятию.

ПРЕДУПРЕЖДЕНИЕ

Надежно подсоедините к сиденью контактные разъемы.
